УКАЗАНИЯ
ПО ПРОЕКТИРОВАНИЮ АСПИРАЦИОННЫХ УСТАНОВОК ПРЕДПРИЯТИЙ ПО ХРАНЕНИЮ И ПЕРЕРАБОТКЕ ЗЕРНА И ПРЕДПРИЯТИЙ ХЛЕБОПЕКАРНОЙ ПРОМЫШЛЕННОСТИ*

_______________
     * С введением в действие настоящих Указаний утрачивают силу ранее изданные документы, регламентирующие правила проектирования аспирационных установок на предприятиях по хранению и переработке зерна, в том числе соответствующие разделы норм технологического проектирования.



Дата введения 1998-05-01


     СОГЛАСОВАНЫ письмом Госгортехнадзора России от 06.11.97 N 02-35/706, письмом Госкомэкологии России от 22.07.97 N 05-12/35-2258

     УТВЕРЖДЕНЫ приказом Минсельхозпрода России от 26.03.98 N 169



1. ВВЕДЕНИЕ



     1.1. Указания по проектированию аспирационных установок предприятий по хранению и переработке зерна и предприятий хлебопекарной промышленности (далее - Указания) разработаны на основании опыта проектирования и эксплуатации аспирационных установок, по проектам, разработанным ОАО "ЦНИИПРОМЗЕРНОПРОЕКТ", а также научно-исследовательских работ, выполненных "ЦНИИПРОМЗЕРНОПРОЕКТ", материалов ранее разработанных и действующих Указаний по отдельным группам предприятий по хранению и переработке зерна.


     1.2. В Указаниях использованы материалы ГПИ "Сантехпроект" и паспортные данные применяемого оборудования. В Указаниях даны общие положения и требования по компоновке аспирационных установок, размещению аспирационного оборудования, очистке запыленного воздуха, подбору, расчету элементов установок для применения при проектировании.


     1.3. Указания рассчитаны на инженерно-технических работников проектных, монтажно-наладочных организаций, а также на работников, эксплуатирующих аспирационные установки на предприятиях отрасли хлебопродуктов и смежных отраслей промышленности.


     1.4. Аспирационные установки представляют собой комплекс специального оборудования, объединенного в системе в целях:

     создания разрежения внутри технологического оборудования и транспортирующих машин для предотвращения выделения пыли в производственные помещения;

     очистки зерна и сортирования воздушными потоками продуктов размола и шелушения;

     удаления избыточного тепла и влаги из оборудования;

     создания необходимых санитарно-гигиенических условий и предупреждения возникновения пожаров и взрывов пылевоздушных смесей.


     1.5. Нормативные документы по вентиляции и отоплению на проектирование аспирационных установок не распространяются. Каждая отрасль системы хлебопродуктов: элеваторная, комбикормовая, мукомольно-крупяная, хлебопекарная - имеет особенности проектирования аспирационных установок, которые отражены в соответствующих разделах Указаний.



2. ОБЩИЕ ПОЛОЖЕНИЯ



     2.1. Настоящие Указания распространяются на проектирование аспирационных установок для вновь строящихся, реконструируемых и технически перевооружаемых предприятий по хранению и переработке зерна, хлебопекарной промышленности, а также макаронной, кондитерской и пищеконцентратной промышленности в части проектирования аспирационных установок складов бестарного хранения муки. Настоящими Указаниями можно руководствоваться при проектировании аспирационных установок смежных отраслей промышленности, в которых имеются продукты, по своим физико-механическим свойствам близкие к продуктам отрасли хлебопродуктов.


     2.2. Проект аспирационных установок должен входить в состав технологической части проекта. По заданию заказчика может быть выполнен как самостоятельный раздел.


     2.3. Оборудование аспирационных установок допускается размещать в одном помещении с технологическим и транспортирующим оборудованием.


     2.4. При проектировании аспирационных установок должны быть выполнены требования настоящих Указаний и других нормативных документов:


     2.4.1. Правил пожарной безопасности.


     2.4.2. Правил техники безопасности и производственной санитарии.


     2.4.3. ГОСТ 17.2.3.02-88 "Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ, содержащихся в выбросе предприятий".


     2.4.4. ГОСТ 12.1.005-88 "Общие санитарно-гигиенические требования к воздуху рабочей зоны".


     2.4.5. Правил устройства электроустановок (ПУЭ).


     2.4.6. СНиП 2.10.05-85 "Предприятия, здания и сооружения по хранению и переработке зерна".


     2.4.7. СНиП 2.01.02-85* "Противопожарные нормы".


     2.5. В целях повышения эффективности работы аспирационных установок, обеспечения условий взрывобезопасности, обеспечения необходимых санитарно-гигиенических условий, а также снижения эксплуатационных расходов проектные решения должны обеспечивать:


     2.5.1. Максимальную герметизацию источников пылеобразования.


     2.5.2. Применение пылеотделителей с высоким коэффициентом очистки.


     2.5.3. Установку пылеотделителей до вентиляторов.


     2.5.4. Применение вентиляторов с наибольшим коэффициентом полезного действия.


     2.5.5. Для ликвидации вакуума и снижения запыленности воздуха в рабочих помещениях следует проектировать воздушное отопление. В системах воздушного отопления помещений, отнесенных по взрывопожарной опасности к категориям Б и В, допускается применять рециркуляцию воздуха при условии, что возвращаемый в помещения воздух пропускается через водяную завесу или другие огнепреградители.


     2.6. Компоновку аспирационных установок следует выполнять с соблюдением следующих условий:


     2.6.1. Аспирационные установки для повышения надежности работ и удобства эксплуатации рекомендуется проектировать с минимально возможным количеством точек отсоса.


     2.6.2. В состав установки следует включать преимущественно оборудование, работающее одновременно.

     Примечание. При невозможности выполнения данного условия расчет аспирационной установки рекомендуется вести для одновременно работающего оборудования с отключением воздуховодов от неработающего оборудования, в случае если это влияет на аэродинамический режим работы установки.



     2.6.3. При проектировании аспирационных установок необходимо стремиться к минимальной протяженности воздуховодов.


     2.6.4. Воздуховоды рекомендуется прокладывать преимущественно вертикально или с углом наклона к горизонту не менее 60°.


     2.6.5. Горизонтальные участки желательно располагать на одном-двух уровнях по высоте.


     2.6.6. Не допускается подача воздуха аспирационных установок в аспирационные шахты.


     2.6.7. В одну установку по возможности включают машины однородные.


     2.6.8. Следует стремиться к симметричному расположению воздуховодов относительно главной магистрали.


     2.6.9. Не допускается прокладка воздуховодов аспирационных систем через силосы, бункеры, кабельные и другие шахты, лестничные клетки, тамбур-шлюзы, электропомещения, а также бытовые, подсобные и другие административно-хозяйственные помещения.

     Примечание. Допускается прокладка воздуховодов через силосы, бункеры, кабельные и другие шахты, если они выполнены из сварных или цельнотянутых труб, выдерживающих давление взрыва 12 кгс/см.





     2.6.10. Электродвигатели вентиляторов аспирационных установок следует блокировать с электродвигателями аспирируемого оборудования, шлюзовых затворов и приборов управления фильтров РЦИЭ и РЦИРЭ. При этом пуск вентиляторов должен осуществляться с опережением на 15-20 с пуска оборудования и шлюзовых затворов, а остановка вентиляторов должна происходить на 20-30 с позднее их остановки.



3. ЭЛЕМЕНТЫ АСПИРАЦИОННОЙ УСТАНОВКИ, РАСЧЕТ И КОНСТРУИРОВАНИЕ



     3.1. Аспирационная установка состоит из следующих элементов: переходного патрубка (пылеприемника), воздуховодов, пылеотделителя, вентилятора и регулировочных устройств.


     3.2. Переходные патрубки (пылеприемники).


     3.2.1. Воздуховоды аспирационных установок соединяют с прямоугольными или круглыми отверстиями для аспирации в оборудовании или емкостях с помощью переходных патрубков.


     3.2.2. Площадь сечения отверстия в оборудовании для аспирации определяется по формуле


, м,                                                                 (1)


где  - объем воздуха, отсасываемого из оборудования, емкости, м/ч;

      - скорость воздуха в сечении отверстия для аспирации, м/с.

      следует принимать не более:

     для зерна пшеницы и ржи - 2 м/с;

     для крупяных культур - 3 м/с;

     для мучнистых видов сырья и готовой продукции - 0,8 м/с;

     для тонкодисперсных видов сырья - 0,5 м/с.

     Примечания: 1. Если конструкция оборудования не позволяет выполнить отверстие для аспирации требуемого сечения, следует между переходным патрубком (пылеприемником) и отверстием в оборудовании предусматривать переходную коробку с местным расширением в целях недопущения засасывания продукта в воздухопровод.




     2. Допускается аспирировать оборудование через самотек, бункер или смежное оборудование.



     3.2.3. Открытые источники пылевыделения следует снабжать верхними или боковыми отсосами, учитывающими зоны пылевыделения. Скорость воздуха в щелевидном отверстии бокового отсоса рекомендуется 4-6 м/с.


     3.2.4. При отсутствии в конструкции машины отверстия для аспирации и при необходимости аспирации этой машины отверстие следует предусматривать максимально близко к месту пылеобразования, при этом следует исключать пересечение воздушным потоком поступающего продукта. Воздух следует отбирать с минимальной запыленностью, с тем чтобы не допустить в воздуховодах взрывоопасной концентрации, уменьшить нагрузку на пылеотделитель и выбросы пыли в атмосферу.


     3.2.5. Конструкция переходного патрубка (пылеприемника) должна исключать отложения в нем пыли. Как правило, переходные патрубки устанавливаются перпендикулярно или под углом не менее 60° по отношению к горизонтальной поверхности корпуса оборудования, его части, емкости.


     3.2.6. Конструкция крепления переходного патрубка к оборудованию, емкости должна обеспечивать герметичность присоединения.


     3.3. Воздуховоды.


     3.3.1. Воздуховоды и фасонные детали аспирационных установок изготовляются из оцинкованной стали. Допускается изготовление воздуховодов из черной стали с последующей покраской.


     3.3.2. Воздуховоды проектируют, как правило, круглого сечения в соответствии с нормалями Сантехпроекта (приложение 5). Минимальный рекомендуемый диаметр воздуховода - 100 мм. При соответствующем обосновании допускается применять диаметр 80 мм.


     3.3.3. Толщину стали для изготовления воздуховодов следует принимать в зависимости от диаметра.



Диаметр, мм

Толщина стали, мм

80-450

0,55

500-800

0,70

900-1000

0,80

Свыше 1000

1,00



     Наружные воздуховоды независимо от диаметра следует проектировать из оцинкованной стали толщиной 1 мм, в труднодоступных местах - 1,4 мм.


     3.3.4. Звенья воздуховодов рекомендуется соединять между собой манжетами или фланцами из полосовой стали для воздуховодов диаметром до 280 мм и фланцами из угловой стали для воздуховодов диаметром от 315 мм.



Диаметр, мм

Размер полосы, уголка, мм

До 280

25x4

315-560

25x25x3

630-800

25x25x4

Свыше 800

32x32x4


     Примечание. Соединение переходного патрубка с воздуховодом рекомендуется предусматривать на фланцах для установки добавочных сопротивлений (приложение 26).



     3.3.5. Фасонные части аспирационных установок следует выполнять:

     отводы с радиусами закругления


,                                                                     (2)


где  - диаметр воздуховода, мм;

     тройники с углом слияния потоков 30 и 45°;

     переходы с углом раскрытия 15-45°.

     В отдельных случаях допускается принимать радиус закругления отводов  равным  а угол слияния потоков в тройнике - 60°.

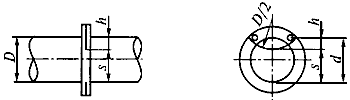

     3.3.6. Для измерения расходов воздуха и потерь давления на прямолинейных участках воздуховодов необходимо предусматривать специальные отверстия с заглушками. Располагать отверстия следует на расстоянии шести диаметров за местным сопротивлением и не менее двух диаметров до последующего местного сопротивления. Для получения достоверных показателей работы аспирационной установки в период наладки и эксплуатации отверстия для замеров следует располагать после каждого аспирируемого оборудования, емкости, перед и после пылеотделителя и вентилятора.

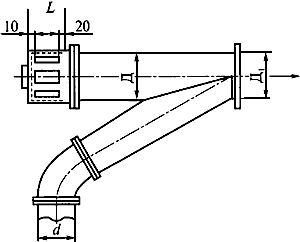

     3.3.7. Для очистки воздуховодов и регулирования подсоса воздуха в магистральных горизонтальных начальных участках при необходимости следует предусматривать тройники, на открытых концах которых необходимо устанавливать регулятор подсоса воздуха (приложение 25).


     3.3.8. Трассы воздуховодов в проектах следует наносить на планах и разрезах монтажных чертежей в одну линию. По нанесенным в планах и разрезах трассам воздуховодов составляются плоскостные схемы аспирационных установок с указанием длин участков, параметров фасонных деталей объема отсасываемого воздуха и потерь полного давления в каждой единице аспирируемого оборудования. По этим данным производят расчет и составляют спецификацию деталей воздуховодов. Образцы приведены в приложениях 2, 3, 4.


     3.4. Пылеотделители.


     3.4.1. Воздух, отсасываемый аспирационными установками из оборудования и емкостей перед выбросом в атмосферу в целях защиты окружающей среды и использования его для рециркуляции, должен быть очищен от пыли.


     3.4.2. Подбор пылеотделителей следует производить с учетом требований экологии и должен обеспечивать соблюдение предельно допустимой концентрации пыли на границе санитарно-защитной зоны с учетом существующего фонового загрязнения. Величина предельно допустимых выбросов определяется с учетом выбросов всех аспирационных установок предприятия.


     3.4.3. Очистку воздуха следует применять, как правило, с одним пылеотделителем - одноступенчатую. Для повышения эффективности очистки воздуха допускается применение двухступенчатой очистки запыленного воздуха с помощью двух последовательно установленных пылеотделителей.

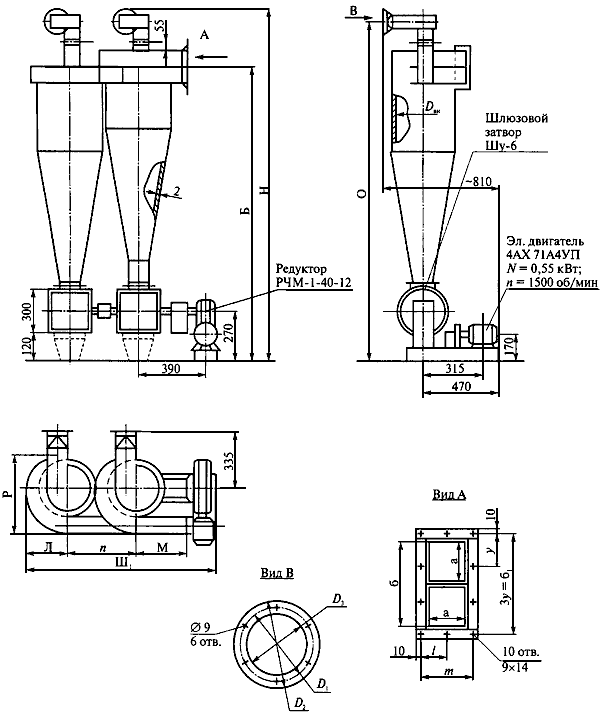

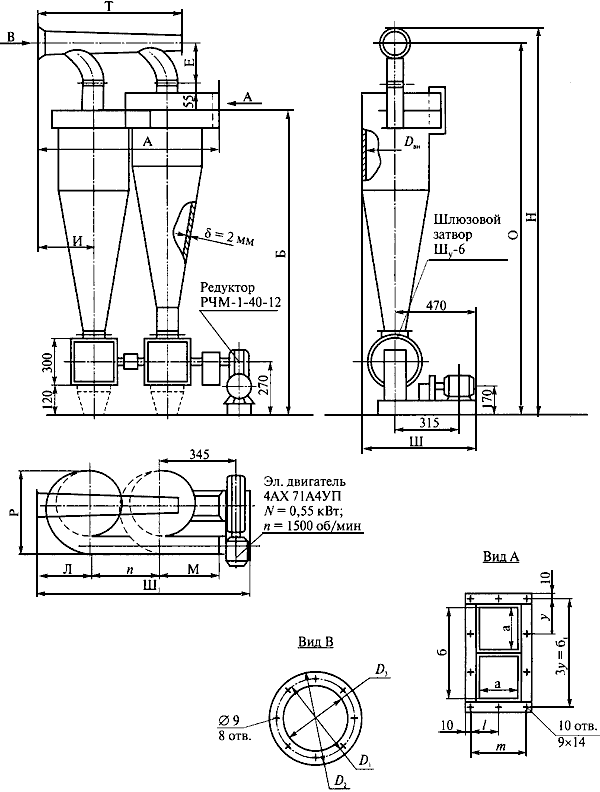

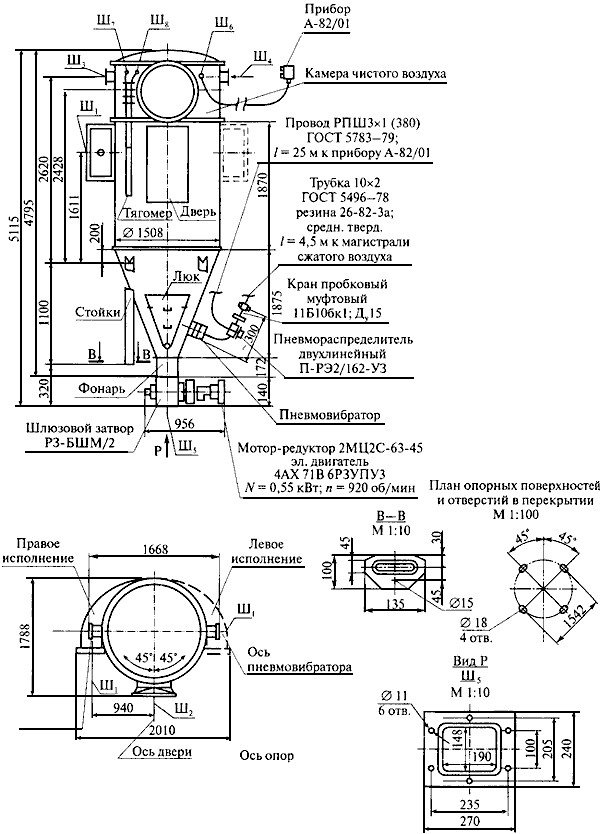

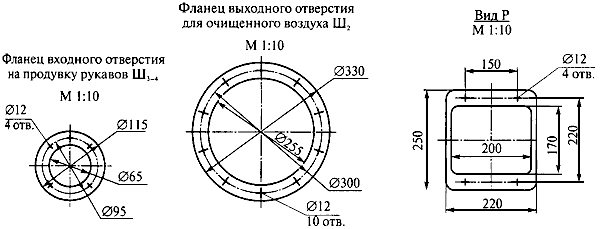

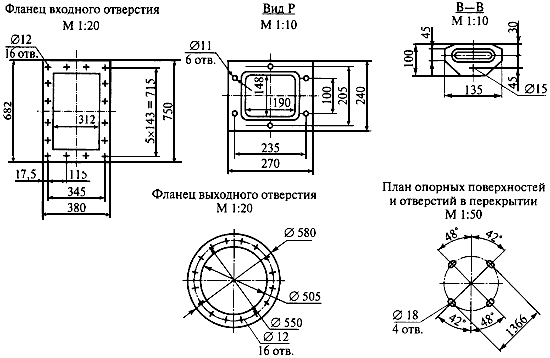

     3.4.4. В качестве пылеотделителей следует применять фильтры-циклоны, шкафные рукавные фильтры, батарейные установки циклонов или одиночные циклоны. Технические характеристики пылеотделителей приведены в приложениях 15, 17, 19, 20, 21.


     3.4.5. Исходные данные для расчета предельно допустимых выбросов аспирационных установок даны во Временной методике расчета плановых показателей по охране атмосферного воздуха зерноперерабатывающих предприятий и элеваторов (Москва, 1989), согласованной Госкомприроды СССР и утвержденной Министерством хлебопродуктов СССР. Величины концентрации пыли в зависимости от величины входной скорости воздуха и его запыленности в соответствии с Временной методикой приведены в приложении 32.

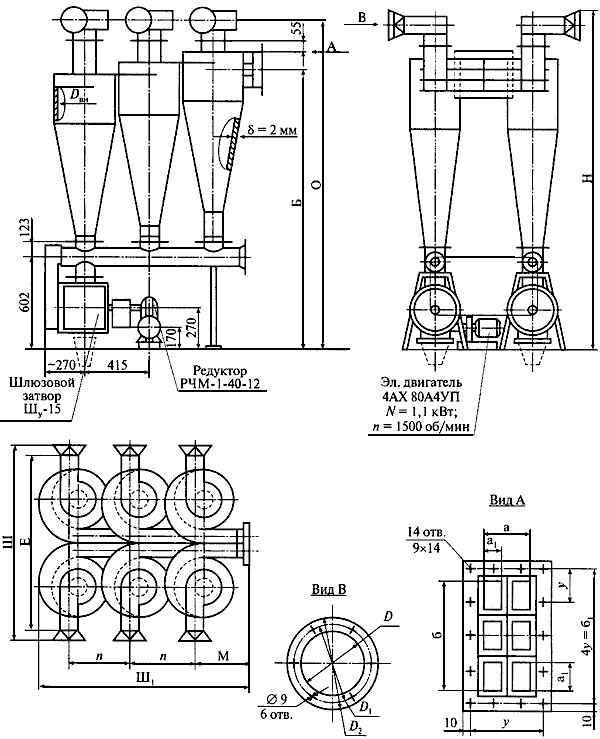

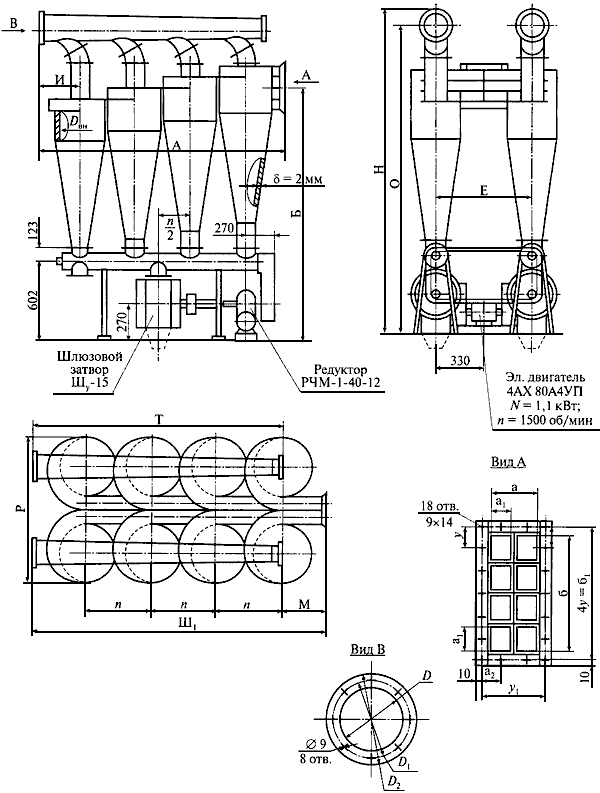

     3.4.6. Ориентировочные коэффициенты очистки воздуха циклонами различных типов и остаточную запыленность воздуха после очистки в фильтрах по данным Временной методики следует принимать:

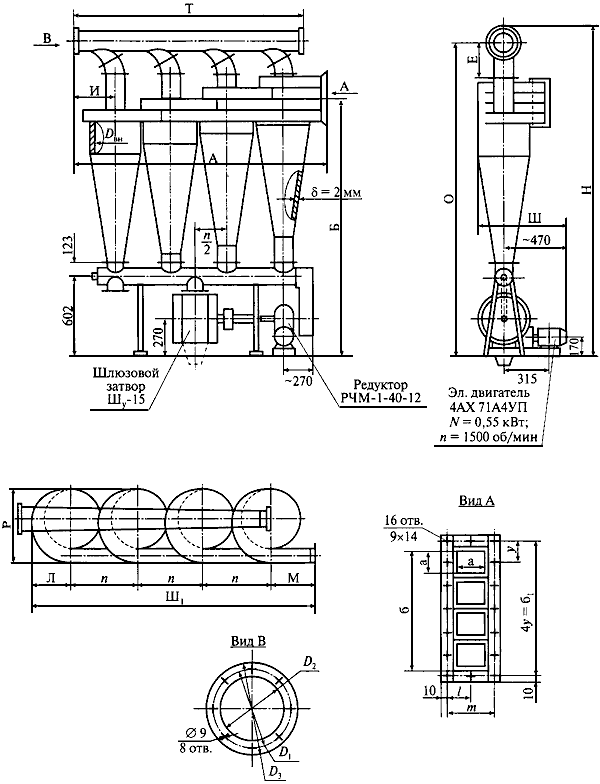

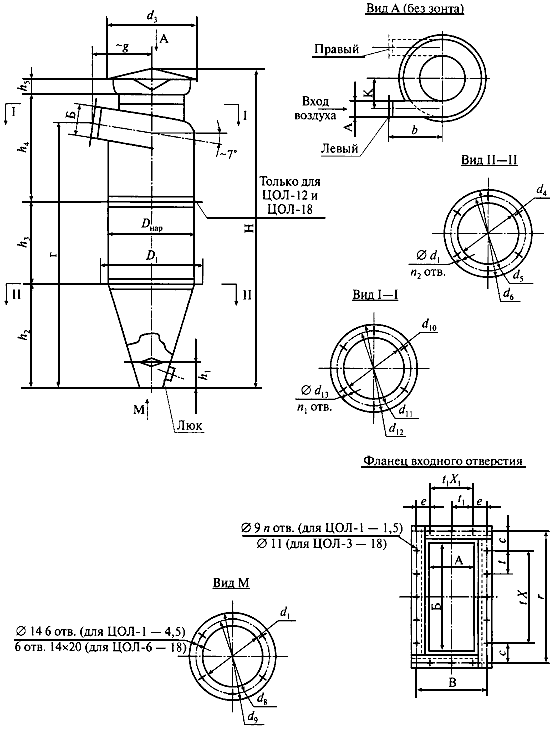

     циклоны ЦОЛ - 90%;

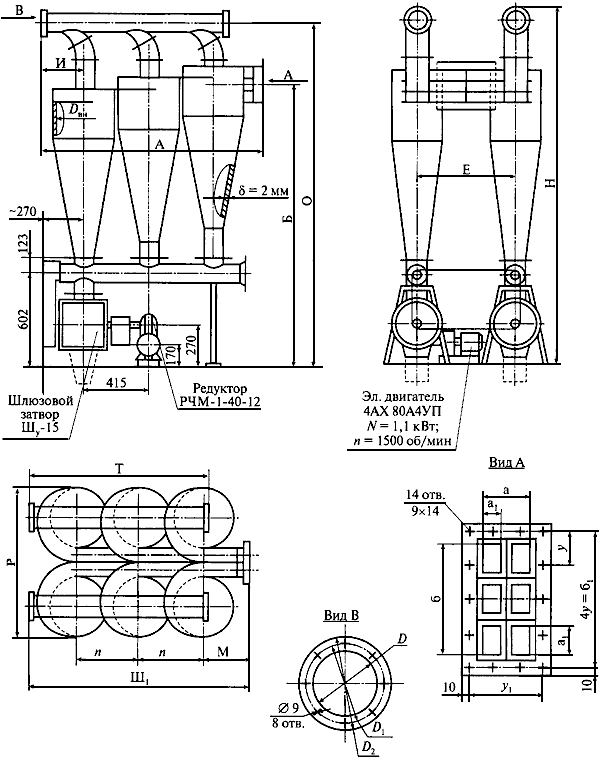

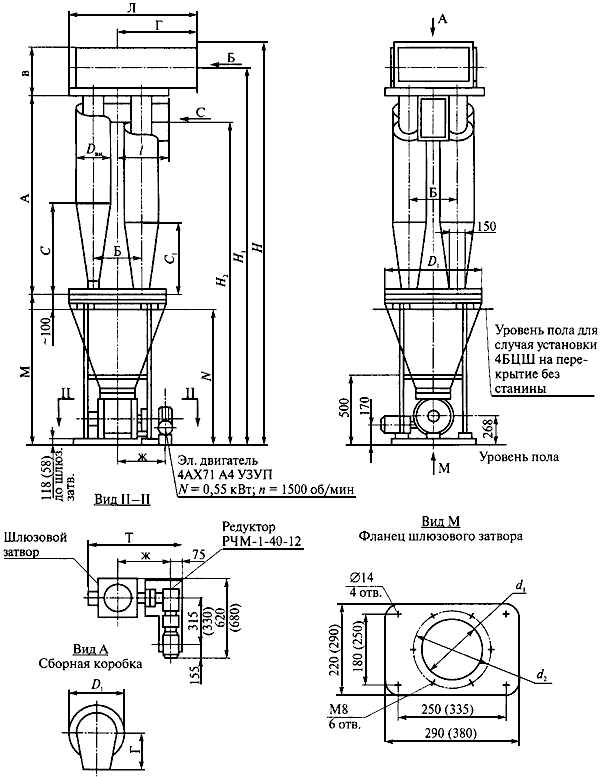

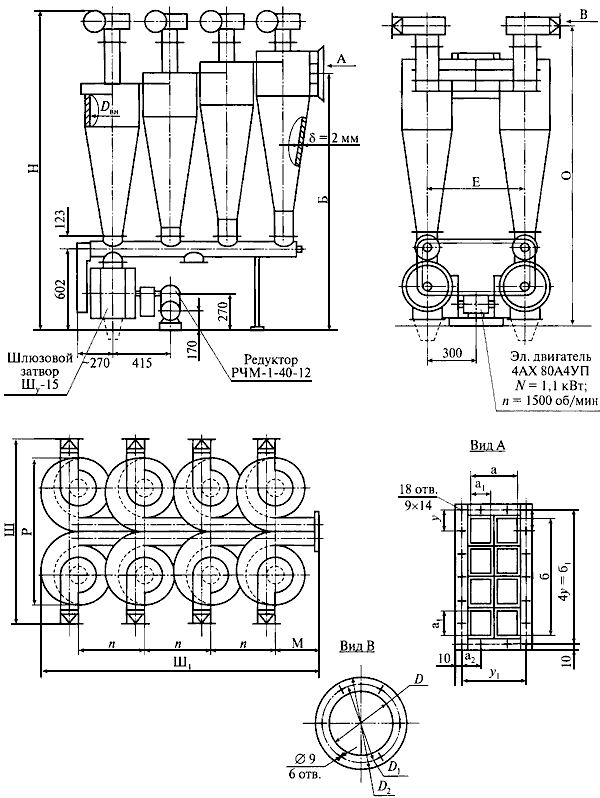

     батарейные установки циклонов в 4БЦш (У21-ББЦ) - 95%;

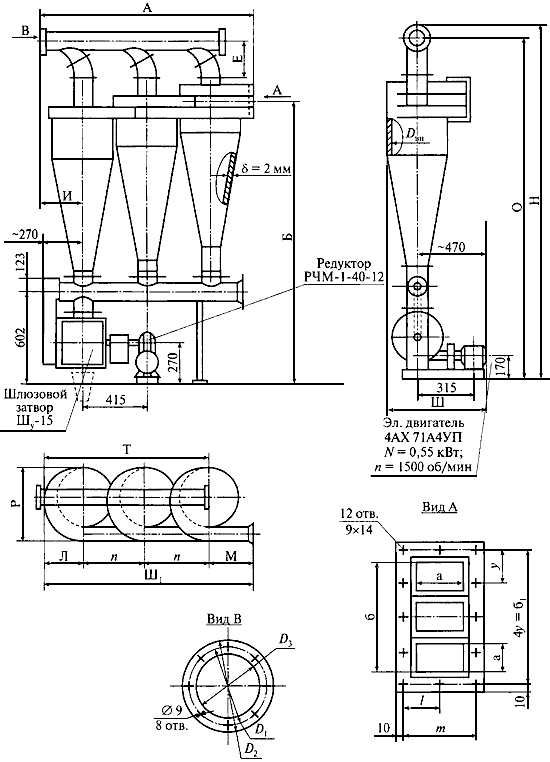

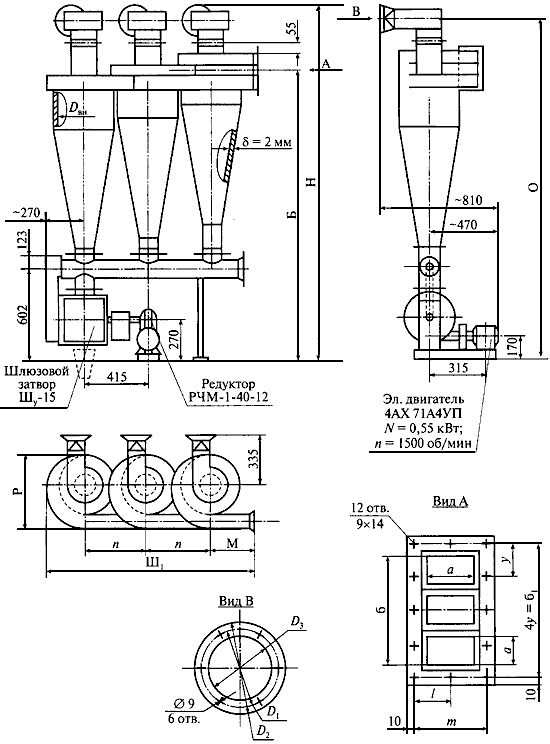

     батарейные установки циклонов УЦ - 98%;

     фильтры Г4-БФМ - 20 мг/м;

     фильтры РЦИЭ (РЦИРЭ) - 2 мг/м.




     3.4.7. При разработке раздела проекта "Охрана атмосферного воздуха" следует руководствоваться нормативными документами, перечисленными в Перечне основной нормативной, методической и справочной документации по охране воздушного бассейна (С.-Петербург, 1995).

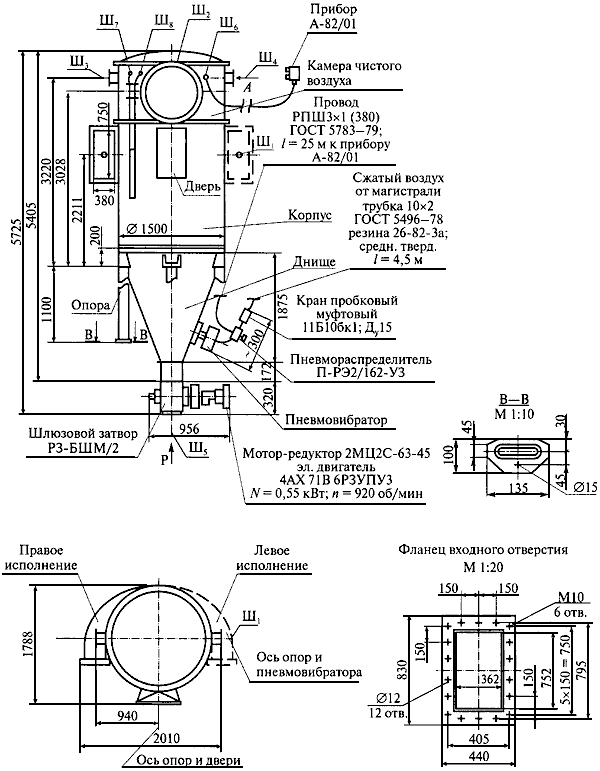

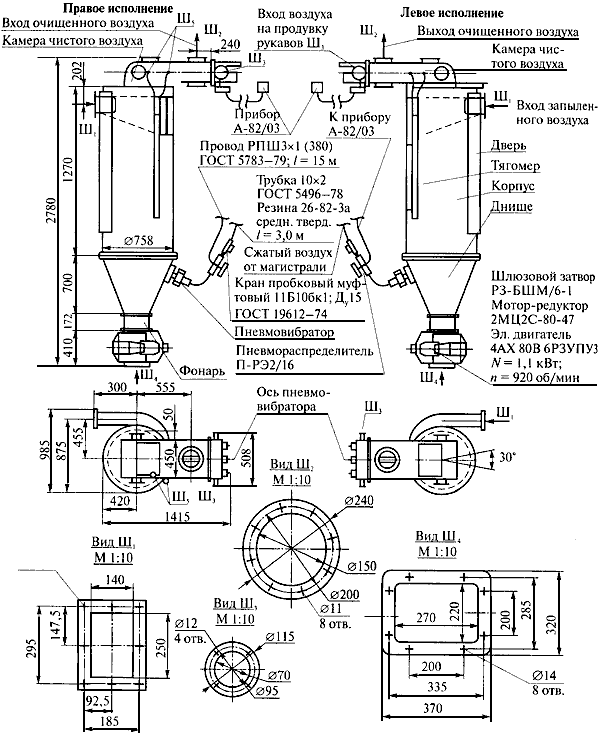

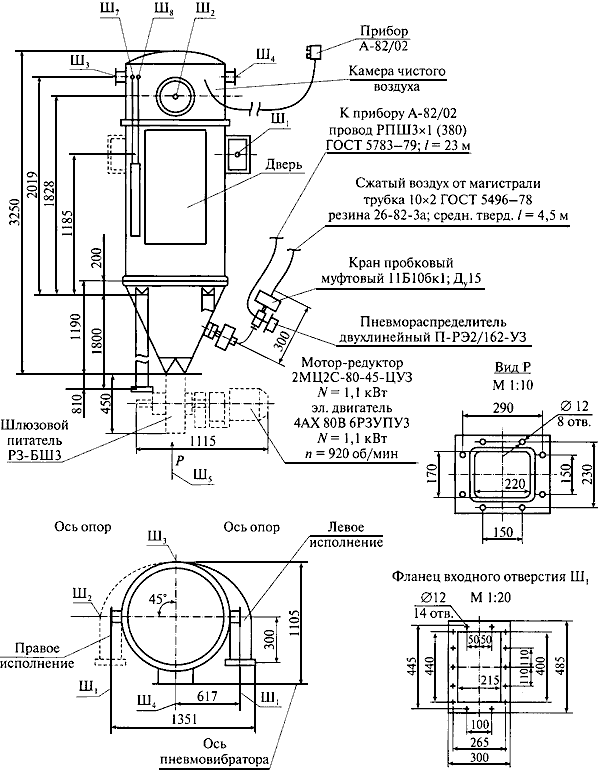

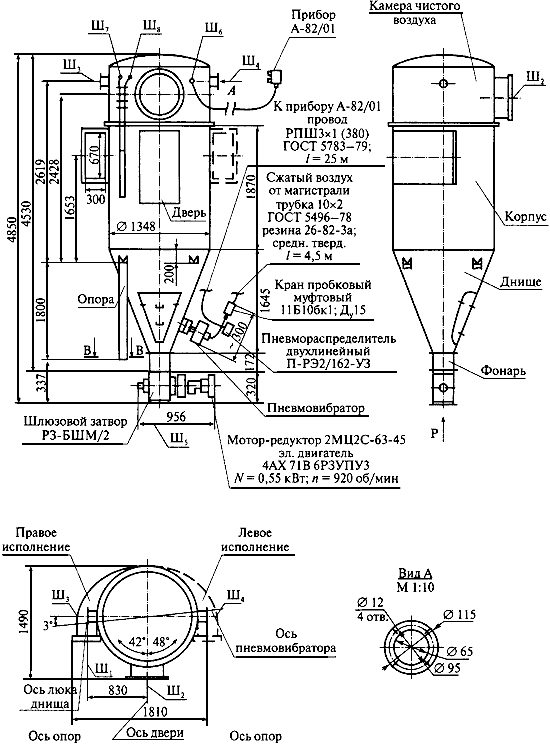

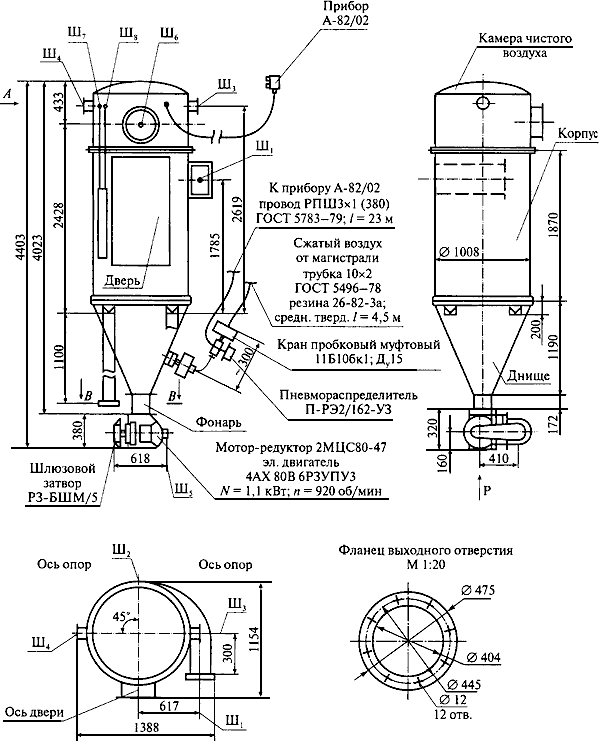

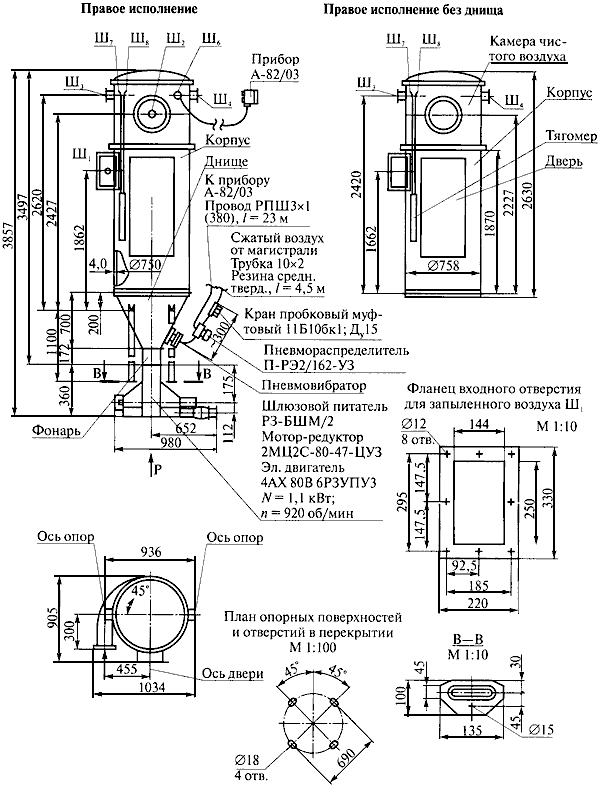

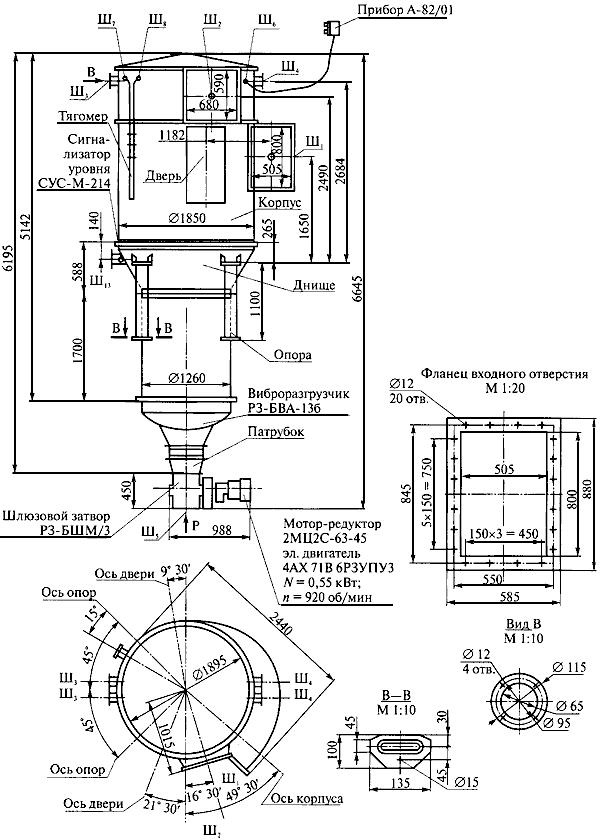

     3.4.8. Регенерация ткани фильтров типа РЦИЭ (РЦИРЭ) производится импульсной продувкой сжатым воздухом с давлением 45-60 кПа.


     3.4.9. Расход сжатого воздуха на продувку 1 м фильтровальной ткани составляет 1,3-1,5 м/ч в пересчете на стандартную плотность воздуха.




     3.4.10. Перед пылеотделителем рекомендуется предусматривать горизонтальный участок длиной 5-10 эквивалентных диаметров воздуховода.

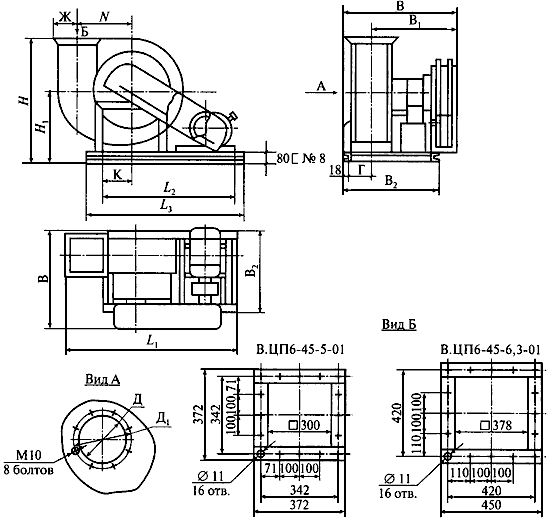

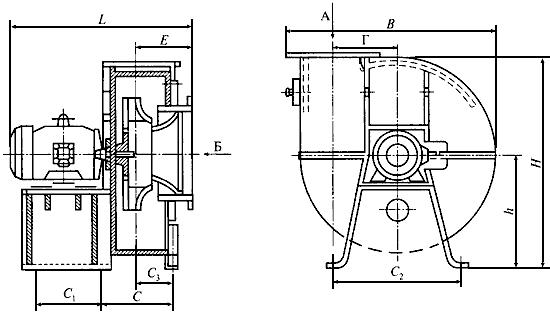

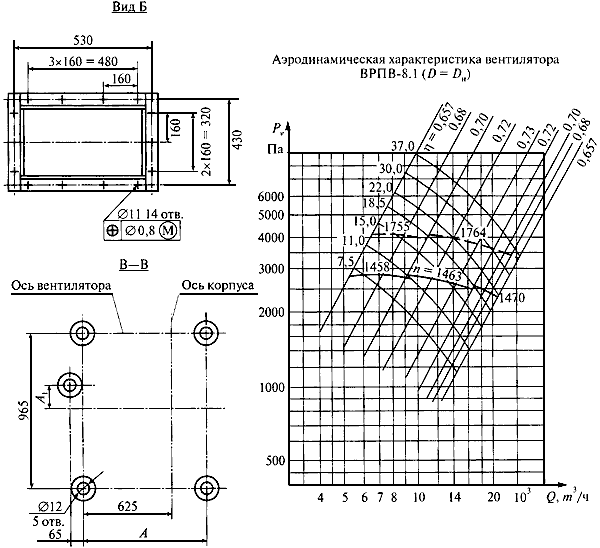

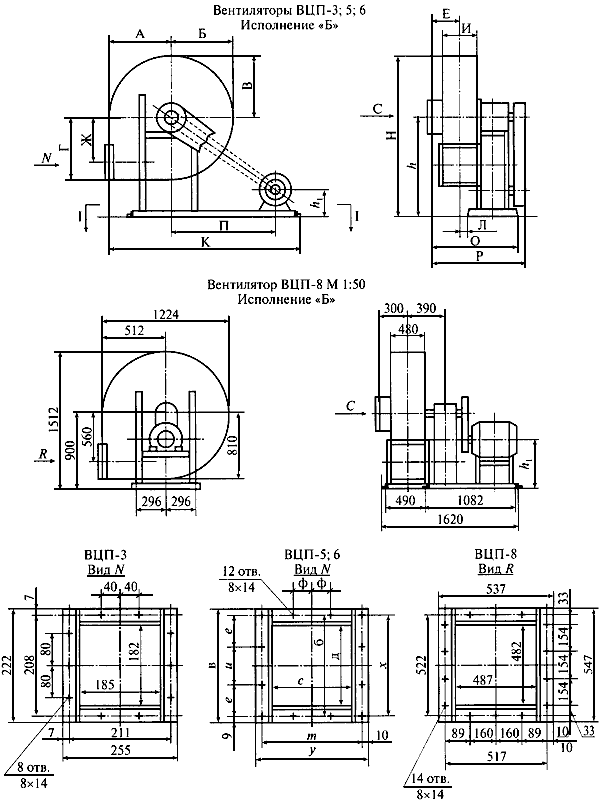

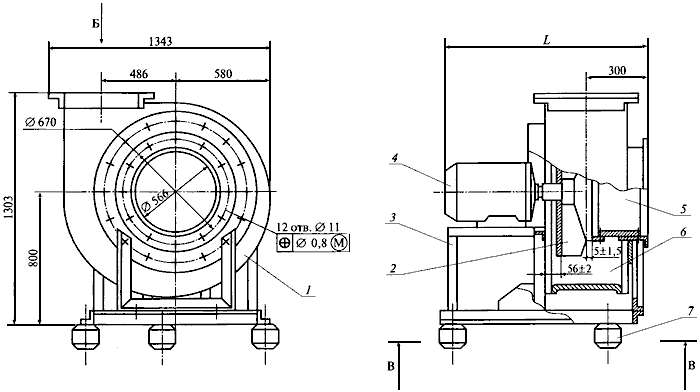

     3.5. Вентиляторы.

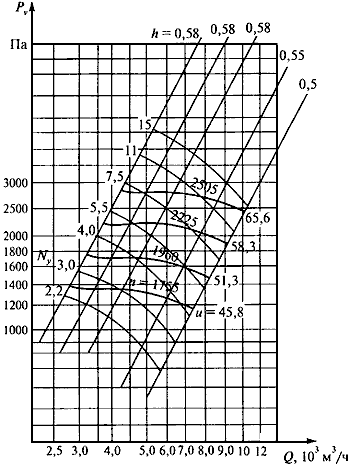

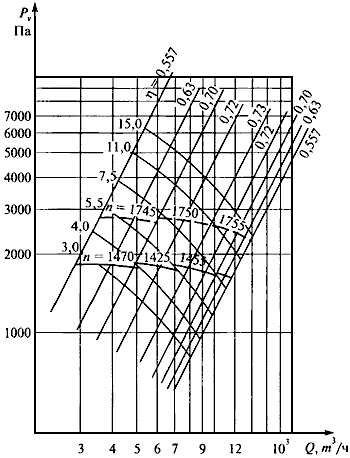

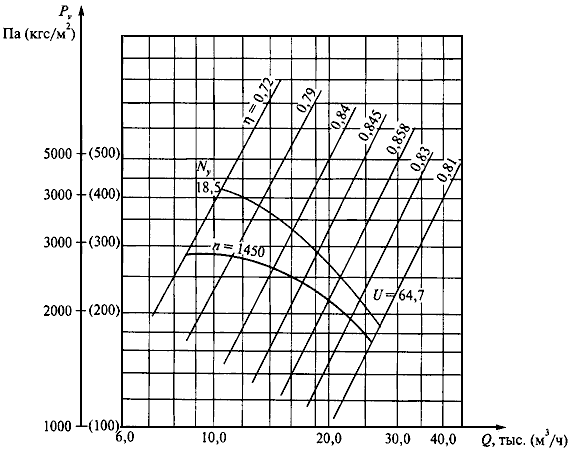

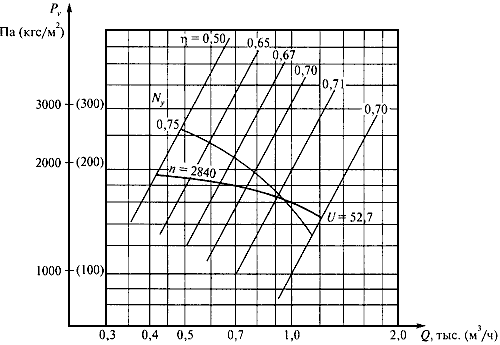

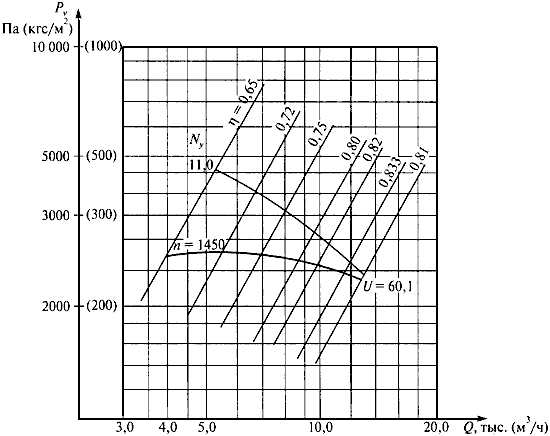

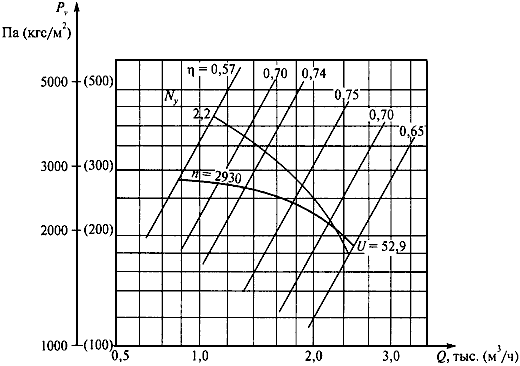

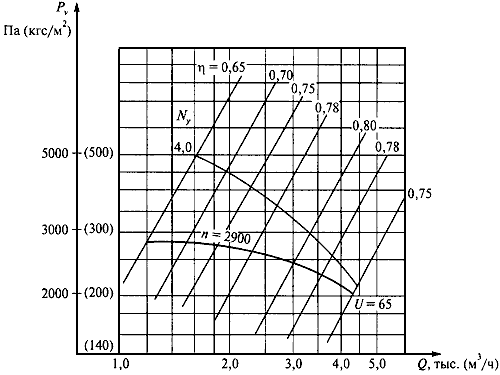

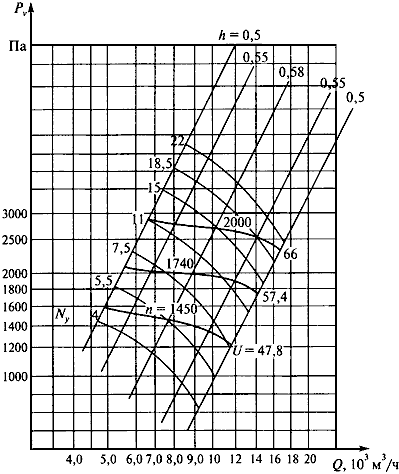

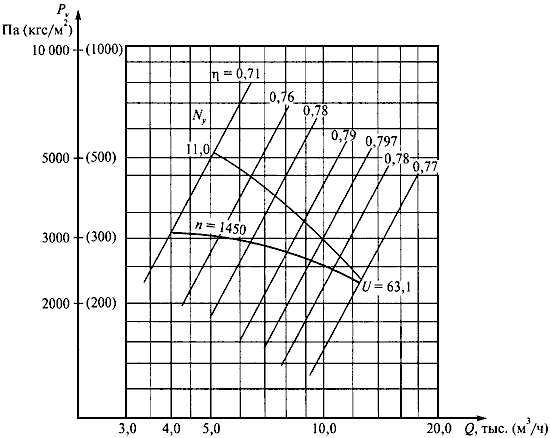

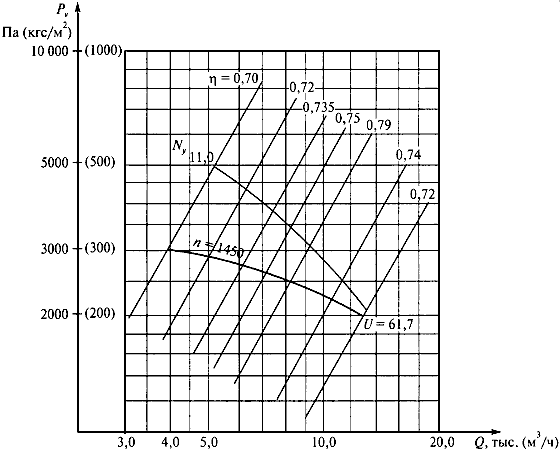

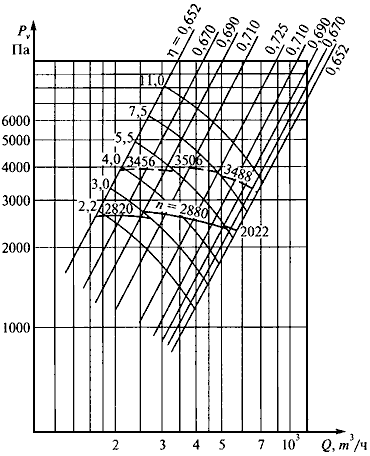

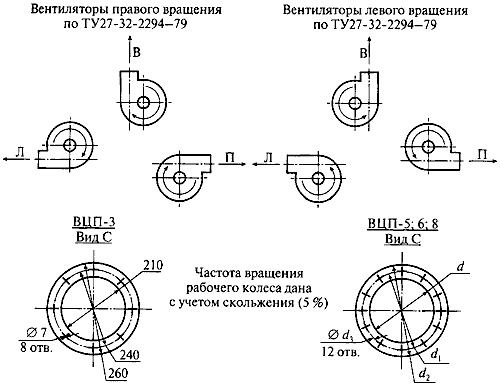

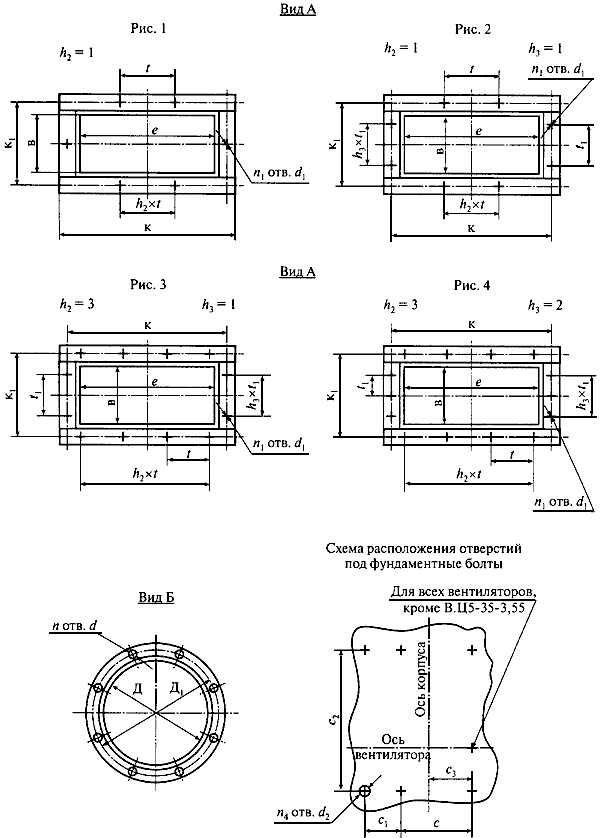

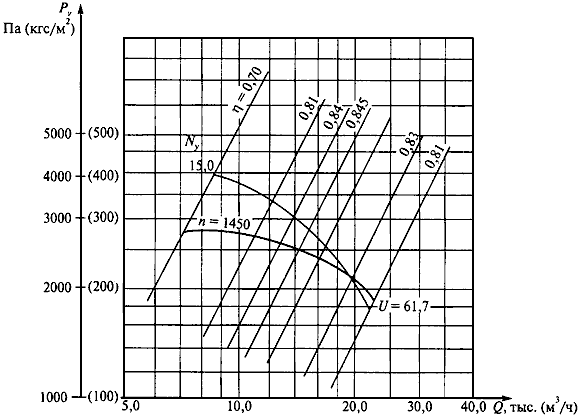

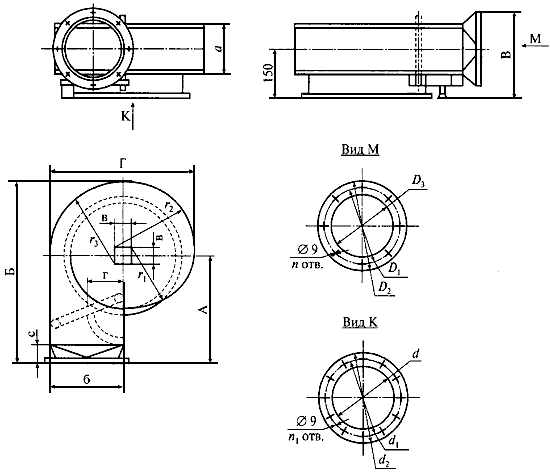

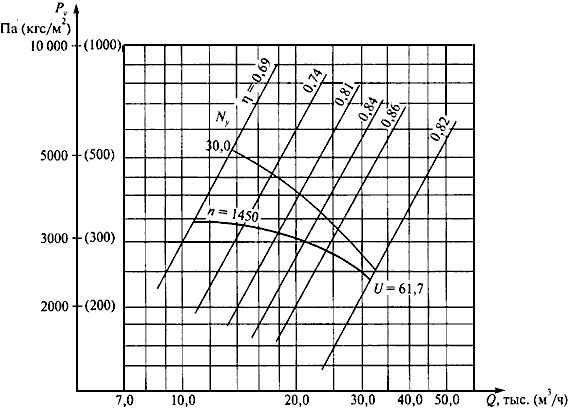

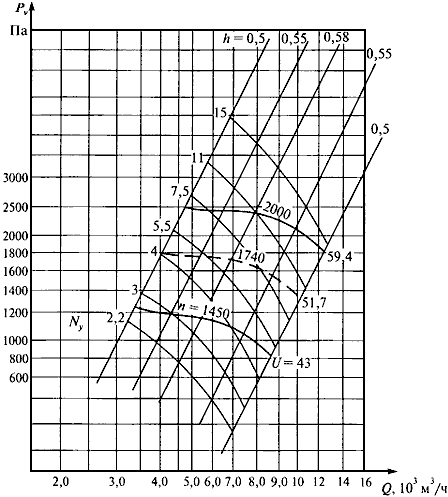

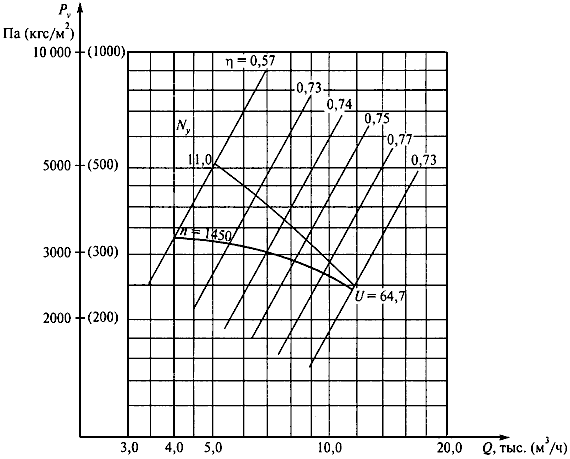

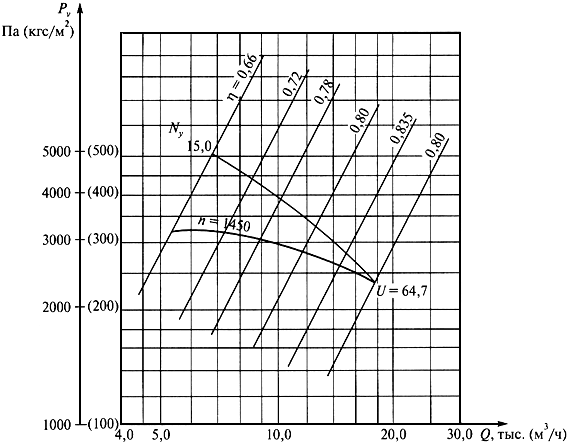

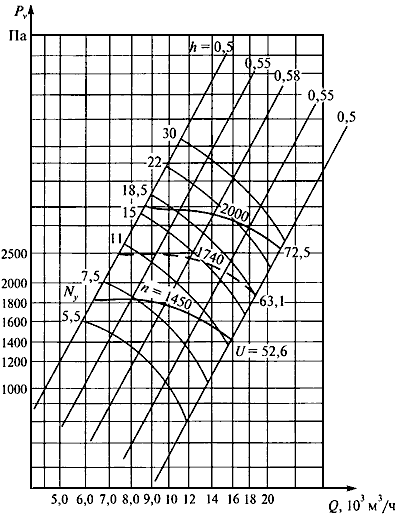

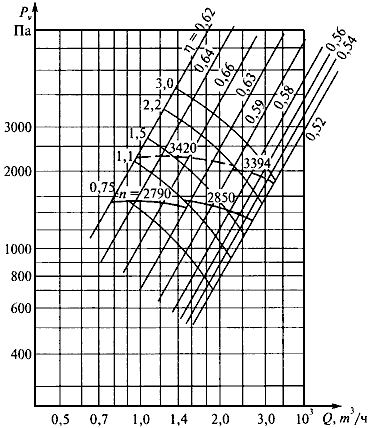

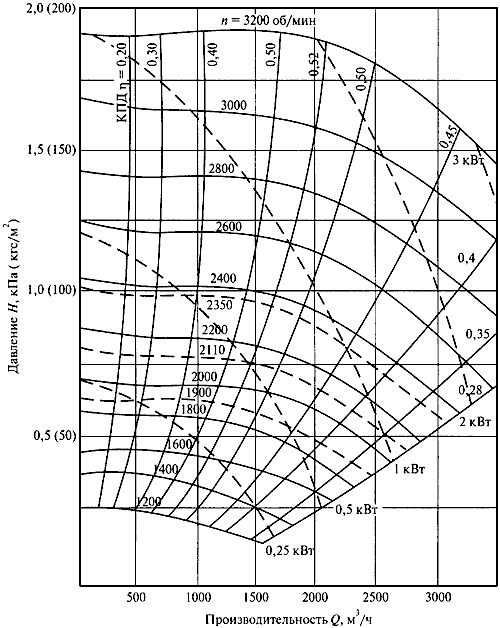

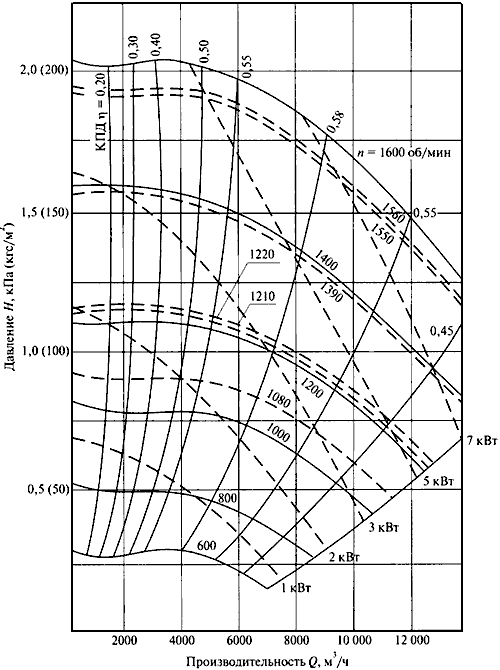

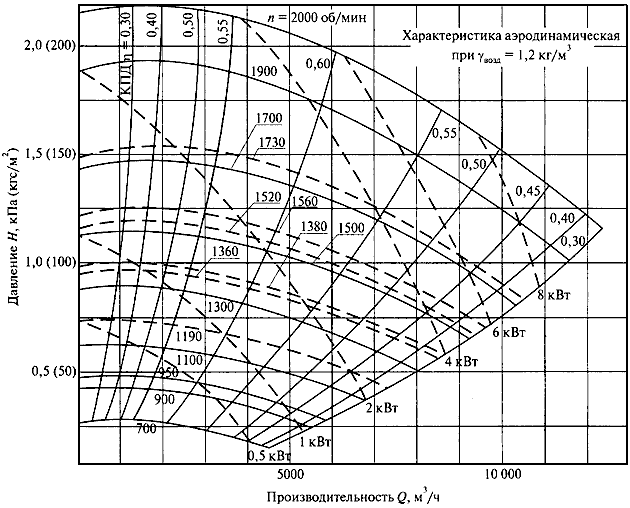

     3.5.1. Серию и тип вентилятора выбирают по производительности  и расчетному давлению  .




     3.5.2. Вентиляторы аспирационных установок при необходимости должны быть укомплектованы устройствами для вибро- и звукопоглощения.

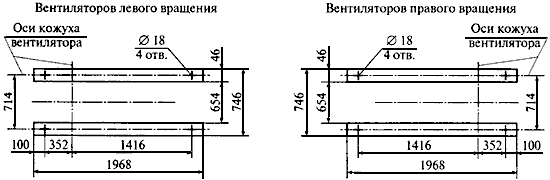

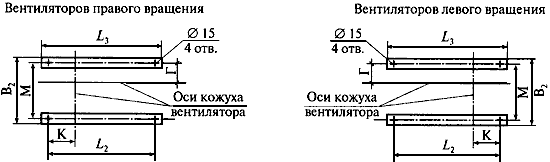

     3.5.2.1. Для ослабления вибрации и шума до установленных норм вентиляторы должны устанавливаться на изолирующих основаниях. При расчете и подборе изолирующих оснований следует руководствоваться Рекомендациями по расчету структурного шума от вентагрегатов, установленных на перекрытиях, и методы его снижения АЗ-861 (Сантехпроект, НИИ строительной физики. Москва, 1982).


     3.5.2.2. Для снижения аэродинамического шума, производимого вентиляторами, должны применяться глушители аэродинамического шума. Расчет и подбор глушителей следует производить, руководствуясь гл.8 СНиП II-12-77. Защита от шума.


     3.5.2.3. Входные и выходные патрубки вентиляторов для предотвращения передачи вибрации следует соединять с воздуховодами вставками, изготовленными из прорезиненной ткани или двойного брезента на проволочном каркасе. Вставки устанавливают на прямых участках.


     3.5.3. Выброс воздуха в атмосферу после вентиляторов следует осуществлять по воздуховодам, проходящим через покрытия зданий и сооружений, а также через наружные стеновые ограждающие конструкции и окна.



4. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ АСПИРАЦИОННЫХ УСТАНОВОК ЭЛЕВАТОРОВ



     4.1. Общие положения.

     Аспирационные установки элеваторов имеют особенности, которые характеризуются:


     4.1.1. Высокой мощностью транспортных потоков и коммуникаций.


     4.1.2. Наличием оборудования и участков, не подлежащих герметизации.


     4.1.3. Содержанием в обращающемся продукте большого количества сорной и минеральной примеси.


     4.2. Для устранения избыточного давления в автоматических и ковшовых весах подвесовой бункер и весы соединяются воздуховодом, диаметр которого определяется расчетом.


     4.3. В самотеках после поворотной трубы рекомендуется предусматривать установку противопыльных клапанов. В этом случае аспирацию поворотных труб допускается не проектировать.


     4.4. Обеспыливание разгрузочных тележек ленточных конвейеров следует осуществлять отсосом воздуха из сбрасывающей коробки с помощью аспирационной установки щелевого или клапанного типа. Допускается осуществлять обеспыливание разгрузочных тележек отсосом воздуха из силоса или группы силосов, в которые поступает продукт.


     4.5. Аспирацию сбрасывающих коробок ленточных конвейеров следует осуществлять, как правило, путем устройства отсоса от связанных с ними башмаков норий, самотечных труб, бункеров. При количестве самотеков на норию более одного в них необходима установка противопыльных клапанов.


     4.6. Аспирацию башмаков норий следует осуществлять отсосом воздуха из норийных труб в зоне, не превышающей  высоты нории от башмака.




     4.7. В связи с тем что при работе норий в их головках создается вакуум, отсос воздуха от них предусматривать не следует. Настоящие условия распространяются на нории, применяемые на предприятиях всех отраслей хлебопродуктов, независимо от мощности и вида транспортируемого продукта.


     4.8. Для очистки выбрасываемого в атмосферу воздуха рекомендуется применять одно- или двухступенчатую очистку по схеме: одиночный циклон - батарейная установка циклонов или одиночный циклон-фильтр. Двухступенчатая очистка воздуха применяется для выделения из очищаемого воздуха трудноотделимых примесей в аспирационных установках, обеспылевающих оборудование первичной очистки (приемные устройства, ворохоочистители и т.п.). Основным способом очистки воздуха рекомендуется одноступенчатая с использованием фильтров типа РЦИЭ, обеспечивающих наиболее высокий коэффициент очистки.


     4.9. Нагрузку на ткань фильтров типа РЦИЭ следует принимать 240-300 м/м·ч.




     4.10. Скорость воздуха до пылеотделителя при расчете принимать: в вертикальных и наклонных (более 60°) воздуховодах - не менее 12 м/с, в наклонных (не менее 60°) и горизонтальных воздуховодах - не менее 18 м/с. При отсутствии горизонтальных участков допускается принимать скорость воздуха не менее 8 м/с.


     4.11. Организованный подвод воздуха в помещения.


     4.11.1. Специальные приточные устройства следует предусматривать при воздухообмене, превышающем один обмен в час. Количество приточных устройств принимают из расчета обеспечения в них скорости воздуха не более 5 м/с - для патрубков и 2 м/с - для жалюзей.


     4.11.2. Приточные устройства рекомендуется устанавливать в зонах с наименьшим загрязнением наружного воздуха.


     4.11.3. Подачу воздуха в помещение следует производить в верхнюю зону (не ниже 2,5 м).


     4.11.4. Наружные отверстия приточных устройств следует закрывать сеткой с отверстиями 15x15 мм.


     4.12. Бункеры для сбора относов аспирационных установок должны устанавливаться вне зданий.



5. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ АСПИРАЦИОННЫХ УСТАНОВОК МУКОМОЛЬНЫХ И КРУПЯНЫХ ЗАВОДОВ



     5.1. Общие положения.

     Аспирационные установки мукомольных и крупяных заводов имеют особенности, которые характеризуются:


     5.1.1. Невысокой мощностью транспортных потоков и коммуникаций.


     5.1.2. Применением герметичного оборудования.


     5.1.3. Обращением мелкодисперсного продукта во всех технологических коммуникациях мукомольного завода, кроме коммуникаций зерноочистительного отделения.


     5.1.4. Обращением в зерноочистительном отделении зерна, прошедшего элеваторную очистку.


     5.1.5. Обращением в основных коммуникациях рушального отделения крупяных заводов зерна крупяных культур в смеси с продуктами шелушения.


     5.2. В зерноочистительных отделениях компоновку аспирационных установок следует производить отдельно для машин первичной ("черной") и окончательной ("белой") очистки зерна.

     Примечание. На предприятиях малой мощности допускается объединение в одну установку оборудования "черной" и "белой" очистки.



     5.3. На предприятиях, оборудованных внутрицеховым пневматическим транспортом, требуемое для аспирации разрежение в машинах и механизмах, связанных непосредственно или через самотечные трубы и винтовые конвейеры с пневмоприемниками, создается за счет разрежения создаваемого пневмотранспортом. Эти машины и механизмы аспирации не подлежат.


     5.4. Технологическое оборудование и транспортирующие механизмы, расположенные рядами на этажах, от которых отсасываются небольшие и близкие по величине объемы воздуха, рекомендуется объединять в вертикальные коллекторы. При горизонтальном расположении воздуховодов рекомендуется использовать регуляторы потока (п.3.3.7).


     5.5. Аспирационные установки выбойных отделений следует проектировать с учетом одновременности работы весовыбойных аппаратов. При этом неработающее оборудование не отключается от аспирационной установки. Вентилятор и пылеотделитель выбирают по максимальному числу одновременно работающих весовыбойных аппаратов.


     5.6. Шелушильно-шлифовальные машины типа А1-3ШН аспирируют по схеме: машина - циклон-разгрузитель (для каждой машины) - батарейная установка циклонов или фильтр (для группы машин) - вентилятор.


     5.7. Для очистки воздуха от пыли рекомендуется применять, как правило, фильтры-циклоны типа РЦИЭ. Допускается использование фильтров типа Г4-1БФМ, а также батарейных циклонов типа УЦ и 4БЦш (У21-ББЦ). При использовании фильтров типа Г4-БФМ в аспирационных установках зерноочистительных машин "черной" очистки, а на крупозаводах в аспирационных установках сепараторов 1-го прохода и шелушильных машин рекомендуется применять двухступенчатую очистку воздуха по схеме циклон-фильтр. На рисозаводах рекомендуется двухступенчатая очистка воздуха по схеме циклон-фильтр РЦИЭ.


     5.8. Нагрузку на ткань принимать:

     для фильтров типа РЦИЭ:

     в зерноочистительном отделении - 240-300 м/м·ч;

     в размольном отделении - 300-360 м/м·ч;

     для фильтров типа Г4-БФМ:

     в зерноочистительном отделении:

     при одноступенчатой очистке - 60-75 м/м·ч;

     при двухступенчатой очистке - 75-90 м/м·ч;

     в размольном отделении:

     для крупозаводов:

     при одноступенчатой очистке - 60-75 м/м·ч;

     при двухступенчатой очистке - 75-90 м

/м·ч.




     5.9. Скорости воздуха в воздуховодах принимать:

     в зерноочистительном отделении:

     при наклонном (менее 60°) и горизонтальном расположении воздуховодов - не менее 16 м/с;

     при вертикальном и наклонном (более 60°) расположении воздуховодов - не менее 12 м/с, а при отсутствии горизонтальных участков допускается скорость не менее 8 м/с;

     в размольном отделении:

     при наклонном (менее 60°) и горизонтальном расположении воздуховодов - не менее 16 м/с;

     при вертикальном и наклонном (более 60°) расположении воздуховодов - не менее 10 м/с, а при отсутствии горизонтальных участков допускается скорость не менее 8 м/с;

     в шелушильном и выбойном отделениях:

     при наклонном (менее 60°) и горизонтальном расположении воздуховодов - не менее 16 м/с;

     при вертикальном и наклонном (более 60°) расположении воздуховодов - не менее 10 м/с, а при отсутствии горизонтальных участков допускается скорость не менее 8 м/с.

     При пневмосепарации шелушеного продукта на крупозаводах - 4-5 м/с.


     5.10. Аспирацию норий осуществлять в соответствии с пп.4.6, 4.7.



6. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ АСПИРАЦИОННЫХ УСТАНОВОК
КОМБИКОРМОВЫХ ЗАВОДОВ



     6.1. Общие положения.

     Аспирационные установки комбикормовых заводов имеют общие признаки с аспирационными установками элеваторов и мукомольных заводов. Особенности комбикормового производства вызваны наличием в обращении мелкодисперсного продукта, по своим характеристикам отличающегося от продуктов переработки зерна, в частности продуктов животного происхождения и минерального сырья.


     6.2. Аспирационная установка должна объединять часть или все оборудование одной технологической линии. Транспортирующее оборудование, не являющееся составной частью технологической линии, следует объединять в аспирационную установку по виду сырья.


     6.3. Количество оборудования, объединенного одной аспирационной установкой, определяется составом технологической линии.


     6.4. Молотковые дробилки следует аспирировать преимущественно через поддробильные бункеры.


     6.5. Наддозаторные бункеры и силосы силосных корпусов рекомендуется аспирировать через транспортирующее оборудование, подающее в них компоненты комбикормов. При этом самотеки должны располагаться под углом к горизонту, не превышающим 70°.


     6.6. Аспирацию силосов рекомендуется осуществлять одним из перечисленных способов:

     путем вывода воздуховодов диаметром 500-700 мм на 1 м выше конька кровли надсилосного этажа и надсилосных галерей;

     путем организации отсоса воздуха непосредственно от силоса или группы силосов;

     путем организации отсоса воздуха от транспортирующих механизмов, загружающих силосы.


     6.7. Для исключения отрицательного влияния воздуха, вытесняемого из оборудования периодического действия (смесители, ковшовые весы и т.п.), кратковременно заполняемого и освобождаемого, следует предусматривать воздуховоды перетока воздуха. Воздуховодами необходимо объединять оборудование и бункеры, непосредственно расположенные под ними.


     6.8. Очистку воздуха аспирационных установок рекомендуется осуществлять в фильтрах-циклонах типа РЦИЭ, в фильтрах типа Г4-БФМ и циклонах.


     6.9. В аспирационных установках линий гранулирования рекомендуется применять очистку воздуха на батарейных установках циклонов или одиночных циклонах.


     6.10. Нагрузку на ткань фильтров типа Г4-1БФМ принимать равной 75-90 м/м·ч, фильтров типа РЦИЭ - 240-300 м/м·ч.




     6.11. Скорость воздуха при расчете диаметра воздуховодов в горизонтальных и наклонных (менее 60°) участках принимать:

     для аспирационных установок, обслуживающих линию подготовки минерального сырья, - не менее 21 м/с;

     для аспирационных установок, обслуживающих линию влаготепловой обработки, - не менее 18 м/с;

     для аспирационных установок, обслуживающих линии подачи зернового сырья, - не менее 18 м/с;

     для аспирационных установок, обслуживающих линии мучнистого сырья и шротов, - не менее 16 м/с;

     для аспирационных установок, обслуживающих линии готовой продукции, - не менее 16 м/с;

     для аспирационных установок всех других линий - не менее 14 м/с.

     В вертикальных участках скорость воздуха может приниматься ниже, но не менее 10 м/с, а при отсутствии горизонтальных участков - не менее 8 м/с.


     6.12. Аспирацию норий необходимо осуществлять в соответствии с пп.4.6, 4.7.



7. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ АСПИРАЦИОННЫХ УСТАНОВОК ПРЕДПРИЯТИЙ ХЛЕБОПЕКАРНОЙ ПРОМЫШЛЕННОСТИ



     7.1. Настоящие Указания могут применяться на макаронных, кондитерских и пищеконцентратных предприятиях в части проектирования аспирационных установок, обеспыливающих оборудование складов бестарного хранения муки.


     7.2. Основные принципы компоновки и подбора оборудования аспирационных установок хлебопекарных предприятий идентичны принципам аспирационных установок размольных отделений и отделений бестарного хранения муки мукомольных заводов.


     7.3. Аспирации подлежит весовое, просеивающее и транспортирующее оборудование.


     7.3.1. Следует предусматривать аспирацию бункеров бестарного хранения муки, производственных бункеров, весовых дозаторов, просеивателей, рассевов, буратов, норий, мешкорастаривающего оборудования, оборудования для очистки мешков и другого оборудования, выделяющего мучную пыль.


     7.4. Для очистки воздуха, выбрасываемого в атмосферу, следует использовать фильтры-циклоны типа РЦИЭ или РЦИРЭ; допускается использование батарейных циклонов типа УЦ.


     7.5. Нагрузку на ткань фильтров типа РЦИЭ и РЦИРЭ следует принимать равной 300-360 м/м·ч.




     7.6. Скорость воздуха в горизонтальных и наклонных (менее 60°) воздуховодах до пылеотделителя принимать равной не менее 16 м/с, в вертикальных - не менее 10 м/с, а при отсутствии горизонтальных участков - не менее 8 м/с; после пылеотделителя в горизонтальных и вертикальных воздуховодах - не менее 10 м/с.


     7.7. Аспирацию норий следует осуществлять в соответствии с пп.4.6, 4.7.



8. РАСЧЕТ АСПИРАЦИОННЫХ УСТАНОВОК



     8.1. Расчет объемов отсасываемого воздуха от оборудования, емкостей. Методика расчета основана на упрощенной модели гидравлических процессов, возникающих в оборудовании при движении продукта.


     8.1.1. Объем воздуха, необходимый для аспирации оборудования, емкостей, определяется по формуле


,                                                   (3)


где  - объем воздуха, поступающего в оборудование через неплотности;

      - объем воздуха, поступающего (эжектируемого) в оборудование по самотекам вместе с продуктом;

      - объем воздуха, уносимого из оборудования по самотекам вместе с продуктом.




     8.1.2. Объем воздуха, поступающего через неплотности, принимать согласно приложению 22. Объем воздуха может быть определен с использованием других методик, обеспечивающих эффективную работу аспирационных установок.

     Примечание. Для оборудования, выпущенного после ввода в действие настоящих Указаний, а также для оборудования, не вошедшего в приложение 22,  принимать согласно паспортным данным или аналогам.





     8.1.3. Объем воздуха, поступающего () или уносимого () по самотекам, величина вертикальных проекций которых более 4 м, следует принимать согласно таблицам, приведенным в приложениях 23 и 24. В зависимости от количества в самотеке секторов с углом более 30°  или  следует рассчитывать путем умножения значений на коэффициенты, указанные в табл.1.



Таблица 1



Количество секторов

1

2

3

4

5

6

7

Коэффициент

0,8

0,64

0,5

0,4

0,33

0,26

0,2


     Примечания: 1. Для самотеков диаметром 220 мм и менее при количестве секторов более 6  или  следует принимать равным 0, для самотека диаметром 300 мм  или  принимать равным 0 при количестве секторов более 7.




     2. При подаче продукта из емкостей, ковшовых весов  следует принимать равным 0.




     3. В самотеках длиной более 10 м и имеющих угол наклона больше нормативного в целях снижения  принимать меры к снижению скорости продукта.




     4. Для норий и оборудования периодического действия (весов, смесителей и т.п.)  следует принимать равным 0.




     5. При подаче продукта из шлюзовых затворов разгрузителей и пылеотделителей всасывающих пневмотранспортных или аспирационных установок  следует принимать равным 0.





     8.1.4. Если при применении унифицированных диаметров воздуховодов при расчетном объеме отсасываемого воздуха скорость воздуха в горизонтальных участках воздуховодов ниже рекомендуемых настоящими Указаниями, то допускается увеличивать объем отсасываемого воздуха.

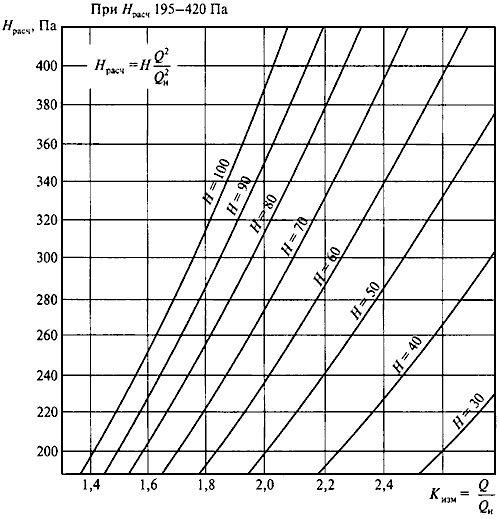

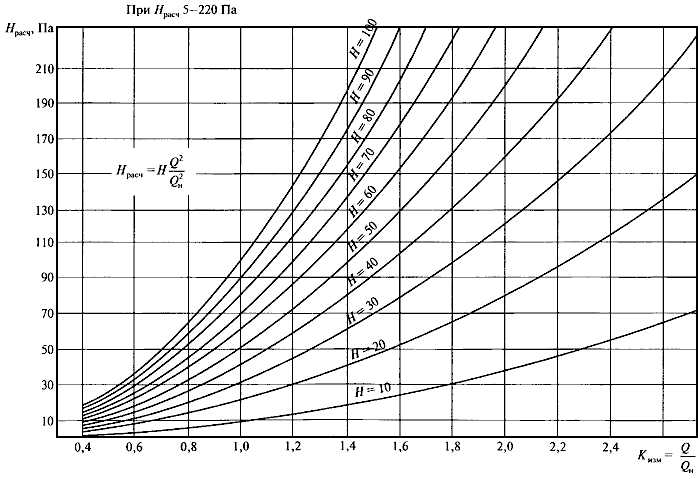

     8.1.5. Если  отличается от  на 25%, то  определяют по графику, приведенному в приложении 31, или по формуле


, Па,                                                          (4)


где  - потери полного давления в аспирируемом оборудовании, емкости, Па;

      - объем воздуха, поступающего в оборудование через неплотности, м/ч;

      - потери полного давления в оборудовании при различии объемов воздуха  и , Па.



     8.2. Расчет воздуховодов.


     8.2.1. Целью расчета является определение диаметров воздуховодов, потерь давления на участках аспирационной установки и выравнивание потерь давления параллельных участков.


     8.2.2. Длины прямых участков воздуховодов, количество отводов, тройников, переходных патрубков и других местных сопротивлений вносятся в расчетный бланк на основании данных плоскостной схемы.


     8.2.3. Скорость воздуха для расчета диаметра воздуховодов после пылеотделителей рекомендуется принимать равной не менее 10 м/с.


     8.2.4. Расчет начинается с наиболее удаленной точки отсоса или с точки отсоса от оборудования, емкости с наибольшей потерей давления. Участки воздуховодов с большим расходом воздуха называют магистральными (основными), другие участки - ответвлениями. Магистральные участки рекомендуется обозначать римскими цифрами, ответвления - арабскими цифрами, параллельные ответвления - арабскими цифрами с примами.


     8.2.5. На основе данных объемов отсасываемого воздуха  от оборудования, емкостей потери полного давления участка воздуховода  следует определять по формуле


, Па,                                                    (5)


где  - потери давления на 1 м длины воздуховода, Па, принимать согласно приложению 6;

      - сумма длин воздуховодов одного участка, м;

      - сумма коэффициентов местных сопротивлений, значение коэффициентов принимать согласно приложению 7;

      - динамическое давление, Па, принимать согласно приложению 6.

     Примечание. Для ориентировочного расчета допускается значение каждого коэффициента местного сопротивления принимать равным 0,2. В этом случае сумма коэффициентов местных сопротивлений одного участка равна 0,2, где  - число местных сопротивлений на участке.




     8.2.6. Полученные данные вносятся в расчетный бланк формы 1 приложения 4. В графе "Потери в конце участка" проставляются данные суммы потерь последовательных участков.

     Примечание. Наименование и потери давления в оборудовании, емкости вписываются в строку перед данным участком воздуховодов.



     8.2.7. Потери давления в магистральном участке и ответвлении следует выравнивать путем изменения скорости воздуха или диаметра воздуховода. В случае невозможности получения равенства потерь более 5% следует предусматривать на вертикальных участках добавочные сопротивления (диафрагмы). Расчет диафрагм приведен в приложении 26.


     8.3. Подбор и расчет пылеотделителей.

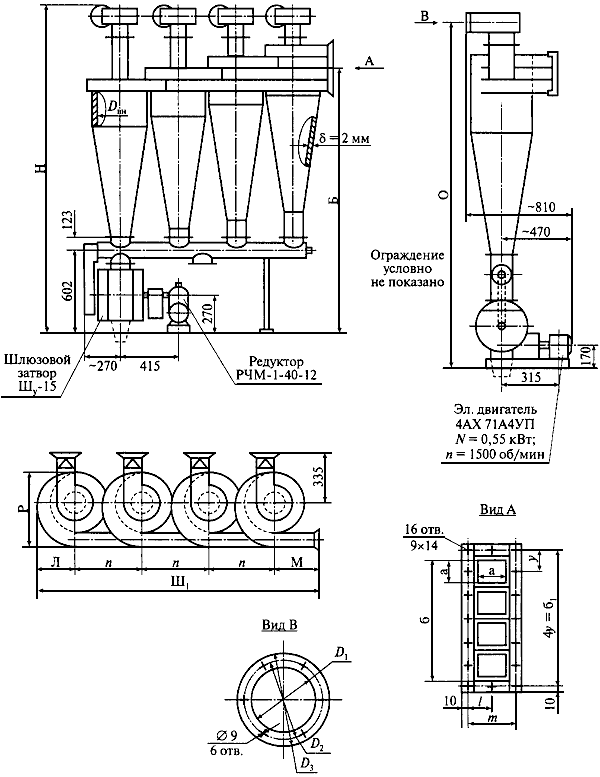

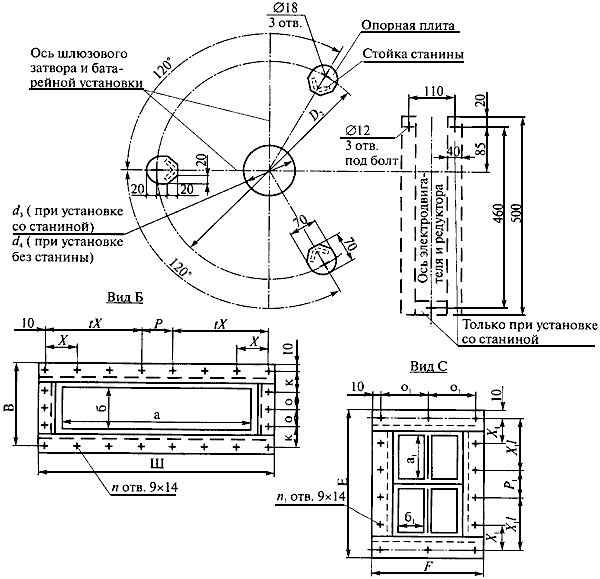

     8.3.1. Циклоны подбирают по входной скорости воздуха :

     для батарейных установок циклонов 4БЦш (У21-ББЦ) в пределах 16-18 м/с;

     для батарейных установок и одиночных циклонов УЦ в пределах 10-12 м/с;

     для циклонов ЦОЛ - 16-18 м/с.

     Входную скорость воздуха в циклон (батарейную установку циклонов) следует определять по формуле


, м/с,                                                               (6)


где ;

здесь  - суммарный объем воздуха, отсасываемого от оборудования, м/ч;

      - коэффициент, учитывающий подсос в воздуховодах;

     ,  - размеры входного отверстия циклона (батарейной установки), м.



     8.3.2. Потери давления (аэродинамическое сопротивление) в батарейной установке (циклонах) определяют по формуле


, Па,                                                          (7)


где  - коэффициент сопротивления батарейной установки циклонов (циклона);

     для 4БЦш (У21-ББЦ) =5,0; для УЦ  (здесь  - диаметр одного циклона, м; для циклонов ЦОЛ =4);

      - плотность воздуха, кг/м; =1,2 кг/м (стандартное значени

е).


     8.3.3. Количество воздуха, подсасываемое в батарейных установках циклонов,  принимать:

     для 4БЦш (У21-ББЦ), однорядных установок циклонов УЦ и циклонов ЦОЛ - =150 м/ч;

     для двухрядных установок циклонов УЦ - =250 м/ч.

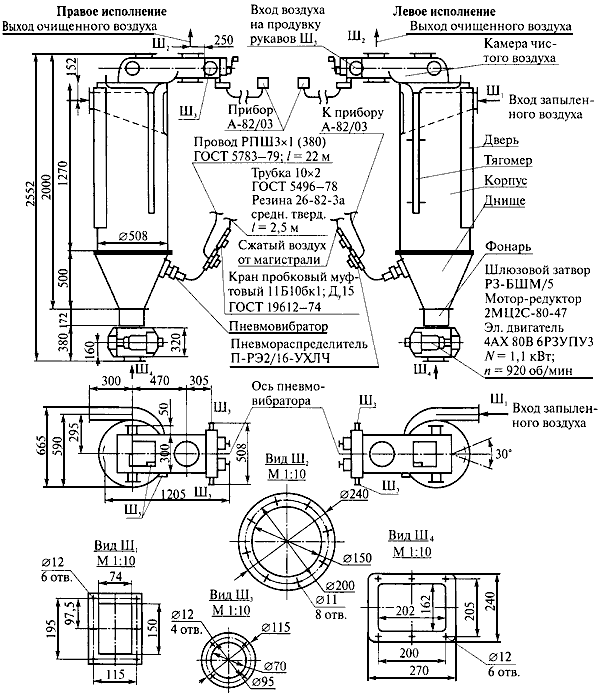

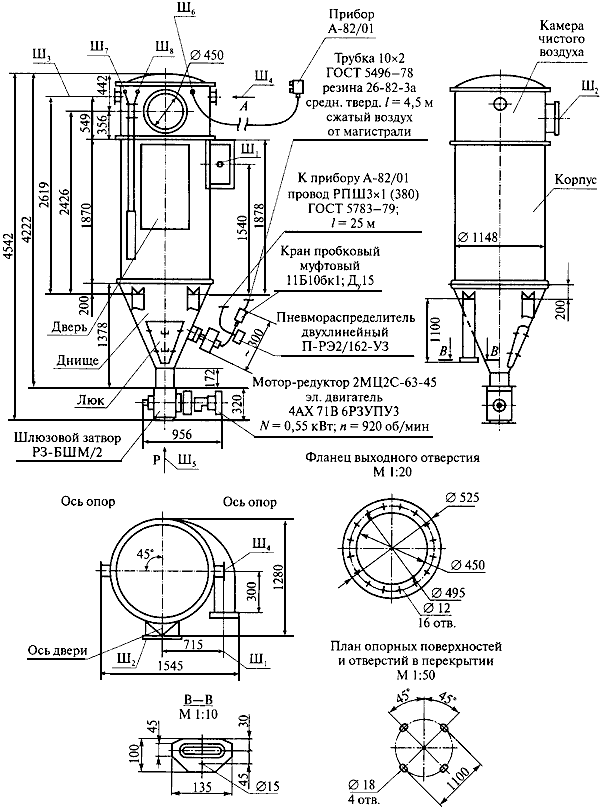

     8.3.4. Подбор фильтра производится по объему поступающего в фильтр воздуха , м/ч, и нормативной нагрузке на ткань фильтра , м/м·ч, на 1 м.

     Расчетную поверхность фильтрующей ткани фильтров , м, определяют по формуле


, м,                                                                    (8)


где  - объем воздуха, поступающего в фильтр, м/ч;

      - нормативная величина нагрузки на ткань фильтра, м/м·ч.

     В приложениях 15, 17 указана фильтрующая поверхность ткани, что позволяет выбрать ближайший типоразмер фильтра:


 - при двухступенчатой очистке воздуха;  (9)


 - при одноступенчатой очистке воздуха,       (9а)


где  - суммарный объем воздуха, отсасываемого от оборудования, м/ч.




     8.3.5. Потери давления в фильтре (аэродинамическое сопротивление) , Па, определяются по формуле:

     для фильтров типа Г4-БФМ


, Па;                                                              (10)


     для фильтров типа РЦИЭ


, Па,                                                               (11)


где  - нормативная величина нагрузки на ткань фильтра, м/м·ч.

     Величину  следует уточнить по формуле


, м/м·ч,                                                        (12)


где  - объем воздуха, поступающего в фильтр, м/ч;

      - площадь поверхности фильтрующей ткани выбранного фильтра, м.

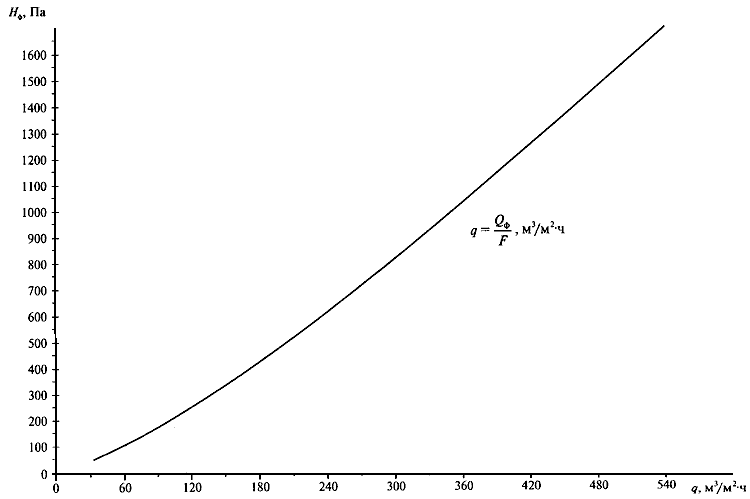

     В приложениях 16, 18 приводятся номограммы для определения аэродинамического сопротивления фильтров типа Г4-БФМ и типа РЦИЭ.




     8.3.6. Объем воздуха, подсасываемого в фильтрах, , следует принимать:

     для фильтров типа Г4-БФМ - 15%;

     для фильтров типа РЦИЭ и РЦИЭР - 5%.




     8.3.7. Для эффективной регенерации ткани фильтров типа Г4-БФМ обратной продувкой сумма потерь полного давления перед фильтром должна быть не менее величины, которую определяют по формуле


, Па.                                                  (13)


     Если сумма потерь полного давления перед фильтром менее , в воздуховоде следует устанавливать добавочное сопротивление (диафрагму).

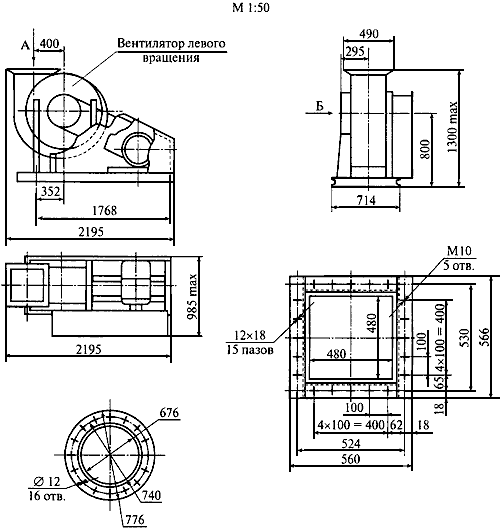

     8.4. Подбор и расчет вентилятора.


     8.4.1. Производительность вентилятора принимают:


, м/ч;                                                       (14)


, м/ч.                                                   (15)



     8.4.2. Расчетное полное давление, которое должен развивать вентилятор, определяют по формуле


, Па,                                                           (16)


где  - коэффициент запаса;

      - сумма потерь полного давления аспирационной установки.

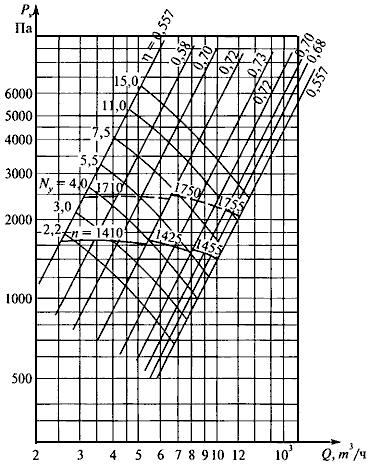

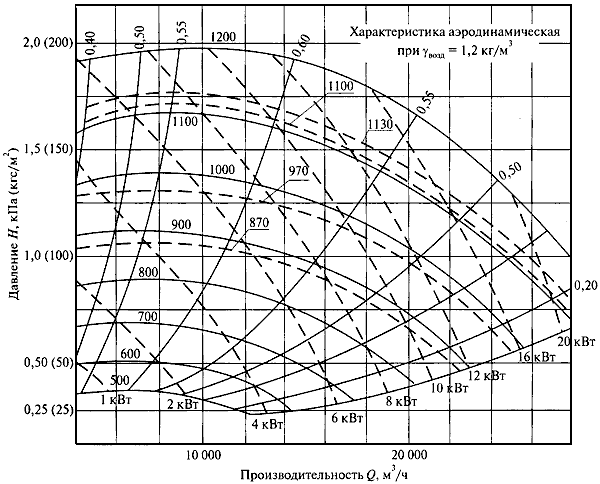

     8.4.3. Частоту вращения вентилятора и его КПД определяют по точке пересечения на характеристике параметров  и .

     Расчетную мощность на валу электродвигателя  следует определять по формуле


, кВт,                                     (17)


где  - КПД вентилятора;

      - КПД передачи, равный 1,0 при непосредственной посадке колеса на вал электродвигателя, 0,98 - с помощью муфты, 0,95 - при клиноременной передаче;

      - КПД, учитывающий потери в подшипниках, равный 0,98.

     Установленную мощность электродвигателя  следует определять по формуле


, кВт,                                                               (18)


где  - коэффициент запаса мощности:

     для электродвигателей до 5 кВт  - 1,15;

     для электродвигателей более 5 кВт  - 1,1.

     Окончательно мощность электродвигателя следует принимать согласно комплектации, приведенной в паспортных данных вентилятора.




     8.4.4. Данные расчета вносятся в расчетный бланк формы 1 приложения 4.


     8.4.5. Определение основных параметров аспирационных установок в начальной стадии проектирования.

     На первой стадии проектирования для размещения технологического и транспортного оборудования на планах и в разрезах необходимо определить количество и состав аспирационного оборудования: пылеотделителей, вентиляторов. С этой целью составляется группировка аспирационных установок по образцу, приведенному в приложении 2.

     Поскольку до размещения оборудования на этажах не представляется возможным определить , в графы 5 и 6 проставляется . Группировка аспирационных установок позволяет с известной степенью достоверности определить тип и количество пылеотделителей и вентиляторов.

     Пример расчета аспирационной установки приведен в приложении 1.



Приложение 1

ПРИМЕР РАСЧЕТА АСПИРАЦИОННОЙ УСТАНОВКИ
(см. схему приложения 3)



     1. Расчет объемов воздуха, отсасываемого из машин.

     Максимальная производительность линии с мучнистым сырьем - 25 т/ч. Диаметр самотеков - 300 мм. Объем воздуха, отсасываемого из машин, рассчитываем по сокращенному варианту формулы (3)


.



     2. Определяем объем воздуха, отсасываемого из башмака нории II-100 N 1.3.13.

     Вертикальная проекция самотека меньше 4 м, поэтому =0 (приложение 24), =680 м/ч (приложение 22), =0 (п.8.1.3, примечание, п.4). Следовательно, объем воздуха, отсасываемого из башмака нории, =680 м/ч.



     3. Определяем объем воздуха, отсасываемого из электромагнитного сепаратора А1-ДЭС N 5.3.5, 5.3.6.

     Вертикальная проекция подводящего и отводящего самотеков меньше 4 м, поэтому =0 и =0 (приложение 24), =195 м/ч (приложение 22). Так как при диаметре воздуховода 80 мм скорость воздуха составляет 1068* м/с (приложение 6), для обеспечения минимальной скорости увеличиваем объем воздуха до =260 м/ч. В этом случае скорость в воздуховоде - 14,4 м/с.
_______________
     * Соответствует оригиналу. - Примечание "КОДЕКС".



     4. Определяем объем воздуха, отсасываемого из дозатора АД-2000-2К N 7.1.4.

     Вертикальная проекция самотека меньше 4 м, =0 (п.4.1.3), =900 м/ч (приложение 22), =0 (п.8.1.3, примечание, п.4). Следовательно, объем воздуха, отсасываемого из дозатора, =900 м/ч.



     5. Определяем объем воздуха, отсасываемого из смесителя А9-БСГ-3,0 N 7.2.2:

     =0 (п.8.1.3, примечание, п.2), =800 м/ч (приложение 22), =0 (п.8.1.3, примечание, п.4). Следовательно, объем воздуха, отсасываемого из смесителя, =800 м/ч.



     6. Определяем объем воздуха, отсасываемого из транспортера ТСЦ-100 N 2.1.54.

     Объем воздуха, эжектируемого продуктом при вертикальной проекции самотека 4,5 м диаметром 300 мм и имеющего один сектор =54 г, равен =440х0,8=352 м/ч (п.8.1.3 и приложение 24), =420 м/ч (приложение 22).

     Объем воздуха, уносимого продуктом при вертикальной проекции отводящего самотека 460 м и диаметром 300 мм и имеющего три сектора =54 г, равен =440х0,5=220 м/ч. Следовательно, объем воздуха, отсасываемого из транспортера, =420+352-220=552 м/ч. Принимаем =550 м/ч.

     Так как отношение =30,9% в соответствии с п.8.1.5 и приложением 31, определяем, что =34 Па. Полученную величину  вносим в бланк

 расчета.


     7. Расчет воздуховодов.

     Плоскостная схема аспирационной установки приведена в приложении 3.

     На плоскостную схему наносят наименования машин, марки машин, их номера по технологической схеме, рассчитанный объем воздуха, отсасываемый из машин, и потери давления в оборудовании (см. приложение 22).

     Аспирационный воздуховод на плоскостной схеме разбиваем на участки I, II ... . Расчет начинаем с более удаленных участков 1 - башмака нории II-100 и I - электромагнитного сепаратора А1-ДЭС N 5.3.5.

     Рассчитанный объем воздуха (680 м/ч для нории и 260 м/ч для А1-ДЭС) и длину участков 2,345 и 0,7 м из плоскостной схемы вносим в бланк расчета.

     По расходу воздуха и надежно транспортирующей скорости воздуха выбираем из приложения 6 унифицированный диаметр: для А1-ДЭС - =14,4 м/с - 80 мм; для нории - =15,4 м/с - 125 мм.

     В соответствующие графы вносим из приложения 6 потери давления на 1 п. м длины воздуховода : для А1-ДЭС - 37,5 Па, для нории - 24,4 Па. По скорости воздуха (согласно приложению 6) определяем динамическое давление : для А1-ДЭС - 126,8 Па, для нории - 145 Па - и вносим в бланк расчета.

     Коэффициенты местных сопротивлений участков принимаем согласно приложению 7.

     Участок N 1.


     2 переходных патрубка:


a) ;


б) .


     Отводы:


= 90, , =0,15;


= 60, , =0,12;


= 30, , =0,07.


     Участок N 2.

     Аспирационная коробка


=0,1.


     Переходный патрубок


.


     Отводы:


=90, , =0,15.


     Тройник вытяжной для участков I - 1:

     участок 1 - проходной;

     участок I - боковой (приложение 7).

     =30;


; .


; ; .


     Площадь сечения воздуховодов принята согласно приложению 8. Характеристику и сумму коэффициентов местных сопротивлений заносим в бланк расчета:

     участок 1 =0,1+0,1+0,15+0,12+0,07+0,7=1,24;

     участок I =0,1+0,1+0,15+0,1=0,45.

     Затем вычисляем потери давления на трение на каждом участке и вносим в бланк расчета:


=24,4x2,3=57,2 Па;


=37,5x0,7=26,3 Па.


     Вычисляем потери давления в местных сопротивлениях:


=145х0,45=62,25 Па;


=126,8х1,24=157,2 Па.


     Полученные величины заносим в бланк расчета.

     Подсчитываем общие потери в участках 1 и I и заносим в бланк расчета:


=57,2+65,25=122,5 Па;


=26,3+157,2=183,5 Па.


     Потери в конце каждого из участков равны сумме потерь полного давления в оборудовании и воздуховодах участка.

     Результаты заносим в бланк расчета:

     участок 1 122,5+30=152,5 Па;

     участок I 183,5+20=203,5 Па.

     Для выравнивания потерь давлением участков (п.8.2.7) устанавливаем дополнительное сопротивление (диафрагму) на участке:


     а) расчет дополнительного сопротивления записываем в бланк расчета. Расчет проводим согласно приложению 26.

     При параллельных участках потери давления принимаются того участка, который имеет большую величину. В данном случае они составляют 20365* Па. Объем воздуха участка II равен сумме объемов воздуха участков 1 и I;


     б) расчет потерь давления на следующих участках выполняется в том же порядке.
_______________
     * Соответствует оригиналу. - Примечание "КОДЕКС".


     8. Подбор и расчет пылеотделителей.

     После расчета IV и 6 участков определяем количество воздуха, поступающего в фильтр, учитывая подсосы в воздуховодах (п.8.3.4, формула (9а)), =1,05x3450=3623 м/ч.

     По приложению 14 и формуле (12) определяем нагрузку на ткань фильтра Г4-1БФМ-45 с поверхностью фильтрующей ткани 45 м:


 м/м·ч.


     Заносим полученные величины в бланк расчета.

     По номограмме (приложение 16) определяем сопротивление фильтра =580 Па и вносим в бланк расчета.




     9. Подбор и расчет вентилятора.

     Определяем количество воздуха, поступающего в вентилятор, с учетом подсоса воздуха во всасывающем фильтре (п.8.4.1), при одноступенчатой очистке по формуле (14).


=3623+600=4223 м/ч.


     Полученную величину заносим в бланк расчета.

     Дальнейший расчет участков VI и VII ведем на объем воздуха 4223 м/ч и с учетом потерь давления сопротивления в фильтре.

     Расчетное давление, которое должен развивать вентилятор, определяем по формуле (16) (п.8.4.2), =1,1x1584=1742 Па.

     Величину  заносим в бланк расчета.

     По =4223 м/ч, =1742 Па и данным характеристик вентиляторов подбираем вентилятор В-ЦП7-40-5-01: =0,59; =1900 об/мин.

     Определяем требуемую и установленную мощность на валу электродвигателя по формулам (17) и (18):


 кВт;


=3,7x1,15=4,3 кВт.


     Заносим полученные величины мощности в бланк расчета.

     По заводской комплектации вентиляторов подбираем электродвигатель 4А112М4УП, =5,5 кВт, =1450 об/мин.

     Для заказа записываем следующее наименование и техническую характеристику: вентилятор центробежный пылевой В-ЦП7-40-5-01, агрегированный левого вращения ЛОп по ГОСТ 5976-73 с электродвигателем мощностью 5,5 кВт (производительностью 4223 м/ч, напором 1742 Па, частотой вращения ротора 1900 об/мин).



Расчет аспирационной установки



N учас-
тка

Рас-
ход воз-
духа , м/ч

Длина участ-
ка , м

Ско-
рость в участ-
ке , м/с

Диа-
метр воз-
духо-
вода , мм

Соп-
ро-
тив-
ле-
ние тре-
нию на 1 п.м , Па

Поте-
ри на тре-
ние , Па

Сумма коэф-
фи-
циен-
тов мест-
ных сопро-
тивле-
ний

Дина-
мичес-
кое давле-
ние , Па

Потери в мест-
ном сопро-
тивле-
нии , Па

Общие потери в участке , Па

Потери в конце участка, Па

Наименование и коэффициенты местных сопротивлений

1

2

3

4

5

6

7

8

9

10

11

12

13

Электромагнитный сепаратор А1-ДЭС N 5.3.5

20

I

260

0,7

14,4

80

37,5

26,3

1,24

126,8

157,20

183,5

203,5

=0,1; отвод 90°; ; =0,15; отвод 60°; ; =0,12; отвод 90°; ; =0,07; =0,7

Башмак нории II-100 N 1.3.13

30

1

680

2,3

15,4

125

24,4

57,2

0,45

145,0

65,25

122,5

152,5

=0,1x2=0,2; отвод 90°; ; =0,15

Расчет добавочного сопротивления

1) =125 мм; 2) =15,4 м/с; 3) =145 Па; 4) =51 Па;
5) ; 6) по таблице приложения 22: =0,715; =0,715х125=89,4 мм; =125-89,4=35,6 мм

203,5

; ; ;

II

940

1,3

17,0

140

25,5

33,2

0,35

177,0

61,95

95,1

298,6

отвод 90°; ; =0,15;
; ; ;

Электромагнитный сепаратор А1-ДЭС N 5.3.6

20

2

260

2,1

14,4

80

37,5

78,8

0,79

126,8

100,20

178,9

198,9

=0,1x2=0,2; 2 отвода 90°; ; =0,15х2=0,3; отвод 60°; ; =0,12; отвод 30°; ;=0,07; =0,1

Расчет добавочного сопротивления

1) =80 мм; 2) =14,4 м/с; 3) =126,8 Па; 4) =99,7 Па;
5) ; 6) по таблице приложения 22: =0,63; =0,63х80=50,4 мм; =80-50,4=29,6 мм

298,6

III

1200

5,1

16,6

160

20,6

105,1

0,4

168,5

67,4

172,5

471,1

2 отвода 90°; ; =0,15x2=0,3;
; ; ;

Транспортер ТСЦ-100 N 2.1.54

34

3

550

3,7

19,6

100

51,0

188,7

1,12

235,0

263,2

451,9

486,0

=0,1; 2 отвода 90°; ; =0,15х2=0,3; отвод 60°; ; =0,12; =0,6

Дозатор AD-2000-2k N 7.1.4

20

5

900

9,12

16,2

140

23,3

212,6

0,55

160,5

88,3

300,78

320,78

=0,1x2=0,2; 3 отвода 90°; ; =0,15x3=0,45;
; ; ;

Смеситель А9-БСГ-3,0 N 7.2.2

60

4

800

0,75

18,2

125

33,5

25,12

1,27

202,6

257,3

282,4

342,42

=0,1; отвод 90°; ; =0,15; отвод 60°; ; =0,12; =0,9

6

1700

3,9

18,6

180

22,2

86,58

1,09

211,5

230,5

317,1

659,54

486,0

отвод 30°; ; =0,07; отвод 60°; ; =0,12; =0,9

IV

1750

13,35

15,4

200

13,5

180,2

0,35

145,0

50,75

231

716,88

3 отвода 90°; ; =0,15x3=0,45;
; ; ;

V

3623

-

16,4

280

-

-

0,1

164,5

16,45

16,45

733,33

1313,33

=0,1;

VI и VII

4167

37,62

11,8

355

3,99

150,1

1,42

85,2

121,0

271,1

1584,43

=0,1x2=0,2; 3 отвода 90°; ; =0,15x3=0,45; отвод 45°; ; =0,1; отвод 30°; ; =0,07; =0,6




Пылеотделитель

Вентилятор

 м/ч

 м/с

Батарейная установка циклонов ______________

 Па

 м/ч

 м/ч

 м/м·ч

Фильтр Г4-1БФМ-45

=580 Па

 м/ч

 Па

Вентилятор В-ЦП7-40-5-01

=1900 об/мин; =0,59


 кВт

 кВт

Электродвигатель 4А112М4УП =5,5 кВт; =1450 об/мин

Шкивы (агрегированные):

на вентиляторе __________________

на электродвигателе ______________

Клиноремень ____________________

Расчет выполнил

"

"

(фамилия, и.о.)

(дата)

Расчет выполнил

"

"

(фамилия, и.о.)

(дата)




Приложение 2

ОБРАЗЕЦ БЛАНКА ГРУППИРОВКИ АСПИРАЦИОННЫХ УСТАНОВОК



N п/п

Наименование аспирируемых машин

Этаж установки

Количество машин

Объем отсасываемого воздуха от одной машины, м/ч

Общий объем отсасываемого воздуха, м/ч




Приложение 3

Пример плоскостной схемы аспирационной установки






Группировка аспирационной установки



N п/п

Наименование аспирируемых машин

Этаж установки

Количество машин

Объем отсасываемого воздуха от одной машины, м/ч

Общий объем отсасываемого воздуха, м/ч

1

Электромагнитный сепаратор А1-ДЭС N 5.3.5, 5.3.6

1

2

260

520

2

Башмак нории II-100 N 1.3.13

1

1

680

680

3

Транспортер ТСЦ-100 N 2.1.54

2

1

550

550

4

Дозатор AD-2000-2k N 7.1.4

4

1

1300

1300

5

Смеситель А9-БСГ-3,0 N 7.2.2

3

1

360

360

Итого:

3410




Размеры добавочных сопротивлений



N позиции





69

125

89,4

35,6

62,5

70

80

50,4

29,6

40,0



     Аспирационная установка обслуживается всасывающим фильтром Г4-1БФМ-45 и вентилятором центробежным пылевым В-ЦП7-40-5-0, агрегированным, левого вращения, положение кожуха ЛО по ГОСТ 5976-73.

     =4223 м/ч; =1733 Па; =1900 об/мин.

     Электродвигатель 4А112М4УП, =5,5 кВт.



Приложение 4

Образец расчетного бланка (форма 1)


Расчет аспирационной установки N _________



N участ- ков

Объем воздуха, отса- сывае- мого от обору- дова- ния, , м/ч

Сумма длин пря- мых воз- духо- водов участ- ка, м

Ско- рость воз- духа в воз- духо- воде , м/с

Диа- метр воз- духо- вода , м

Сопро- тивле- ние трению на 1 п.м воз- духо- вода , Па

Потери на трение , Па

Сумма коэффи- циентов местных соп- ротив- лений

Дина- мичес- кое давле- ние , Па

Потери в мест- ном сопро- тивле- нии , Па

Общие потери в участке , Па

Потери в конце участка, Па

Наиме- нование и коэффи- циенты местных сопротив- лений




Приложение 5

Пример спецификации деталей воздуховодов аспирационной установки



Спецификация деталей воздуховодов аспирационной установки

N п/п

Наименование

Размер, мм

 - угол закругления, град

 - радиус закругления,
мм

Коли-
чество

Примечание

1

2

3

4

5

6

7

1

Прямик

80

2,8 п.м

Длину уточнить по месту

2

"

100

3,7

"

3

"

125

2,7

"

4

"

140

8,5

"

5

"

160

5,1

"

6

"

180

4,1

"

7

"

200

13,4

"

8

"

355

37,6

"

9

Отвод

80

30

160

2 шт.

10

"

80

60

160

2

11

"

80

90

160

3

12

"

100

60

200

2

13

"

100

90

200

1

14

"

125

90

250

4

15

"

125

60

250

1

16

"

140

90

280

4

17

"

160

90

320

2

18

"

180

30

360

1

19

"

180

60

360

1

20

"

200

90

400

4

21

"

355

30

710

1

22

"

355

45

710

1

23

"

355

90

710

3

24

Тройник

=140, =80, =125, =30°, =380

1

25

"

=160, =80, =140, =30°, =420

1

26

"

= 100, =30°, =360

1

27

"

=200, =100, =160, =30°, =514

1

28

"

=180, =125, =140, =30°, =460

1

29

"

=280, =180, =200, =30°, =606

1

30

Манжет аспирационный соединительный

80

13

МА-80

31

То же

100

7

МА-100

32

"

125

5

МА-125

33

"

140

4

МА-140

34

"

160

12

МА-160

35

"

180

8

МА-180

36

"

200

13

МА-200

37

Фланец

80

6

Полосовая сталь 25x4

38

"

100

2

"

39

"

125

6

"

40

"

140

2

"

41

"

280

2

"

42

"

300

1

Полосовая сталь 40x4

43

"

355

61 шт.

Угловая сталь 25x25x3

44

"

195

1

Полосовая сталь 25x4

45

"

450

1

Угловая сталь 25x25x4

46

"

350x350

2

Угловая сталь 25x25x3, =1300

47

"

300x300

1

Полосовая сталь 36x4, =1344

48

"

300x450

1

Полосовая сталь 36x4, =1644

49

"

110x440

2

Полосовая сталь 30x4, =1220

50

"

300x380

2

Полосовая сталь 36x4, =1504

51

"

300x450

2

Угловая сталь 25x25x3, =1600

52

"

280x900

1

Полосовая сталь 36x4, =2444

53

"

450x750

1

Угловая сталь 25x25x4, =2500

54

Переходный патрубок

(110х440)х(350х350), =170

2

55

"

(350х350)х80, =290

2

56

"

(300х380)х125, =475

1

57

"

(300х450)х100, =305

1

58

"

300x350, =185

1

59

"

450x140, =415

1

60

"

195x125, =110

1

61

"

(280x900)x250, =700

1

62

"

(300x450)x355, =180

1

63

"

(300х300)х355, =105

1

64

Переходная коробка

(450х750)х200

1

65

Аспирационная коробка

800x300, Ж=480

1

См. эскиз

66

Входная коробка к фильтру Г4-1БФМ-45

1

АС-28р

67

Коллектор к фильтру Г4-1БФМ-45

1

См. чертеж 3.02.00.00.СБ

68

Входная коробка к вентилятору

1

См. чертеж 3.04.00.00.СБ

69

Мягкая вставка

2

ВМ 1-355

70

Регулировочная шайба

6

См. чертеж 3.09.00.00.СБ

71

Добавочное сопротивление

1

См. эскиз

72

"

1

"

73

Дроссель

1

См. чертеж 3.12.00.00.СБ

74

Заглушка

10

ПТО-30.00

75

Насадка

1

См. эскиз

Спецификация деталей воздуховода перетока воздуха

1

Прямик

450

5,6 м

Длину уточнить по месту

2

Отвод

450

90

450

3 шт.


3

Фланец

450

17

Угловая сталь 25x25x3, =1900

4

"

450x450

2

"

5

Переходный патрубок

(450х450)х450, =150

1





Расход металла на воздуховоды



N п/п

Диаметр воздуховода, мм

Длина воздуховода, п.м

Поверхность 1 п.м

Общая площадь, м

Расход металла, м

=0,5 мм

=0,55 мм

=0,63 мм

1

80

4,9

0,26

1,3

1,5

2

100

5,6

0,32

1,8

2

3

125

4,8

0,40

2,0

2,4

4

140

12,7

0,44

6,6

6,2

5

160

6,5

0,51

3,4

3,8

6

180

5,3

0,57

3,1

3,5

7

200

16,5

0,63

10,4

11,4

8

355

41,5

1,12

46,5


51,2

9

450

8,0

1,41

11,3


12,4

30,8

51,2

12,4


     Примечания: 1. Размеры прямых участков воздуховодов уточнить при монтаже по месту.


     2. Место заглушек для аэродинамических замеров выполнять не ближе 4-5 диаметров от местных сопротивлений и не менее 1,5-2 диаметров от последних местных сопротивлений.


     3. Фланцевые соединения выполнять на прокладках из мягкой резины 4-5 мм.




     4. Соединение переходных патрубков с аспирационным воздуховодом выполнить на фланцах для установки регулировочных шайб.


     5. До сдачи в эксплуатацию аспирационные сети должны быть отрегулированы на расчетное количество воздуха.



Расход металла на фланцы



N п/п

Из полосовой стали, мм

Из угловой стали, мм

Расход металла, кг

1

25x4

-

6,8

2

30x4

-

2,3

3

36x4

-

6,2

4

40x4

-

1,5

5

-

25x25x3

122,0

6

-

25x25x4

3,7




Приложение 6

Таблица для расчета круглых стальных воздуховодов при температуре 20 °С
(числитель - объем воздуха, проходящего по воздуховоду, м/ч;
знаменатель - потери давления на 1 м длины воздуховода, Па)



, Па

, м/с

, мм



80

100

110

125

140

160

180

200

1

2

3

4

5

6

7

8

9

10

15,3

5,0

91

141

171

221

277

362

458

565



5,20

3,95

3,50

2,99

2,59

2,19

1,89

1,65

16,5

5,2

94

147

178

226

288

376

476

588



5,60

4,24

3,77

3,21

2,79

2,36

2,04

1,78

17,8

5,4

98

153

185

238

299

391

494

610



6,00

4,55

4,04

3,44

2,99

2,53

2,18

1,91

19,2

5,6

102

158

192

247

310

405

513

633



6,40

4,86

4,32

3,68

3,19

2,70

2,33

2,04

20,6

5,8

105

164

198

256

321

420

531

656



6,85

5,19

4,60

3,92

3,41

2,88

2,49

2,17

22,0

6,0

109

170

205

265

332

434

549

678



7,27

5,52

4,90

4,18

3,62

3,06

2,65

2,31

23,5

6,2

113

175

212

274

343

449

568

701



7,72

5,87

5,21

4,44

3,85

3,26

2,82

2,46

25,1

6,4

116

181

219

283

355

463

586

724



8,23

6,22

5,52

4,7

4,08

3,45

2,98

2,61

26,6

6,6

119

187

226

291

366

478

604

746



8,70

6,58

5,84

4,98

4,32

3,65

3,16

2,76

28,3

6,8

123

193

233

300

377

492

623

769



9,27

6,96

6,17

5,26

4,57

3,86

3,34

2,92

30,0

7,0

127

198

239

309

388

506

641

791



9,18

7,34

6,51

5,55

4,82

4,07

3,52

3,08

31,7

7,2

130

204

246

318

399

521

659

814



9,98

7,73

6,86

5,85

5,08

4,29

3,71

3,24

33,5

7,4

134

209

253

327

410

535

678

837



10,95

8,14

7,22

6,16

5,34

4,52

3,90

3,41

35,3

7,6

138

215

260

336

421

550

696

859



11,30

8,55

7,59

6,47

5,61

4,75

4,10

3,58

37,2

7,8

141

220

267

344

432

564

714

882



11,95

8,91

7,96

6,78

5,89

4,98

4,30

3,76

39,1

8,0

145

226

274

353

443

579

733

904



12,60

9,40

8,34

7,11

6,17

5,22

4,51

3,94

41,1

8,2

149

232

280

362

454

593

751

927



13,05

9,84

8,74

7,45

6,46

5,47

4,72

4,13

43,2

8,4

152

237

287

371

465

608

769

949



13,52

10,30

9,14

7,79

6,76

5,72

4,94

4,32

44,2

8,6

156

243

294

380

476

622

787

972



14,30

10,80

9,55

8,14

7,06

5,97

5,16

4,51

47,4

8,8

159

249

301

389

487

637

806

995



14,80

11,20

9,96

8,50

7,37

6,23

5,39

4,71

49,5

9,0

163

254

308

397

499

651

824

1017



15,35

11,70

10,40

8,86

7,69

6,50

5,62

4,91

51,8

9,2

167

260

315

406

510

666

842

1040



16,10

12,20

10,80

9,24

8,02

6,78

5,86

5,12

54,0

9,4

170

266

321

415

521

680

861

1063



16,75

12,70

11,30

9,61

8,33

7,05

6,09

5,32

56,4

9,6

174

271

328

424

532

695

879

1085



17,40

13,20

11,70

10,00

8,68

7,34

6,34

5,54

58,7

9,8

177

277

335

433

543

709

897

1108



18,15

13,70

12,20

10,40

9,01

7,62

6,59

5,76

61,2

10,0

181

283

342

442

554

724

916

1130



18,85

14,3

12,7

10,8

9,36

7,92

6,84

5,93

63,6

10,2

185

288

349

450

565

738

934

1153



19,50

14,80

13,10

11,20

9,72

8,22

7,11

6,21

66,2

10,4

189

294

356

459

576

752

952

1176



20,25

15,40

13,60

11,60

10,10

8,53

7,37

6,44

68,7

10,6

192

300

363

468

587

767

971

1198



21,00

15,90

14,10

12,00

10,40

8,84

7,64

6,67

71,3

10,8

196

305

369

477

598

781

989

1221



21,65

16,5

14,6

12,5

10,8

9,15

7,91

6,91

74,0

11,0

199

311

376

486

609

796

1000

1243


22,40

17,10

15,10

12,90

11,20

9,47

8,18

7,15

76,7

11,2

203

317

383

495

620

810

1026

1266



23,00

17,60

15,70

13,40

11,60

9,80

8,47

7,40

79,5

11,4

207

322

390

503

631

825

1045

1289



23,70

18,20

16,20

13,80

12,00

10,10

8,75

7,64

82,3

11,6

210

328

397

512

643

839

1062

1311



24,45

18,80

16,70

14,30

12,40

10,50

9,04

7,90

85,2

11,8

214

334

404

521

654

854

1080

1334



25,50

19,50

17,30

14,70

12,80

10,80

9,34

8,16

88,1

12,0

218

339

410

530

665

868

1099

1356



26,50

20,10

17,80

15,20

13,20

11,20

9,64

8,42

91,0

12,2

222

345

417

539

676

883

1117

1379



26,80

20,70

18,40

15,70

13,60

11,50

9,95

8,69

94,0

12,4

225

350

424

548

687

897

1135

1402



27,30

21,40

19,00

16,20

14,00

11,90

10,30

8,96

97,1

12,6

228

356

431

556

698

911

1154

1424



28,10

22,00

19,50

16,70

14,50

12,20

10,60

9,23

100,2

12,8

232

362

438

565

709

926

1172

1447



29,40

22,70

20,10

17,20

14,90

12,60

10,90

9,51

103,4

13,0

235

367

445

574

720

940

1190

1470



30,50

23,40

20,70

17,70

15,30

13,00

11,20

9,80

106,6

13,2

238

373

451

583

731

955

1209

1492


31,40

24,10

21,40

18,20

15,80

13,40

11,50

10,10

109,8

13,4

243

379

458

592

742

969

1227

1515


32,30

24,70

22,00

18,70

16,20

13,70

11,90

10,40

113,1

13,6

246

384

465

600

753

984

1245

1537



33,6

25,4

22,6

19,3

16,7

14,1

12,2

10,7

116,5

13,8

250

390

472

609

764

998

1264

1560



34,5

26,2

23,2

19,8

17,2

14,5

12,5

11,0

119,9

14,0

254

396

479

618

775

1013

1282

1584



35,6

26,9

23,9

20,4

17,7

14,9

12,9

11,3

123,3

14,2

257

401

486

627

786

1027

1300

1605



37,0

27,6

24,5

20,9

18,1

15,3

13,3

11,6

126,8

14,4

261

407

492

636

798

1042

1319

1628



37,5

28,3

25,2

21,4

18,6

15,7

13,6

11,9

130,4

14,6

265

413

499

645

809

1056

1337

1650



38,1

29,1

25,8

22,0

19,1

16,2

14,0

12,2

134,0

14,8

268

418

506

653

820

1071

1355

1673



39,0

29,9

26,5

22,6

19,6

16,6

14,3

12,5

137,6

15,0

272

424

513

662

831

1085

1373

1696



40,2

30,7

27,2

23,2

20,1

17,0

14,7

12,8

141,3

15,2

275

429

520

671

842

1100

1392

1718



41,1

31,4

27,9

23,8

20,0

17,5

15,1

13,2

145,0

15,4

278

435

521

680

853

1114

1410

1741



42,1

32,2

28,6

24,4

21,1

17,9

15,4

13,5

148,8

15,6

283

441

533

689

864

1129

1428

1763



43,6

33,0

29,3

25,0

21,7

18,3

15,8

13,8

152,7

15,8

286

446

540

698

875

1143

1447

1786



44,8

33,8

30,0

25,6

22,2

18,8

16,2

14,2

156,6

16,0

290

452

547

706

886

1157

1465

1809



45,9

34,6

30,7

26,2

22,7

19,2

16,6

14,5

160,5

16,2

294

458

554

715

897

1172

1483

1831



46,9

35,5

31,5

26,8

23,3

19,7

17,0

14,9

164,5

16,4

297

463

561

724

908

1186

1502

1854



47,9

36,3

32,2

27,5

23,8

20,2

17,4

15,2

168,5

16,6

301

469

568

733

919

1201

1520

1876



49,3

37,1

33,0

28,1

24,4

20,6

17,8

15,6

172,6

16,8

304

475

574

742

930

1215

1538

1899



50,3

38,0

33,7

28,8

24,9

21,1

18,2

15,9

176,8

17,0

308

480

581

751

942

1230

1557

1922



51,5

38,9

34,5

29,4

25,3

21,6

18,7

16,3

180,9

17,2

312

486

588

759

953

1244

1575

1944



53,4

39,7

35,3

30,1

26,1

22,1

19,1

16,7

185,2

17,4

315

492

595

768

964

1259

1593

1967



55,0

40,6

36,1

30,8

26,7

22,6

19,5

17,0

189,4

17,6

318

497

602

777

975

1273

1612

1990



55,6

41,5

36,9

31,4

27,3

23,1

19,9

17,4

193,8

17,8

323

503

609

786

985

1288

1630

2012



56,2

42,5

37,7

32,1

27,9

23,6

20,4

17,8

198,2

18,0

327

509

616

795

997

1302

1648

2035



56,9

43,4

38,5

32,8

28,5

24,1

20,8

18,2

202,6

18,2

330

514

622

804

1008

1317

1666

2057



57,8

44,3

39,3

33,5

29,1

24,6

21,3

18,6

207,1

18,4

334

520

629

813

1019

1331

1685

2080



58,8

45,2

40,2

34,2

29,7

25,1

21,7

19,0

211,6

18,6

338

527

636

821

1030

1346

1703

2103



60,4

46,2

41,0

34,9

30,0

25,6

22,2

19,4

216,2

18,8

340

531

643

830

1041

1361

1721

2125



61,6

47,2

41,9

35,7

31,0

26,2

22,6

19,8

220,8

19,0

344

537

650

839

1052

1375

1740

2148



62,9

48,1

42,7

36,4

31,6

26,7

23,1

20,2

225,5

19,2

348

543

657

848

1064

1389

1758

2170



64,1

49,1

43,5

37,1

32,2

27,2

23,5

20,6

230,2

19,4

352

548

663

857

1075

1404

1776

2193



64,9

50,0

44,4

37,9

32,8

27,8

24,0

21,0

235,0

19,6

356

554

670

866

1086

1418

1795

2216



66,2

51,0

45,3

38,6

33,5

28,3

24,5

21,4

239,8

19,8

359

560

677

874

1097

1432

1813

2238



67,7

52,0

46,2

39,4

34,1

28,9

25,0

21,8

244,6

20,0

363

565

684

883

1108

1447

1831

2261



69,1

53,1

47,1

40,2

34,8

29,5

25,5

22,2

257,0

20,5

372

579

701

905

1135

1483

1877

2317



70,3

55,6

49,3

42,1

36,5

30,9

26,7

23,3

269,7

21,0

381

594

718

927

1163

1519

1923

2374



73,0

58,2

51,7

44,1

38,2

32,3

27,9

24,4

282,7

21,5

390

608

735

949

1191

1555

1969

2430



75,8

60,9

54,1

46,1

40,0

33,8

29,2

25,5

296,0

22,0

398

622

752

971

1219

1592

2014

2487



80,2

63,7

56,5

48,2

41,8

35,4

30,6

26,7

309,6

22,5

407

636

769

994

1246

1628

2062

2540



84,6

66,5

59,0

50,3

43,6

36,9

31,9

27,9

323,5

23,0

417

650

787

1016

1274

1664

2106

2600



88,0

69,4

61,6

52,5

45,5

38,5

33,3

29,1

337,8

23,5

426

664

804

1037

1302

1700

2152

2656



91,4

72,3

64,2

54,7

47,5

40,1

34,7

30,3

352,3

24,0

435

678

821

1060

1329

1736

2198

2713



96,0

75,3

66,9

57,0

49,4

41,8

35,1

31,6

367,1

24,5

445

692

838

1082

1357

1773

2243

2770



98,6

78,3

69,5

59,3

51,4

43,5

37,6

32,8

382,3

25,0

454

707

855

1104

1385

1809

2289

2826



102,5

81,4

72,3

61,6

53,5

45,2

39,1

34,1




, Па

, м/с

, мм



225

250

280

315

355

400

450

500

1

2

3

4

5

6

7

8

9

10

15,3

5,0

715

883

1108

1402

1781

2261

2861

3532



1,43

1,26

1,09

0,94

0,81

0,70

0,60

0,53

16,5

5,2

744

918

1152

1458

1875

2351

2976

3674



1,54

1,35

1,17

1,01

0,87

0,75

0,65

0,57

17,8

5,4

773

954

1196

1514

1923

2442

3090

3815



1,65

1,45

1,26

1,08

0,93

0,80

0,69

0,61

19,2

5,6

801

989

1241

1570

1994

2535

3205

3956



1,76

1,55

1,34

1,16

1,00

0,86

0,74

0,65

20,6

5,8

830

1024

1285

1626

2066

2623

3319

4098



1,88

1,65

1,43

1,24

1,07

0,92

0,79

0,69

22,0

6,0

858

1060

1329

1682

2137

2713

3434

4239



2,00

1,76

1,52

1,32

1,13

0,98

0,84

0,74

23,5

6,2

887

1095

1374

1739

2208

2803

3548

4380



2,13

1,87

1,62

1,40

1,20

1,04

0,90

0,78

25,1

6,4

916

1130

1418

1795

2279

2894

3662

4522



2,26

1,98

1,72

1,48

1,28

1,10

0,95

0,83

26,6

6,6

944

1166

1462

1851

2351

2984

3777

4663



2,39

2,09

1,82

1,57

1,35

1,16

1,00

0,88

28,3

6,8

973

1201

1501

1907

2422

3075

3892

4804



2,52

2,21

1,92

1,66

1,43

1,23

1,06

0,93

30,0

7,0

1001

1236

1551

1963

2493

3165

4006

4945



2,66

2,33

2,03

1,75

1,51

1,30

1,12

0,98

31,7

7,2

1030

1272

1595

2019

2564

3256

4120

5087



2,81

2,46

2,14

1,84

1,59

1,37

1,18

1,03

33,5

7,4

1059

1307

1640

2075

2635

3346

4235

5228



2,95

2,59

2,25

1,94

1,67

1,44

1,24

1,09

35,3

7,6

1087

1342

1684

2131

2707

3436

4349

5369



3,10

2,72

2,36

2,04

1,75

1,51

1,30

1,14

37,2

7,8

1116

1378

1728

2187

2778

3527

4464

5511



3,25

2,85

2,48

2,14

1,84

1,59

1,37

1,20

39,1

8,0

1145

1413

1772

2243

2849

3617

4578

5652



3,41

2,99

2,60

2,24

1,93

1,66

1,43

1,26

41,1

8,2

1173

1448

1817

2299

2920

3708

4693

5793



3,57

3,13

2,72

2,35

2,02

1,74

1,50

1,32

43,2

8,4

1202

1484

1861

2355

2992

3798

4807

5935



3,74

3,27

2,84

2,45

2,11

1,82

1,57

1,38

45,2

8,6

1230

1519

1905

2412

3063

3889

4921

6076



3,90

3,42

2,97

2,56

2,21

1,90

1,64

1,44

47,4

8,8

1259

1554

1950

2468

3134

3979

5036

6217


4,07

3,57

3,10

2,68

2,31

1,98

1,71

1,50

49,5

9,0

1288

1590

1994

2524

3205

4069

5150

6359



4,25

3,73

3,23

2,79

2,41

2,07

1,79

1,57

51,8

9,2

1316

1625

2038

2580

3271

4160

5265

6500



4,43

3,88

3,37

2,91

2,51

2,16

1,86

1,63

54,0

9,4

1345

1660

2080

2636

3348

4250

5379

6641



4,61

4,04

3,50

3,02

2,61

2,24

1,94

1,70

56,4

9,6

1373

1696

2127

2692

3419

4341

5494

6782



4,80

4,20

3,65

3,15

2,71

2,34

2,02

1,77

58,7

9,8

1402

1731

2171

2748

3490

4431

5608

6924



4,98

4,37

3,79

3,27

2,82

2,43

2,09

1,84

61,2

10,0

1431

1766

2216

2804

3561

4522

5723

7065



5,17

4,54

3,94

3,40

2,93

2,52

2,18

1,91

63,6

10,2

1459

1802

2260

2860

3633

4612

5837

7206



5,37

4,81

4,09

3,53

3,04

2,62

2,26

1,98

66,2

10,4

1488

1837

2304

2916

3704

4702

5952

7348



5,57

4,88

4,24

3,66

3,15

2,72

2,34

2,05

68,7

10,6

1516

1872

2349

2972

3775

4793

6066

7489



5,77

5,06

4,39

3,79

3,27

2,81

2,43

2,13

71,3

10,8

1545

1908

2393

3028

3846

4883

6180

7630



5,98

5,24

4,55

3,93

3,38

2,91

2,51

2,20

74,0

11,0

1574

1943

2437

3084

3918

4974

6295

7772



6,19

5,42

4,71

4,06

3,50

3,01

2,60

2,28

76,7

11,2

1602

1978

2481

3141

3989

5064

6409

7913



6,40

5,61

4,81

4,20

3,62

3,12

2,69

2,36

79,5

11,4

1631

2014

2526

3197

4060

5155

6524

8054



6,62

5,80

5,03

4,35

3,74

3,22

2,78

2,44

82,3

11,6

1660

2049

2570

3253

4131

5245

6638

8195



6,84

6,00

5,20

4,49

3,87

3,33

2,88

2,52

85,2

11,8

1688

2084

2614

3309

4203

5335

6753

8337



7,06

6,19

5,37

4,64

3,99

3,44

2,97

2,60

88,1

12,0

1717

2120

2659

3365

4274

5426

5867

8478



7,29

6,39

5,55

4,79

4,12

3,55

3,06

2,69

91,0

12,2

1745

2155

2703

3421

4345

5516

6982

8619

7,52

6,59

5,72

4,94

4,26

3,67

3,16

2,77

94,0

12,4

1774

2190

2747

3477

4416

5607

7096

8761



7,76

6,80

5,90

5,09

4,39

3,78

3,26

2,86

97,1

12,6

1803

2225

2792

3533

4487

5697

7211

8902



7,99

7,00

6,08

5,25

4,52

3,89

3,36

2,95

100,2

12,8

1831

2261

2836

3589

4559

5788

7327

9043



8,23

7,22

6,26

5,41

4,66

4,01

3,46

3,03

103,4

13,0

1860

2296

2880

3645

4630

5878

7439

9185



8,48

7,44

6,45

5,57

4,80

4,13

3,57

3,13

106,6

13,2

1888

2331

2925

3701

4701

5969

7554

9326



8,73

7,65

6,64

5,73

4,94

4,25

3,67

3,22

109,8

13,4

1917

2367

2969

3757

4778

6059

7668

9467



8,98

7,87

6,83

5,90

5,08

4,37

3,77

3,31

113,1

13,6

1946

2402

3013

3814

4844

6149

7783

9608



9,23

8,09

7,03

6,06

5,22

4,50

3,88

3,40

116,5

13,8

1974

2437

3058

3870

4915

6240

7897

9750



9,49

8,32

7,22

6,23

5,37

4,62

3,99

3,50

119,9

14,0

2003

2473

3102

3926

4986

6330

8012

9891



9,76

8,55

7,43

6,41

5,52

4,75

4,10

3,60

123,3

14,2

2032

2508

3146

3982

5057

6421

8126

10032



10,0

8,78

7,63

6,58

5,67

4,88

4,21

3,69

126,8

14,4

2060

2543

3190

4038

5129

6511

8241

10174



10,3

9,01

7,83

6,76

5,82

5,01

4,32

3,79

130,4

14,6

2089

2579

3235

4094

5200

6602

8355

10315



10,6

9,26

8,04

6,94

5,98

5,15

4,44

3,90

134,0

14,8

2117

2614

3279

4150

5271

6692

8470

10456



10,8

9,51

8,25

7,12

6,14

5,28

4,56

4,00

137,6

15,0

2146

2649

3323

4206

5342

6782

8584

10598



11,1

9,75

8,46

7,30

6,29

5,42

4,68

4,10

141,3

15,2

2175

2684

3368

4262

5413

6873

8698

10739



11,4

10,0

8,68

7,49

6,46

5,56

4,80

4,20

145,0

15,4

2203

2720

3412

4318

5485

6963

8813

10880



11,7

10,2

8,89

7,67

6,61

5,69

4,91

4,31

148,8

15,6

2232

2755

3456

4374

5556

7054

8927

11021



12,0

10,5

9,11

7,87

6,77

5,83

5,03

4,41

152,7

15,8

2260

2791

3501

4430

5627

7144

9042

11163



12,3

10,8

9,34

8,06

6,95

5,98

5,16

4,53

156,6

16,0

2289

2826

3545

4487

5698

7235

9156

11304



12,6

11,0

9,56

8,26

7,11

6,12

5,28

4,63

160,5

16,2

2318

2861

3589

4543

5770

7325

9271

11445



12,9

11,3

9,80

8,46

7,29

6,27

5,41

4,75

164,5

16,4

2346

2897

3634

4599

5841

7415

9385

11587



13,2

11,6

10,0

8,66

7,46

6,42

5,54

4,86

168,5

16,6

2375

2932

3678

4655

5912

7506

9500

11728



13,5

11,8

10,3

8,85

7,63

6,57

5,67

4,97

172,6

16,8

2404

2967

3722

4711

5983

7596

9614

11869



13,8

12,1

10,5

9,06

7,80

6,72

5,80

5,08

176,2

17,0

2432

3003

3766

4767

6054

7687

9729

12011



14,1

12,4

10,7

9,27

7,99

6,88

5,94

5,20

180,9

17,2

2461

3038

3811

4823

6126

7777

9843

12152



14,4

12,6

11,0

9,47

8,16

7,03

6,06

5,32

185,2

17,4

2489

3073

3855

4879

6197

7868

9957

12293



14,7

12,9

11,2

9,69

8,35

7,19

6,20

5,44

189,4

17,6

2518

3109

3899

4935

6268

7958

10072

12434



15,1

13,2

11,5

9,90

8,53

7,34

6,34

5,55

193,8

17,8

2447

3144

3944

4991

6339

8048

10186

12576



15,4

13,5

11,7

10,1

8,72

7,51

6,48

5,68

198,2

18,0

2575

3179

3988

5041

6411

8139

10301

12717



15,7

13,8

12,0

10,3

8,91

7,67

6,62

5,80

202,6

18,2

2604

3215

4032

5103

6482

8229

10415

12858



16,1

14,1

12,2

10,6

9,10

7,83

6,76

5,93

207,1

18,4

2632

3250

4077

5160

6553

8320

10530

13000



16,4

14,4

12,5

10,8

9,29

8,00

6,90

6,05

211,6

18,6

2661

3285

4121

5216

6624

8410

10644

13141



16,8

14,7

12,7

11,0

9,48

8,16

7,05

6,18

216,2

18,8

2690

3321

4165

5272

6696

8501

10759

13282



17,1

15,0

13,0

11,2

9,86

8,34

7,19

6,31

220,8

19,0

2718

3356

4210

5328

6767

8591

10873

13424



17,5

15,3

13,3

11,5

9,88

8,51

7,34

6,44

225,5

19,2

2747

3391

4254

5384

6838

8681

10987

13565



17,8

15,6

13,5

11,7

10,1

8,67

7,48

6,56

230,2

19,4

2775

3427

4298

5440

6909

8772

11102

13706



18,2

15,9

13,8

11,9

10,3

8,85

7,63

6,69

235,0

19,6

2804

3462

4343

5496

6980

8862

11216

13847



18,5

16,2

14,1

12,2

10,5

9,02

7,79

6,83

239,8

19,8

2833

3487

4387

5552

7052

8953

11331

13989


18,9

16,5

14,4

12,4

10,7

9,19

7,93

6,96

244,6

20,0

2861

3533

4431

5668

7123

9043

11445

14130



19,3

16,9

14,7

12,6

10,9

9,38

8,10

7,10

249,6

20,2

2890

3568

4475

5664

7194

9134

11560

14271



19,6

17,2

14,9

12,9

11,1

9,56

8,25

7,23

257,0

20,5

2933

3621

4542

5748

7301

9269

11731

14483



20,2

17,7

15,3

13,2

11,4

9,83

8,48

7,44

269,7

21,0

3004

3709

4653

5889

7479

9495

12018

14837



21,1

18,5

16,1

13,9

12,0

10,3

8,88

7,79

282,7

21,5

3076

3797

4764

6029

7657

9721

12304

15190



22,1

19,4

16,8

14,5

12,5

10,8

9,30

8,15

296,0

22,0

3147

3886

4874

6169

7835

9948

12590

15543



23,1

20,3

17,6

15,2

13,1

11,3

9,72

8,52

309,6

22,5

3219

3974

4985

6309

8013

10174

12876

15896



24,1

21,1

18,4

15,8

13,7

11,8

10,1

8,89

323,5

23,0

3291

4062

5096

6449

8191

10400

13162

16250



25,2

22,1

19,1

16,5

14,2

12,3

10,6

9,28

337,8

23,5

3362

4151

5207

6590

8369

10626

13448

16603



26,2

23,0

20,0

17,2

14,8

12,8

11,0

9,67

352,3

24,0

3434

4239

5317

6730

8548

10852

13734

16956



27,3

24,0

20,8

17,9

15,5

13,3

11,5

10,1

367,1

24,5

3503

4327

5428

6870

8726

11078

14020

17309



28,4

24,9

21,6

18,7

16,1

13,8

12,0

10,5

382,3

25,0

3575

4416

5539

7010

8904

11304

14307

17663



29,5

25,9

22,5

19,4

16,7

14,4

12,4

10,9




, Па

, м/с

, мм

560

630

710

800

900

1000

1120

1250

1400

1600

1

2

3

4

5

6

7

8

9

10

11

12

15,3

5,0

4431

5608

7123

9043

11445

14130

17725

22078

27695

36173



0,46

0,40

0,34

0,29

0,25

0,22

0,19

0,17

0,15

0,12

16,5

5,2

4608

5833

7408

9405

11903

14695

18434

22961

28803

37620



0,49

0,43

0,37

0,32

0,27

0,24

0,21

0,18

0,16

0,13

17,8

5,4

4786

6057

7693

9767

12361

15260

19143

23844

29910

39067



0,53

0,46

0,39

0,34

0,29

0,26

0,22

0,19

0,17

0,14

19,2

5,6

4963

6281

7978

10128

12810

15826

19851

24727

31018

40514



0,56

0,49

0,42

0,36

0,31

0,27

0,24

0,21

0,18

0,15

20,6

5,8

5140

6506

8263

10490

13277

16391

20561

25611

32126

41960



0,60

0,52

0,45

0,39

0,33

0,29

0,25

0,22

0,19

0,16

22,0

6,0

5317

6730

8548

10852

13734

16956

21270

26494

33234

43407



0,64

0,55

0,48

0,41

0,35

0,31

0,27

0,23

0,20

0,17

23,5

6,2

5495

6954

8832

11214

14191

17521

21979

27377

34342

44854



0,68

0,59

0,51

0,44

0,38

0,33

0,29

0,25

0,22

0,18

25,1

6,4

5672

7178

9117

11575

14650

18086

22688

28260

35449

46301



0,72

0,62

0,54

0,46

0,40

0,35

0,30

0,26

0,23

0,19

26,6

6,6

5849

7403

9402

11937

15108

18652

23397

29143

36557

47748



0,76

0,66

0,57

0,49

0,42

0,37

0,32

0,28

0,24

0,21

28,3

6,8

6026

7527

9687

12299

15566

19217

24106

30026

37665

49195



0,81

0,70

0,60

0,52

0,45

0,39

0,34

0,30

0,26

0,22

30,0

7,0

6204

7851

9972

12660

16023

19782

24815

30910

38773

50642



0,85

0,74

0,63

0,55

0,47

0,41

0,36

0,31

0,27

0,23

31,7

7,2

6381

8076

10260

13022

16481

20347

25524

31792

39881

52089



0,90

0,77

0,67

0,57

0,50

0,43

0,38

0,33

0,29

0,24

33,5

7,4

6558

8300

10540

13384

16939

20912

26233

32676

40988

53536



0,94

0,81

0,70

0,60

0,52

0,46

0,40

0,35

0,30

0,25

35,3

7,6

6735

8524

10830

13746

17397

21478

26942

33559

42096

54983



0,99

0,86

0,74

0,63

0,55

0,48

0,42

0,36

0,32

0,27

37,2

7,8

6913

8749

11112

14107

17854

22043

27650

34442

43204

56430



1,04

0,90

0,77

0,67

0,57

0,50

0,44

0,38

0,33

0,28

39,1

8,0

7090

8973

11397

14469

18312

22608

28359

35325

44312

57876



1,09

0,94

0,81

0,70

0,60

0,53

0,46

0,40

0,35

0,29

41,1

8,2

7267

9197

11682

14831

18770

23173

29068

36208

45419

59323



1,14

0,99

0,85

0,73

0,63

0,55

0,48

0,42

0,36

0,31

43,2

8,4

7444

9422

11967

15193

19228

23738

29777

37091

46527

60770



1,19

1,03

0,89

0,76

0,66

0,58

0,50

0,44

0,38

0,32

45,2

8,6

7622

9646

12251

15554

19686

24304

30486

37974

47635

62217



1,25

1,08

0,93

0,80

0,69

0,61

0,53

0,46

0,40

0,34

47,4

8,8

7799

9870

12536

15916

20144

24869

31195

38858

48743

63664



1,30

1,12

0,97

0,83

0,72

0,63

0,55

0,48

0,41

0,35

49,5

9,0

7976

10095

12821

16277

20602

25434

31904

39741

49851

65111



1,36

1,17

1,01

0,87

0,75

0,66

0,57

0,50

0,43

0,37

51,8

9,2

8153

10319

13106

16640

21059

25999

32613

40624

50958

66558



1,42

1,22

1,05

0,91

0,78

0,69

0,60

0,52

0,45

0,38

54,0

9,4

8331

10543

13391

17001

21517

26564

33322

41507

52066

68005



1,47

1,27

1,09

0,94

0,81

0,71

0,62

0,54

0,47

0,40

56,4

9,6

8508

10768

13676

17363

21975

27130

34031

42390

53174

69452



1,53

1,32

1,14

0,98

0,85

0,74

0,65

0,56

0,49

0,41

58,7

9,8

8685

10992

13961

17724

22433

27695

34740

43273

54282

70899



1,59

1,38

1,18

1,02

0,88

0,77

0,67

0,58

0,51

0,43

61,2

10,0

8862

11216

14246

18086

22890

28260

35449

44156

55389

72346



1,65

1,43

1,23

1,06

0,90

0,80

0,70

0,61

0,53

0,45

63,6

10,2

9040

11441

14531

18448

23348

28825

36158

45039

55497

73793



1,72

1,48

1,28

1,10

0,95

0,83

0,72

0,63

0,55

0,46

66,2

10,4

9217

11655

14816

18810

23806

29390

36867

45923

57605

75239



1,78

1,54

1,32

1,14

0,98

0,87

0,75

0,65

0,57

0,48

68,7

10,6

9394

11889

15101

19172

24264

29956

37576

46806

58713

76686



1,85

1,59

1,37

1,18

1,02

0,89

0,78

0,68

0,59

0,50

71,3

10,8

9571

12114

15386

19533

24722

30521

38285

47689

59821

78133



1,91

1,65

1,42

1,22

1,06

0,93

0,80

0,70

0,61

0,51

74,0

11,0

9749

12338

15670

19895

25180

31086

38994

48572

60929

79580



1,98

1,71

1,47

1,27

1,09

0,96

0,83

0,73

0,63

0,53

76,7

11,2

9926

12562

15956

20257

25637

31851

39703

49455

62036

81027



2,05

1,71

1,52

1,31

1,13

0,99

0,86

0,75

0,65

0,55

79,5

11,4

10103

12787

16240

20618

26095

32216

40412

60338

63144

82474



2,12

1,83

1,57

1,35

1,17

1,03

0,89

0,78

0,67

0,57

82,3

11,6

10280

13011

16525

20980

26553

32781

41121

51221

64252

83921



2,19

1,89

1,63

1,40

1,21

1,06

0,92

0,80

0,70

0,59

85,2

11,8

10458

13235

16810

21342

27011

33347

41830

52104

65360

86368



2,26

1,95

1,68

1,45

1,25

1,09

0,95

0,83

0,72

0,61

88,1

12,0

10635

13460

17095

21704

27469

33912

42539

52988

66468

86819



2,33

2,01

1,73

1,49

1,29

1,13

0,98

0,86

0,74

0,63

91,0

12,2

10812

13884

17380

22065

27927

34477

43248

53871

67575

88262



2,41

2,08

1,79

1,54

1,33

1,17

1,01

0,88

0,77

0,65

94,0

12,4

10989

13908

17665

22427

28384

35042

43957

54754

68683

89709



2,48

2,14

1,84

1,59

1,37

1,20

1,04

0,91

0,79

0,67

97,1

12,6

11167

14133

17950

22789

28842

35607

44666

55637

69791

91159



2,56

2,21

1,90

1,64

1,41

1,24

1,08

0,94

0,81

0,69

100,2

12,8

11344

14357

18235

23151

29300

36173

45375

56520

70899

92602



2,63

2,27

1,96

1,69

1,45

1,28

1,11

0,97

0,84

0,71

103,4

13,0

11521

14581

18520

23512

29758

36738

46084

57403

72006

94049



2,71

2,34

2,02

1,74

1,50

1,31

1,14

1,00

0,86

0,73

106,6

13,2

16698

14806

18805

23874

30216

37303

46793

58286

73114

95496



2,79

2,41

2,08

1,79

1,54

1,35

1,17

1,02

0,89

0,75

109,8

13,4

11876

15030

19090

24236

30673

37868

47502

59169

74222

96943



2,87

2,48

2,13

1,84

1,59

1,39

1,21

1,05

0,91

0,77

113,1

13,6

12053

15254

19374

24598

31131

38434

48211

60053

75330

98390



2,95

2,55

2,19

1,89

1,63

1,43

1,24

1,08

0,94

0,80

116,5

13,8

12230

15479

19659

24959

31589

39000

48920

60936

76438

99837



3,03

2,62

2,26

1,94

1,68

1,47

1,28

1,11

0,97

0,82

119,9

14,0

12407

15703

19944

25321

32047

39564

49629

61819

77545

101284



3,12

2,69

2,32

2,00

1,72

1,51

1,31

1,14

0,99

0,84

123,3

14,2

12585

15927

20229

25683

32505

40129

50338

62702

78653

102731



3,21

2,77

2,38

2,05

1,77

1,55

1,35

1,18

1,02

0,86

126,8

14,4

12762

16152

20514

26044

32962

40694

51047

63585

79761

104178



3,29

2,84

2,44

2,11

1,82

1,59

1,38

1,21

1,05

0,89

130,4

14,6

12939

16376

20799

28406

33420

41260

51756

64468

80869

105625



3,38

2,92

2,51

2,16

1,87

1,64

1,42

1,24

1,08

0,91

134,0

14,8

13116

16600

21084

26768

33878

41825

52465

65351

81977

107011



3,47

2,99

2,58

2,22

1,92

1,68

1,48

1,27

1,10

0,93

137,6

15,0

13294

16825

21369

27130

34336

42390

53174

56234

83084

108518



3,56

3,07

2,64

2,28

1,97

1,72

1,50

1,30

1,13

0,96

141,3

15,2

13471

17049

21654

27491

34794

42955

53883

67118

84192

109965



3,65

3,15

2,71

2,33

2,02

1,77

1,53

1,34

1,16

0,98

145,0

15,4

13648

17273

21939

27853

35252

43520

54592

68001

85300

111412



3,74

3,23

2,78

2,39

2,06

1,81

1,57

1,37

1,19

1,01

148,8

15,6

13825

17498

22224

28215

35709

44086

55301

68884

86408

112859



3,83

3,31

2,85

2,45

2,12

1,86

1,61

1,40

1,22

1,03

152,7

15,8

14002

17722

22508

28576

36167

44651

56010

69767

87516

114305



3,93

3,39

2,92

2,51

2,17

1,90

1,65

1,41

1,25

1,06

156,6

16,0

14180

17946

22793

28938

36625

45216

56719

70650

88623

115753



4,02

3,47

2,99

2,51

2,22

1,95

1,69

1,47

1,28

1,08

160,5

16,2

14357

18171

23078

29300

37083

45781

57428

71533

89731

117200



4,12

3,55

3,06

2,64

2,27

2,00

1,73

1,51

1,31

1,11

164,5

16,4

14534

18395

23363

29662

37541

46346

58137

72416

90839

118647



4,22

3,64

3,18

2,70

2,33

2,04

1,77

1,55

1,34

1,13

168,5

16,6

14711

18619

23648

30023

37998

46912

58846

73299

91947

120094



4,31

3,72

3,20

2,76

2,38

2,09

1,81

1,58

1,37

1,16

172,6

16,8

14889

18844

23933

30385

38456

47477

59555

74183

93055

121541



4,41

3,81

3,28

2,82

2,44

2,14

1,86

1,62

1,40

1,19

176,8

17,0

15066

19068

24218

30747

38914

48042

60264

75066

94162

122988



4,52

3,90

3,36

2,89

2,49

2,19

1,90

1,66

1,44

1,22

180,9

17,2

15243

19292

24503

31109

39372

48607

60973

75949

95270

124434



4,61

3,98

3,43

2,95

2,55

2,24

1,94

1,69

1,47

1,24

185,2

17,4

15420

19517

24788

31470

39829

49172

61682

76832

96378

125887



4,72

4,07

3,51

3,02

2,61

2,29

1,98

1,73

1,50

1,27

189,4

17,6

15598

19741

25073

31832

40287

49738

62391

77715

97486

127328



4,82

4,16

3,58

3,08

2,66

2,34

2,03

1,77

1,53

1,30

193,8

17,8

15775

19965

25357

32194

40745

50303

63100

78598

98593

128775



4,93

4,25

3,66

3,15

2,72

2,39

2,07

1,81

1,57

1,33

198,2

18,0

15952

20190

25643

32556

41203

50868

63809

79481

99701

130222



5,03

4,35

3,74

3,22

2,78

2,44

2,12

1,85

1,60

1,36

202,6

18,2

16129

20414

25927

32917

41661

51433

64518

80364

100809

131669



5,14

4,44

3,82

3,29

2,84

2,49

2,16

1,89

1,64

1,38

207,1

18,4

16307

20638

26212

33279

42119

51998

65227

81248

101917

133116



5,25

4,53

3,90

3,36

2,90

2,54

2,21

1,93

1,67

1,41

211,6

18,6

16484

20862

26497

33841

42577

52564

65936

82131

103026

134563



5,36

4,63

3,98

3,43

2,96

2,60

2,25

1,97

1,71

1,44

216,2

18,8

16661

21087

26782

34002

43034

53129

66645

83014

104132

136010



5,47

4,72

4,07

3,50

3,02

2,65

2,30

2,01

1,74

1,47

220,8

19,0

16838

21311

27067

34364

43492

53694

62354

83897

105240

137457



5,58

4,82

4,15

3,57

3,08

2,71

2,35

2,05

1,78

1,50

225,5

19,2

17016

21535

27352

34726

43950

54259

68063

84780

106348

138904



5,69

4,91

4,23

3,64

3,15

2,76

2,39

2,09

1,81

1,53

230,2

19,4

17193

21760

27637

35088

44408

54824

68772

85663

107450

140350



5,81

5,01

4,32

3,72

3,21

2,81

2,44

2,13

1,85

1,56

235,0

19,6

17370

21984

27922

35449

44866

55390

69481

86546

108564

141797



5,92

5,11

4,40

3,79

3,27

2,87

2,49

2,17

1,88

1,59

239,8

19,8

17547

22208

28207

35811

45323

55959

70190

87429

109671

143244



6,04

5,21

4,49

3,86

3,33

2,92

2,54

2,21

1,92

1,63

244,6

20,0

17725

22433

28492

36173

45781

56520

70899

88313

110779

144691



6,16

5,31

4,58

3,94

3,40

2,98

2,59

2,26

1,96

1,66

257,0

20,5

18168

22994

29204

37077

48926

57933

72671

90520

113549

148308



6,45

5,57

4,79

4,13

3,56

3,13

2,71

2,37

2,05

1,74

269,7

21,0

18611

23554

29916

37981

48070

59346

74443

92728

116318

151926



6,76

5,83

5,02

4,33

3,73

3,27

2,84

2,48

2,15

1,82

282,7

21,5

19054

24115

30629

38886

49215

60759

76216

94936

119088

155543



7,07

6,10

5,26

4,53

3,91

3,43

2,97

2,59

2,25

1,90

296,0

22,0

19497

24676

31341

39790

60359

62172

77989

97144

121857

159160



7,39

6,38

5,49

4,73

4,08

3,58

3,11

2,71

2,35

1,99

309,6

22,5

19940

25237

32053

40694

51504

63585

79761

99352

124627

162778



7,12

6,66

5,73

4,94

4,26

3,74

3,25

2,83

2,46

2,08

323,5

23,0

20383

25798

32765

41599

52648

64998

81533

101559

127396

166399



8,05

6,95

5,98

5,15

4,45

3,90

3,39

2,95

2,56

2,17

337,8

23,5

20826

26359

33478

42503

53793

66411

83306

103767

130166

170012



8,39

7,24

6,24

5,37

4,63

4,07

3,53

3,08

2,67

2,26

352,3

24,0

21270

26919

34190

43407

54937

67824

85078

105976

132939

173629



8,74

7,55

6,50

5,60

4,83

4,24

3,68

3,21

2,78

2,35

367,1

24,5

21713

27480

34902

44312

56082

69237

86851

108183

135705

177246



9,09

7,85

6,76

5,82

5,02

4,41

3,82

3,33

2,89

2,45

382,3

25,0

22156

28041

35615

45216

57227

70650

88623

110391

138474

180864



3,45

8,16

7,02

6,05

5,22

4,58

3,97

3,47

3,01

2,54




Приложение 7

Коэффициенты местных сопротивлений



N п/п

Способ подачи воздуха

Конструкция

Значение

1

Вход в трубу, заделанную в стену






0

0,002

0,01

0,05

0,2

0,5

1,0


0

0,50

0,57

0,68

0,80

0,92

1,0

0,94




0,02 и более

0,50

0,51

0,52

0,65

0,66

0,72

0,72

2

Вход в трубу, заделанную заподлицо в стену



=0,5

3

Вход в трубу с сеткой




0,4

0,5

0,6

0,7

0,8

0,9

1,0


 - живое сечение сетки
 - площадь отверстия


4,0

2,65

1,97

1,58

1,32

1,14

1,0

4

Вход в конический коллектор



Значение








0

10

30

60

100

140

180



0,025

1,0

0,96

0,90

0,80

0,69

0,59

0,50



0,050

1,0

0,93

0,80

0,67

0,58

0,53

0,50



0,10

1,0

0,80

0,55

0,41

0,41

0,44

0,50



0,25

1,0

0,68

0,30

0,17

0,22

0,34

0,50



0,60

1,0

0,45

0,18

0,13

0,21

0,33

0,50



1,0

1,0

0,32

0,14

0,10

0,18

0,30

0,50

5

Выход свободный из трубы с отводом



Значение















0

0,5

1,0

1,5

2,0

3,0

4,0

6,0

8,0

10,0


0,0

2,95

3,13

3,23

3,00

2,72

2,40

2,24

2,10

2,05

2,00


0,2

2,15

2,15

2,08

1,84

1,70

1,60

1,56

1,52

1,49

1,48


0,5

1,80

1,54

1,43

1,36

1,32

1,26

1,22

1,19

1,19

1,19


1,0

1,46

1,19

1,11

1,09

1,09

1,09

1,09

1,09

1,09

1,09



2,0

1,19

1,10

1,06

1,04

1,04

1,04

1,04

1,04

1,04

1,04

6

Выход из меньшего сечения в большее и наоборот



Внезапное расширение потока



0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

1,0



1,0

0,31

0,64

0,54

0,36

0,25

0,15

0,09

0,04

0


Внезапное сужение потока



При любых формах сечения  к скорости в меньшем сечении


0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

1,0



0,5

0,45

0,40

0,35

0,30

0,25

0,20

0,15

0,1

0

7

Круглый дефлектор ЦАГИ



=0,64

8

Насадка





1,0

1,25

1,5

1,75

2,0

2,25

2,5

3,0



10

1,0

0,64

0,46

0,38

0,29

0,25

0,22

0,20



15

1,0

0,65

0,47

0,39

0,31

0,28

0,26

0,24



20

1,0

0,66

0,49

0,40

0,35

0,33

0,31

0,29





25

1,0

0,67

0,50

0,42

0,38

0,36

0,34

0,32

9

Вытяжная шахта с зонтом




0,10

0,20

0,25

0,30

0,35

0,40

0,50

0,60

0,80

1,0




4,0

2,30

1,90

1,60

1,40

1,30

1,15

1,10

1,0

1,0




10

Вытяжная шахта с диффузором и зонтом




0,10

0,20

0,25

0,30

0,35

0,40

0,50

0,60

0,80

1,00



2,60

1,20

1,00

0,80

0,70

0,65

0,60

0,60

0,60

0,60



11

Колено -образное



Для квадратного и круглого сечения



0

0,4

0,6

0,8

1,0

1,2

1,4

1,6

1,8

2,0



0

0,62

0,90

1,61

2,63

3,61

4,01

4,18

4,22

4,18






2,4

2,8

3,2

4,0

5,0

6,0

7,0

9,0

10,0

-



3,65

3,30

3,20

3,08

2,92

2,80

2,70

2,60

2,45

2,30

При прямоугольном сечении значение  следует умножить на




0,25

0,5

0,75

1,0

1,5

2,0

3,0

4,0

5,0

6,0

7,0

8,0




1,10

1,07

1,04

1,00

0,95

0,90

0,83

0,78

0,75

0,72

0,71

0,70

12

П-образное колено квадратного и прямоугольного сечения с одинаковыми площадями входа и выхода



Для квадратного сечения




0

0,2

0,4

0,6

0,8

1,0

1,2

1,4

1,6

1,8

2,0

2,4


1. =0,5



7,9

6,9

6,1

6,4

4,7

4,3

4,2

4,3

4,4

4,6

4,8

5,3


2. =0,73




4,5

3,6

2,9

2,5

2,4

2,3

2,3

2,3

2,4

2,6

2,7

3,2


3. =1,0



3,6

2,5

1,8

1,4

1,3

1,2

1,2

1,3

1,4

1,5

1,6

2,3


4. =2,0



3,9

2,4

1,5

1,0

0,8

0,7

0,7

0,6

0,6

0,6

0,6

0,7

13

Отводы круглого и прямоугольного сечения



Для круглого и квадратного сечения
(гнутые и штампованные)




20

30

45

60

75

90

110

130

150

180



При =1




0,06

0,09

0,13

0,16

0,19

0,21

0,24

0,25

0,27

0,29



При =1,5




0,05

0,08

0,10

0,13

0,15

0,17

0,19

0,20

0,22

0,24



При =2




0,05

0,07

0,09

0,12

0,14

0,15

0,17

0,18

0,19

0,21

Для круглого сечения и звеньев




30

45

60

90



При =1,5




0,20

0,25

0,30

0,40



При =2




0,15

0,20

0,30

0,35

14

Тройник вытяжной, проход =30°





 относить к



0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9


0,2

0,6

0,3

0,3

0,3

0,3

0,3

0,2

0

-0,5

-4



0,7

0,3

0,3

0,3

0,3

0,3

0,3

0,3

-0,1

-2,8



0,8

0,4

0,4

0,4

0,4

0,4

0,4

0,4

-0,3

-2,3


0,3

0,5

0,3

0,3

0,3

0,3

0,3

0,2

-0,1

-2,1

-15



0,6

0,3

0,3

0,3

0,3

0,3

0,2

-0,1

-1,4

-11



0,7

0,3

0,3

0,3

0,3

0,3

0,2

0,0

-1,0

-8




0,8

0,4

0,4

0,4

0,4

0,4

0,3

0,1

-0,6

-7


Коэффициенты сопротивления тройников даны с учетом коэффициентов сопротивления полуотводов

0,4

0,5

0,2

0,2

0,2

0,2

0,1

0,0

-0,9

-4,6

-28


0,6

0,2

0,2

0,2

0,2

0,1

0,0

-0,6

-3,2

-20


0,7

0,2

0,2

0,2

0,2

0,1

0,0

-0,4

-2,4

-14


0,8

0,2

0,2

0,2

0,2

0,1

0,0

-0,4

-2,4

-14




0,5

0,3

0,2

0,2

0,2

0,1

-0,3

-1,3

-5,4

-19

-100





0,4

0,2

0,2

0,2

0,1

-0,1

-0,9

-3,4

-13,6

-75





0,5

0,2

0,2

0,2

0,2

0,0

-0,5

-2,1

-8,1

-46





0,6

0,2

0,2

0,2

0,2

0,1

-0,1

-1,1

-4,7

-30





0,7

0,2

0,2

0,2

0,2

0,1

-0,1

-0,9

-4,1

-24





0,8

0,2

0,2

0,2

0,2

0,1

0,0

-0,8

-3,8

-23




0,6

0,2

0,2

0,2

0,1

-0,1

-0,1

-3,0

-8,0

-26

-140





0,3

0,2

0,2

0,2

0,0

-0,6

-2,1

-6,8

-23

-125





0,4

0,2

0,2

0,2

0,1

-0,2

-1,5

-5,0

-17

-96





0,5

0,2

0,2

0,2

0,1

-0,1

-0,8

-2,5

-10

-57





0,6

0,2

0,2

0,2

0,2

0,1

-0,2

-1,2

-6,3

-40





0,7

0,2

0,2

0,2

0,2

0,1

-0,1

-1,2

-5,4

-36





0,8

0,2

0,2

0,2

0,2

0,1

0,0

-1,0

-4,5

-31




0,7

0,2

0,2

0,2

0,0

-0,4

-1,5

-4,0

-12

-38

-200





0,3

0,2

0,2

0,2

0,0

-0,6

-2,5

-8

-28

-150





0,4

0,2

0,2

0,2

0,1

-0,3

-1,9

-7

-25

-140





0,5

0,2

0,2

0,2

0,1

-0,2

-1,3

-5

-16

-91





0,6

0,2

0,2

0,2

0,2

0,1

-0,3

-1,6

-7

-49




0,8

0,2

0,2

0,2

0,0

-0,5

-2,0

-5,6

-16

-52

-278





0,3

0,2

0,2

0,1

-0,1

-1,1

-3,4

-10

-35

-192





0,4

0,2

0,2

0,2

0,0

-0,7

-2,8

-9

-30

-173





0,5

0,2

0,2

0,2

0,1

-0,3

-1,8

-6

-20

-115





0,6

0,2

0,2

0,2

0,2

-0,1

-0,4

-2,3

-10

-64




0,9

0,2

0,2

0,2

0,0

-0,6

-2,8

-8,3

-23

-74

-387





0,3

0,2

0,2

0,1

-0,2

-1,6

-5,3

-15

-48

-266





0,4

0,2

0,2

0,2

0,0

-1,0

-3,5

-11

-36

-206





0,5

0,2

0,2

0,2

0,1

-0,3

-2,0

-7

-24

-137





0,6

0,2

0,2

0,2

0,2

-0,1

-0,4

-2,3

-12

-80




1,0

0,2

0,2

0,0

0,4

-1,8

-5,2

-13

-34

-105

-540





0,3

0,2

0,2

0,0

-0,8

-3,2

-8,4

-23

-71

-375





0,4

0,2

0,2

0,1

-0,2

-1,6

-5,0

-14

-47

-255





0,5

0,2

0,2

0,2

0,0

-0,5

-2,2

-8

-26

-155





0,6

0,2

0,2

0,2

0,2

0,1

-0,5

-2,8

-15

-100

15

Тройник вытяжной, проход =45°





 относить к



0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9


0,2

0,6

0,6

0,6

0,6

0,6

0,5

0,5

0,4

-0,1

-0,3


0,7

0,6

0,6

0,6

0,6

0,5

0,6

0,5

0,3

-1,4


0,8

0,6

0,6

0,6

0,6

0,5

0,6

0,5

0,4

-0,4


0,3

0,6

0,6

0,6

0,6

0,6

0,6

0,5

0,5

-0,3

-6,3



0,7

0,6

0,6

0,6

0,6

0,6

0,6

0,5

0,0

-4,1



0,8

0,6

0,6

0,6

0,6

0,6

0,6

0,5

0,2

-2,3


0,4

0,6

0,6

0,6

0,6

0,6

0,6

0,6

0,5

-0,8

-10,4



0,7

0,6

0,6

0,6

0,6

0,6

0,6

0,5

-0,5

-7,2



0,8

0,6

0,6

0,6

0,6

0,6

0,6

0,5

-0,2

-5,6


0,5

0,5

0,4

0,4

0,5

0,6

0,5

0,4

-0,2

-3,4

-25



0,6

0,4

0,5

0,5

0,6

0,6

0,5

0,1

-1,9

-16



0,7

0,4

0,5

0,5

0,6

0,6

0,5

0,2

-1,0

-11,3



0,8

0,4

0,5

0,3

0,6

0,6

0,5

0,4

-0,6

-7,5


0,6

0,2

0,2

0,2

0,1

-0,1

-1,0

-3,0

-8,0

-26

-140



0,3

0,2

0,2

0,2

0,2

-0,1

-1,0

-3,8

-14

-79



0,4

0,2

0,3

0,3

0,3

0,2

-0,2

-2,0

-8

-50



0,5

0,2

0,3

0,4

0,4

0,3

0,0

-1,2

-5,4

-36



0,6

0,2

0,3

0,4

0,4

0,4

0,1

-0,8

-3,6

-25


0,7

0,2

0,2

0,2

0,1

-0,2

-1,3

-4

-12

-38

-200



0,3

0,2

0,2

0,2

0,2

-0,1

-1,4

-4,9

-18

-100



0,4

0,2

0,3

0,3

0,3

0,1

-0,5

-27

-10

-61



0,5

0,2

0,3

0,4

0,4

0,2

-0,1

-1,6

-8

-47



0,6

0,2

0,3

0,4

0,4

0,2

0,0

-1,3

-7

-39


0,8

0,2

0,2

0,2

0,1

-0,4

-1,6

-5,3

-16

-52

-278



0,3

0,2

0,2

0,2

0,1

-0,3

-1,8

-6,4

-23

-128



0,4

0,2

0,3

0,3

0,3

0,1

-0,8

-3,6

-13

-77



0,5

0,2

0,3

0,4

0,4

0,2

-0,5

-2,9

-11

-58



0,6

0,2

0,3

0,4

0,4

0,2

-0,4

-2,6

-9

-52


0,9

0,2

0,2

0,2

0,0

-0,6

-2,4

-7,6

-21

-68

-350



0,3

0,2

0,2

0,2

0,0

-0,7

-2,8

-9

-30

-166



0,4

0,2

0,3

0,3

0,2

0,0

-1,0

-4,5

-16

-97



0,5

0,2

0,3

0,4

0,4

0,2

-0,5

-3,2

-13

-77



0,6

0,2

0,3

0,4

0,4

0,2

-0,5

-3,2

-12

-69



1,0

0,2

0,2

0,1

-0,1

-0,8

-3,6

-10

-27

-85

-445




0,3

0,2

0,2

0,1

-0,1

-1,2

-4,4

-13

-41

-225




0,4

0,2

0,3

0,3

0,2

0,0

-1,2

-5,6

-20

-115




0,5

0,2

0,3

0,4

0,4

0,2

-0,5

-3,3

-14

-80




0,6

0,2

0,3

0,4

0,4

0,2

-0,5

-3,2

-13

-70

16

Тройник вытяжной, боковое ответвление =30°



0,2

0,6

-150

-27

-8

-2,6

-0,6

0,0

0,2

0,4

0,4


 относить к


0,7

-210

-39

-12

-4,0

-1,2

-0,1

0,2

0,4

0,4



0,8

-292

-54

-17

-5,4

-1,7

-0,1

0,2

0,4

0,4


0,3

0,6

-87

-15

-4,0

-1,2

-0,1

0,2

0,3

0,4

0,4



0,7

-103

-18

-5

-1,4

-0,2

0,1

0,3

0,4

0,4



0,8

-160

-29

-8

-2,4

-0,4

0,1

0,3

0,4

0,4


0,4

0,6

-65

-17

-3,2

-0,8

0,0

0,2

0,4

0,4

0,4



0,7

-76

-13

-3,3

-0,8

0,0

0,2

0,3

0,4

0,4



0,8

-103

-17

-4,6

-0,8

0,0

0,2

0,3

0,4

0,4


Коэффициенты сопротивления тройников даны с учетом коэффициентов сопротивления полуотводов

0,5

0,3

-11,7

-1,0

0,6

0,8

1,0

1,0

1,0

1,0

1,0



0,4

-22,4

-2,4

0,5

0,8

0,9

0,9

0,9

0,9

0,9





0,5

-38

-6,3

-1,2

0,2

0,5

0,7

0,7

0,7

0,7



0,6

-52

-9

-2,5

-0,6

0,0

0,2

0,3

0,4

0,4



0,7

-70

-12

-3,0

-0,8

0,0

0,2

0,3

0,4

0,4



0,8

-77

-15

-4,0

-0,8

0,0

0,2

0,3

0,4

0,4

17

Тройник вытяжной симметричный



0,6

0,2

-4,2

-0,2

0,6

0,9

1,0

1,0

-

-

-


=30°


0,3

-10,4

-0,8

0,6

0,9

1,0

1,0

1,0

1,0

1,0



0,4

-18

-1,8

0,4

0,8

0,9

0,9

0,9

0,9

0,9




0,5

-30

-6,0

-0,1

0,5

0,7

0,7

0,7

0,7

0,7




0,6

-45

-8,1

-2,3

-0,6

0,0

0,2

0,3

0,4

0,4


0,7

0,2

-3,8

-0,1

0,7

0,9

1,0

1,0

-

-

-



0,3

-9

-0,6

0,7

0,9

1,0

1,0

1,0

1,0

1,0



0,4

-16

-1,2

0,6

0,8

0,9

0,9

0,9

0,9

0,9



0,5

-25

-4,7

0,0

0,6

0,7

0,7

0,7

0,7

0,7



0,6

-40

-7,2

-2,0

-0,6

0,0

0,2

0,3

0,4

0,4




0,8

0,2

-3,2

0,1

0,7

0,9

1,0

1,0

-

-

-





0,3

-8

-0,4

0,7

0,9

1,0

1,0

1,0

1,0

1,0





0,4

-14

-0,5

0,6

0,8

0,9

0,9

0,9

0,9

0,9





0,5

-23

-3,5

0,1

0,6

0,7

0,7

0,7

0,7

0,7





0,6

-36

-6,8

-1,8

-0,4

0,0

0,2

0,0

0,4

0,4




0,9

0,2

-2,5

0,2

0,8

1,0

1,0

1,0

-

-

-





0,3

-6,3

-0,1

0,8

1,0

1,0

1,0

1,0

1,0

1,0





0,4

-12

-0,1

0,7

0,8

0,9

0,9

0,9

0,9

0,9





0,5

-19

-2,5

0,2

0,6

0,7

0,7

0,7

0,7

0,7





0,6

-33

-5,9

-1,4

-0,2

0,1

0,2

0,3

0,4

0,4




1,0

0,2

-2,0

0,3

0,9

1,0

1,0

1,0

-

-

-





0,3

-5,4

0,2

0,9

1,0

1,0

1,0

1,0

1,0

1,0





0,4

-10

-0,4

0,7

0,9

0,9

0,9

0,9

0,9

0,9





0,5

-15

-1,4

0,3

0,6

0,7

0,7

0,7

0,7

0,7





0,6

-30

-5,0

-1,1

-0,1

0,1

0,3

0,4

0,4

0,4

18

Тройник вытяжной, боковое ответвление =45°



0,2

0,6

-170

-30

-9

-2,9

-0,8

0,1

0,4

0,5

0,5


 относить к


0,7

-238

-39

-11

-3,5

-0,9

-0,1

0,4

0,5

0,5



0,8

-295

-51

-16

-5,6

-1,9

-0,4

0,2

0,4

0,4


0,3

0,6

-126

-23

-6,6

-2,0

-0,4

0,3

0,5

0,5

0,5



0,7

-171

-30

-8,4

-2,5

-0,6

0,1

0,4

0,5

0,5



0,8

-221

-40

-12

-3,8

-1,2

-0,1

0,3

0,4

0,4


0,4

0,6

-94

-16

-44

-1,1

0,0

0,4

0,5

0,5

0,5



0,7

-128

-22

-6

-1,5

-0,1

0,3

0,5

0,5

0,5





0,8

-170

-30

-8

-2,4

-0,5

0,2

0,5

0,5

0,5


0,5

0,3

-10

-0,8

0,1

0,3

0,4

0,5

0,5

0,6

0,6



0,4

-20

-2,8

0,0

0,3

0,4

0,5

0,5

0,5

0,5



0,5

-45

-7,2

-1,5

0,0

0,4

0,5

0,5

0,5

0,5



0,6

-76

-13

-3,4

0,8

0,1

0,4

0,5

0,5

0,5



0,7

-106

-18

-4,9

-1,2

0,0

0,3

0,5

0,5

0,5



0,8

-135

-22

-5,4

-1,5

0,0

0,3

0,5

0,5

0,5

19

Тройник симметричный





=45°



0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9


0,6

0,2

-3,6

0,3

0,8

1,0

1,0

1,0

-

-

-



0,3

-9

-0,8

0,1

0,3

0,4

0,5

0,5

0,6

0,6



0,4

-17

-2,0

0,0

0,3

0,4

0,5

0,5

0,5

0,5



0,5

-30

-5,0

-0,8

0,2

0,4

0,5

0,5

0,5

0,5



0,6

-50

-8,1

-2,0

-0,3

0,2

0,5

0,5

0,5

0,5



0,7

-70

-12

-2,7

-0,5

0,2

0,5

0,5

0,5

0,5



0,8

-93

-14

-3,2

-0,6

0,2

0,5

0,5

0,5

0,5


0,7

0,2

-2,8

0,4

0,8

1,0

1,0

1,0

-

-

-



0,3

-7,7

-0,8

0,1

0,3

0,4

0,5

0,5

0,6

0,6



0,4

-14

-2,0

0,0

0,3

0,4

0,5

0,5

0,5

0,5



0,5

-25

-3,8

-0,6

0,2

0,4

0,5

0,5

0,5

0,5


0,8

0,2

-2,2

0,4

0,8

1,0

1,0

1,0

-

-

-



0,3

-6,3

-0,8

0,1

0,4

0,5

0,5

0,5

0,6

0,6



0,4

-12

-1,6

0,0

0,4

0,5

0,5

0,5

0,5

0,5



0,5

-19

-2,5

-0,1

0,4

0,5

0,5

0,5

0,5

0,5


0,9

0,2

-1,6

0,5

0,8

1,0

1,0

1,0

-

-

-



0,3

-5,0

-0,5

0,3

0,5

0,6

0,7

0,7

0,8

0,8



0,4

-10

-1,2

0,1

0,4

0,5

0,5

0,5

0,5

0,5



0,5

-15

-1,9

0,0

0,4

0,5

0,5

0,5

0,5

0,5


1,0

0,2

-1,2

0,5

0,8

1,0

1,0

1,0

-

-

-



0,3

-3,5

-0,1

0,5

0,7

0,8

0,9

0,9

0,9

1,0



0,4

-8

-0,6

0,4

0,6

0,7

0,7

0,7

0,7

0,7



0,5

-13

-1,9

0,0

0,4

0,5

0,5

0,5

0,5

0,5

20

Диффузор конический в сети






10

12

14

16

20

24

30

40


0,20

0,12

0,14

0,17

0,19

0,25

0,32

0,43

0,61


0,25

0,10

0,12

0,15

0,17

0,22

0,28

0,37

0,49


0,30

0,09

0,11

0,13

0,15

0,20

0,25

0,33

0,42


0,40

0,08

0,09

0,10

0,12

0,13

0,19

0,25

0,35


0,50

0,06

0,07

0,08

0,09

0,11

0,14

0,18

0,25


0,60

0,05

0,05

0,06

0,07

0,08

0,10

0,12

0,17


21

Диффузор прямоугольного сечения в сети



0,2

0,14

0,17

0,20

0,24

0,28

0,31

0,40

0,49

0,59

0,69


0,25

0,13

0,16

0,18

0,21

0,24

0,27

0,35

0,43

0,52

0,61


0,30

0,11

0,13

0,16

0,19

0,22

0,24

0,31

0,38

0,46

0,53


0,40

0,09

0,10

0,12

0,14

0,16

0,18

0,23

0,28

0,34

0,40


0,50

0,07

0,08

0,09

0,10

0,12

0,13

0,17

0,20

0,24

0,28


0,60

0,05

0,06

0,07

0,07

0,08

0,09

0,11

0,14

0,16

0,19


Диффузор перехода с круглого сечения на прямоугольное принимать по значениям для диффузора конического (п.18)

22

Выход свободный из трубы



=1,1

23

Диффузор плоский несимметричный за центробежным вентилятором





1,5

2,0

2,5

3,0

3,5

4,0


10

0,08

0,09

0,10

0,10

0,11

0,11


15

0,10

0,11

0,12

0,13

0,14

0,15


20

0,12

0,14

0,15

0,16

0,17

0,18


25

0,15

0,18

0,21

0,23

0,25

0,25


30

0,13

0,25

0,30

0,33

0,35

0,35


 относится к скорости воздуховода в выхлопном отверстии вентилятора

35

0,21

0,31

0,38

0,41

0,43

0,44




24

Прямолинейный конфузор



Значение





10

20

30

40


0,10

0,41

0,34

0,27

0,24


0,15

0,39

0,29

0,22

0,18


0,60

0,29

0,20

0,15

0,13


Свыше 0,6

Принимать =0,1



25

Дроссель-
клапан




5

10

15

20

25

30

40

50

60

65

70

90


Круглый воздуховод



0,24

0,52

0,90

1,54

2,51

3,91

10,8

32,6

118

256

751

-


Прямоугольный воздуховод



0,91

0,83

0,74

0,66

0,58

0,50

0,36

0,23

0,13

0,09

0,06

0,0



0,28

0,46

0,77

1,34

2,16

3,54

9,30

24,9

77,4

158

368

-

26

Шибер в круглом и прямоугольном воздуховодах

1. Круглый воздуховод



0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0



1. Круглый воздуховод



0

-

0,25

0,38

0,50

0,61

0,71

0,81

0,90

0,96

1,0



-

-

35,0

10,0

4,60

2,06

0,98

0,44

0,17

0,06

0,0





2. Прямоугольный воздуховод

2. Прямоугольный воздуховод





0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0



-

193

44,5

17,8

8,12

4,02

2,08

0,95

0,39

0,09

0,0



27

Перетекание через отверстие в стенке



1. Отверстие с утолщенными краями



0

0,2

0,4

0,6

0,8

1,0

1,2

1,4

1,6

1,8

2,0

4,0



2,85

2,72

2,60

2,34

1,95

1,76

1,68

1,63

1,61

1,59

1,56

1,55


2. Отверстие со срезанными краями



0

0,01

0,02

0,03

0,04

0,05

0,06

0,08

0,10

0,12

0,16

0,20



2,85

2,80

2,70

2,60

2,50

2,41

2,33

2,18

2,08

1,98

1,84

1,80



28

Многостворный дроссель-
клапан



Значение





0

10

20

30

40

50

60

70

80

90


1

0,04

0,3

1,1

2,5

8

20

60

200

1500

8000


2

0,07

0,4

1,1

2,5

5,5

12

30

90

160

7000


3

0,12

0,12

0,8

2,0

5

10

19

40

160

7000


4

0,13

0,25

0,8

2,0

4

8

15

30

110

6000


5

0,15

0,2

0,7

1,8

3,5

7

13

28

80

5000

29

Диафрагма



Диафрагма с острыми краями




0,50

0,55

0,60

0,65

0,70

0,75

0,80

0,85

0,90

0,95

1,00




4,00

2,85

2,00

1,41

0,97

0,65

0,42

0,26

0,13

0,05

0,0



30

Симметричный тройник



Коэффициенты сопротивления определяются как для бокового ответвления при всасывании по пп.16, 17

31

Магистральный воздуховод (коллектор)



1. Вход в коллектор =1,0





2. Выход из коллектора к вентилятору =0,5





3. Отбор из коллектора =0,5

32

Вертикальный сборник (коллектор барабанный)



1. Вход в вертикальный сборник =0,8

2. Выход из вертикального сборника =0,5

33

Крестовина



Коэффициент сопротивления определяется как для бокового ответвления при всасывании по пп.16, 17

_______________
      - количество створок.



Приложение 8

Размеры и масса круглых стальных воздуховодов



N п/п


наружный, мм

Площадь сечения, м

Периметр, мм

Поверхность 1 п.м, м

Масса 1 п.м, кг, при толщине листовой стали






0,50

0,55

0,63

0,70

0,80

1,00

1

80

0,0048

248

0,248

0,90

1,07

-

-

-

-

2

100

0,0079

314

0,314

1,23

1,36

-

-

-

-

3

110

0,0095

345

0,345

1,35

1,49

-

-

-

-

4

125

0,0126

392

0,392

1,54

1,69

-

-

-

-

5

140

0,0154

440

0,440

1,73

1,90

-

-

-

-

6

160

0,0200

502

0,502

1,97

2,17

-

-

-

-

7

180

0,0255

566

0,566

2,22

2,45

-

-

-

-

8

200

0,0314

628

0,628

2,46

2,71

-

-

-

-

9

225

0,0400

706

0,706

-

3,05

-

-

-

-

10

250

0,0490

785

0,785

-

3,39

-

-

-

-

11

280

0,0612

879

0,879

-

3,80

-

-

-

-

12

315

0,0780

989

0,989

-

4,22

-

-

-

-

13

355

0,0990

1115

1,115

-

4,82

-

-

-

-

14

400

0,1250

1256

1,26

-

5,45

6,23

-

-

-

15

450

0,1590

1413

1,41

-

6,10

6,98

-

-

-

16

500

0,1960

1570

1,57

-

-

7,77

8,62

-

-

17

560

0,2460

1760

1,76

-

-

-

9,70

-

-

18

630

0,3130

1978

1,98

-

-

-

10,9

12,43

-

19

710

0,3950

2230

2,23

-

-

-

12,3

14,00

-

20

800

0,5010

2512

2,51

-

-

-

16,1

15,76

-

21

900

0,6400

2830

2,83

-

-

-

-

17,80

-

22

1000

0,7850

3140

3,14

-

-

-

-

19,70

-

23

1120

0,9850

3520

3,52

-

-

-

-

-

28,0

24

1250

1,2300

3930

3,93

-

-

-

-

-

30,9

25

1400

1,5400

4400

4,40

-

-

-

-

-

34,5

26

1600

2,0100

5030

5,03

-

-

-

-

-

39,5




Приложение 9

РАЗМЕРЫ ТРОЙНИКОВ, КРЕСТОВИН






Размеры, мм


наружный


а

б

в


наружный


a

б

в

80

30

337

169

292

400

30

886

443

769

100


306

153

265

450


980

490

850

110


326

163

283

500


1072

536

930

125


354

177

307

560


1184

592

1027

140


380

190

329

630


1316

658

1142

160


418

209

363

710

45

956

676

676

180


456

228

395

800


1065

753

753

200


514

257

446

900


1185

838

838

225


560

280

486

1000


1307

924

924

250


606

303

526

1120


1465

1036

1036

280


662

331

574

1250


1622

1147

1147

315


725

364

632

1400


1803

1275

1275

355


802

401

696

1600


2045

1446

1446








Размеры, мм


наружный


a

б

в


наружный


a

б

в

80

30

337

175

326

400

30

881

456

851

100


303

157

293

450


976

505

943

110


321

166

310

500


1068

553

1032

125


348

180

336

560


1180

611

1140

140


377

195

364

630


1312

679

1267

160


452

215

401

710

45

948

726

876

180


452

234

437

800


1057

809

976

200


508

263

491

900


1178

902

1089

225


554

287

536

1000


1299

994

1200

250


601

311

580

1120


1457

1115

1346

280


657

340

635

1250


1614

1235

1491

315


723

374

698

1400


1794

1373

1657

355


798

413

771

1600


2036

1558

1881




Приложение 10

РАЗМЕРЫ ФЛАНЦЕВ КРУГЛОГО И ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ






Размеры, мм



Отверстия под болты



Отверстия под болты




Количество




Количество

80

110

7x10*

4

400

430

7x10*

10

100

130



450

480



110

140



500

530



125

155


6

560

590

9x14*

12

140

170



630

660



160

190



710

740



180

210



800

830



200

230



900

940


16

225

255



1000

1040



250

280



1120

1165

11x16*

18

280

310


8

1250

1295



315

345



1400

1448


22

355

385



1600

1648


26

_______________
     * Отверстия под болты допускается делать круглыми, диаметром 8, 10, 12 мм соответственно.





Размеры, мм

, шаг

, шаг

Отверстия под болты







Количество, шт.








на стороне

общее









160

100

190

95

130

130

7x10*

3

6

160

160



190

95



1

8

200

100

230

115

130

130



6

200

160



190

95



1

8

200

200



230

115





250

200

280

140

230



4



250

250



280

140





400

200

430

1433

230

115




10

400

250



280

140



2

12

400

400



430

143,3


5

1


500

250

536

134

286

143



2

14

500

400



436

145,3



3

16

500

500



536

134

9x14*

6

2


800

400

840

168

440

146,6



3

18

800

500



540

135



4

20

800

800



840

168

11x16*

8

3

22

1000

500

1048

149,7

548

137



4

24

1000

800



848

169,6



6

28

1000

1000



1048






1250

1000

1298

185,4

1048



10



1600

1000

1648

183,1

1048





32

1600

1600



1648

183,1



8

36

2000

1000

2048

186,2

1048

149,7


12

6


2000

1600



1648

183,1



8

40

_______________
     * Отверстия под болты допускается делать круглыми, диаметром 8, 10, 12 мм соответственно.



Приложение 11

ТАБЛИЦА ОТВОДОВ







наружный

, м


наружный

, м






80

0,250

0,188

400

1,256

0,942

-

100

0,314

0,236

450

1,413

1,060

-

110

0,345

0,259

500

1,570

1,138

0,785

115

0,393

0,294

560

1,758

1,319

0,879

140

0,440

0,330

630

1,978

1,484

0,989

160

0,502

0,377

710

2,229

1,672

1,115

180

0,565

0,424

800

-

1,884

1,256

200

0,628

0,471

900

-

2,120

1,413

225

0,707

0,530

1000

-

2,355

1,570

250

0,785

0,589

1120

-

2,638

1,758

280

0,879

0,659

1250

-

2,943

1,963

315

0,989

0,742

1400

-

3,297

2,198

355

1,115

0,836

1600

-

3,768

2,512


     Примечания: 1. Отводы, как правило, собираются из пяти звеньев и двух стаканов. При диаметрах до 315 мм допускается собирать из трех звеньев и двух стаканов.


     2. Отводы с центральным углом менее 90° образуются за счет уменьшения числа звеньев.



Приложение 12

ЭКВИВАЛЕНТНЫЕ ДИАМЕТРЫ ДЛЯ ПРЯМОУГОЛЬНЫХ ВОЗДУХОВОДОВ*




160

200

250

400

500

800

1000

1250

1600

2000

100

125

140

-

-

-

-

-

-

-

-

160

160

180

-

-

-

-

-

-

-

-

200

-

200

225

280

-

-

-

-

-

-

250

-

-

250

315

315

-

-

-

-

-

400

-

-

-

400

450

500

-

-

-

-

500

-

-

-

-

500

630

630

-

-

-

800

-

-

-

-

-

800

900

-

-

-

1000

-

-

-

-

-

-

1000

1120

1250

1400

1600

-

-

-

-

-

-

-

-

1600

1600

_______________
     * Величины эквивалентных диаметров определены по формуле


,


где ,  - размеры сторон прямоугольных воздуховодов, мм.



Приложение 13

ТАБЛИЦА ЗНАЧЕНИЙ ПОПРАВОЧНЫХ КОЭФФИЦИЕНТОВ АБСОЛЮТНОЙ ШЕРОХОВАТОСТИ ПО ПОВЕРХНОСТИ ВОЗДУХОВОДОВ,  НА ТЕМПЕРАТУРУ ВОЗДУХА



Температура воздуха, °С


-30

1,10

-20

1,08

-10

1,06

0

1,04

10

1,02

20

1,00

30

0,98

40

0,96

50

0,95

60

0,93

70

0,92

80

0,90

90

0,89

100

0,87

125

0,84

150

0,81

175

0,78

200

0,75




Приложение 14

ТАБЛИЦА РАЗМЕРОВ ПЕРЕХОДНЫХ ПАТРУБКОВ






 или

Угол

 или

Угол

 или

Угол


15

30

45

60


15

30

45

60


30

45

60

30

115

-

-

-

200

760

375

240

175

370

690

450

320

35

135

-

-

-

205

780

385

250

180

375

700

455

325

40

155

-

-

-

210

800

395

255

180

380

710

460

330

45

170

-

-

-

215

815

400

260

185

385

720

465

335

50

190

-

-

-

220

835

410

270

190

390

730

475

340

55

210

105

-

-

225

855

420

275

195

395

740

480

340

60

230

115

-

-

230

875

430

280

200

400

750

485

345

65

250

120

-

-

235

895

440

285

205

405

760

490

350

70

265

130

-

-

240

915

450

290

210

410

765

500

355

75

285

140

-

-

245

930

460

300

215

415

775

505

360

80

305

150

100

-

250

950

470

305

220

420

785

510

365

85

325

160

105

-

255

970

480

310

220

425

790

515

370

90

345

170

110

-

260

990

485

315

225

430

800

520

375

95

360

180

115

-

265

1010

495

320

230

435

810

530

380

100

380

190

120

-

270

-

505

330

235

440

820

535

380

105

400

195

130

-

275

-

515

335

240

445

830

540

385

110

420

205

135

-

280

-

525

340

245

450

840

545

390

115

440

215

140

100

285

-

535

345

250

455

850

550

395

120

455

225

145

105

290

-

540

350

250

460

860

560

400

125

475

235

150

110

295

-

550

360

255

465

870

565

405

130

495

245

160

115

300

-

560

365

260

470

880

570

410

135

515

250

165

120

305

-

570

370

265

475

885

575

410

140

530

265

170

120

310

-

580

375

270

480

900

580

415

145

550

270

175

125

315

-

590

380

275

485

905

590

420

150

570

280

185

130

320

-

600

390

280

490

915

595

425

155

590

290

190

135

325

-

605

395

280

495

925

600

430

160

610

300

195

140

330

-

615

400

285

500

935

605

435

165

625

310

200

145

335

-

625

405

290

505

940

615

440

170

645

320

205

150

340

-

635

415

295

510

950

620

445

175

665

330

215

150

345

-

645

420

300

515

960

625

445

180

685

335

220

155

350

-

655

425

305

520

970

630

450

185

700

345

225

160

355

-

665

430

310

525

980

640

455

190

720

355

230

165

360

-

675

435

315

530

990

645

460

195

740

365

235

170

365

-

680

440

315

535

1000

650

465




Приложение 15

ОБЩИЙ ВИД И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ФИЛЬТРОВ Г4-1БФМ






Техническая характеристика фильтров Г4-1БФМ



Марка

Расход воздуха, м/ч

Фильтровальная поверхность, м

Размеры, мм

Масса, кг











Г4-1БФМ-30

3000

30

1250

1285

1134

567

680

367

1100

Г4-1БФМ-45

5400

45

1765

1815

1650

825

945

625

1400

Г4-1БФМ-60

7200

60

2285

2305

2170

1085

1180

880

1650

Г4-1БФМ-90

10800

90

3320

3370

3204

1602

1720

1400

2220









Приложение 16

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ФИЛЬТРОВ Г4-1БФМ






Приложение 17

ОБЩИЙ ВИД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ РЦИЭ И РЦИРЭ



Тип фильтра

Рукавный, циклонный с импульсной продувкой и электронным прибором управления (РЦИРЭ)

Назначение

Для очистки запыленного воздуха в системах аспирации и пневмотранспорта на предприятиях зерноперерабатывающей и пищевой промышленности

Тип фильтровальной ткани

Полотно иглопробивное

ИФПЗ-1

ТУ 17-14-45-77

Наименование показателей

Параметры

Температура окружающей среды, К (°С)

238-313 (от -35 до +40)

Относительная влажность среды, %, не более

75

Сопротивление фильтра, кПа (мм вод.ст.), не более

3,00 (300)

Нагрузка на ткань, м/м·мин

в системе аспирации

До 8


для линии пневмотранспорта

До 6

Режим продувки

давление продувки, МПа (кгс/см)

0,045-0,06 (0,45-0,6)


длительность импульса, с

0,08±0,02


интервал между импульсами, с

1-25

Массовая концентрация мучной пыли на входе в фильтр, не более

в системе аспирации, г/м

15


в системе пневмотранспорта, кг продукта на кг воздуха

10


на выходе, мг/м, не более

2

Категория помещения по взрывопожароопасности

В IIа - по ПУЭ и Б СНиП 2.09.02-85

Прибор управления А-82 должен быть установлен на таком месте, где на него не влияет вибрация

Подсос воздуха, не более 5%




ТАБЛИЦА ШТУЦЕРОВ И ЛЮКОВ



Обозначение

Наименование

Кол-во

Размеры, мм




РЦИРЭ 3,9-9

РЦИРЭ 1,7-4


Вход запыленного воздуха

1

140x250

74x150


Выход очищенного воздуха

1

150

150


Вход воздуха на продувку рукавов

1

70

70


Выгрузка пыли

1

220x270

162x202


Подсоединение тягомера

1

6

6




Комплектность



     1. Фильтр поставляется в собранном виде в объеме, изображенном на нормали с прибором управления А-82/03 ТУ 25-0435.0103-84, дифманометром, шлюзовым затвором, фонарем.


     2. Для подключения прибора А-82/03 завод поставляет провод марки РПШ3х1(380) ГОСТ 5783-79: =15 м (для РЦИРЭ 3,9-9) и =22 м (для РЦИРЭ 1,7-4).




     3. Для подключения пневмовибратора поставляется трубка 10x2 ГОСТ 5496-78. Резина 26-82-3, средней твердости =3 м.




     4. При комплектной поставке в один адрес партии фильтров (мельница с элеватором) вместе с ними поставляются следующие изделия: компрессоры по ТУ 26-12-616-82 - для элеватора ЗАФ49К52Ц - 1 шт.; для мельницы ЗАФ49К52Х - 1 шт.; ЗАФ49К52С - 4 шт.; ресивер - 6 шт.; капоты - 6 шт.


     5. При заказе фильтров вне комплекта нужно отдельно заказать компрессор и ресивер. Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 30°.



Фильтр РЦИРЭ 1,7-4






Условное обозначение фильтра

Исполнение

Площадь поверхности фильтрации, м

Кол-во рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИРЭ-1,7-4-01

Правое

1,7

4

300

Шлюзовой

РЦИРЭ-1,7-4-02

Левое




РЗ-БШМ/5




Фильтр РЦИРЭ 3,9-9






Условное обозначение фильтра

Исполнение

Площадь поверхности фильтрации, м

Кол-во рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИРЭ-3,9-9-01

Правое

3,9

9

410

Шлюзовой затвор РЗ-БШМ/6

РЦИРЭ-3,9-9-02

Левое







ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ФИЛЬТРА РЦИЭ



Тип фильтра

Рукавный с импульсной продувкой и электронным прибором управления (РЦИЭ)

Назначение

Для очистки запыленного воздуха на зерноперерабатывающих предприятиях и в пищевой промышленности

Тип фильтровальной ткани

Полотно иглопробивное

ИФПЗ-1

ТУ 17-14-45-77

Наименование показателей

Параметры

Температура окружающей среды, К (°С)

238-313 (от -35 до +40)

Относительная влажность среды, %, не более

75

Сопротивление фильтра, кПа (мм вод.ст.), не более

3,00 (300)

Нагрузка на ткань, м/м·мин

в системе аспирации

До 8


для линии пневмотранспорта

До 6

Режим продувки

давление продувки, МПа (кгс/см)

0,04-0,06 (0,4-0,6)


длительность импульса, с

0,08±0,02


интервал между импульсами, с

1-25

Запыленность
воздуха, г/м

на входе для пневмотранспорта

До 10


на входе для аспирации

До 15


на выходе

0,002

Категория помещения по взрывопожароопасности

В IIа - по ПУЭ. Б по СНиП II-90-81

Прибор управления А-82 должен быть установлен на таком месте, где на него не влияет вибрация

Подсос воздуха, не более 5%

Расход воздуха на продувку одного рукава - 0,7 м/ч


     Примечания: 1. Фильтр поставляется в собранном виде, комплект поставки в объеме, изображенном на нормали.


     2. Фильтры могут поставляться комплектно и отдельными единицами.


     3. При поставке в один адрес комплекта фильтров (мельница с элеватором) вместе с ними поставляются следующие изделия: компрессоры по ТУ 26-12-616-82 - для элеватора ЗАФ49К52Ц - 1 шт.; для мельницы ЗАФ49К52Х - 1 шт.; ЗАФ49К52С - 4 шт.; ресивер - 6 шт.; капоты - 6 шт.


     4. При заказе одиночных фильтров ресивер и компрессор заказываются отдельно.


     5. Фильтры поставляются комплектно со шлюзовыми затворами или питателями.


     6. Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на целые деления отверстий во фланцах.



Фильтр РЦИЭ 5,2-8




     Фильтр выпускается правого исполнения и правого исполнения без днища.



Фильтр РЦИЭ 5,2-8



Условные обозначения фильтра

Исполнение

Площадь поверхности фильтрации, м

Количество рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИЭ 5,2-8-01

Правое

5,2

8

530

РЗ-БШП/2

РЦИЭ 5,2-8-06

Правое без днища



420

-



     Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 30°.



Таблица штуцеров и люков



Обозна-
чение

Наименование

Коли-
чество

, мм


Тип уплотнительной поверхности





кгс/см

МПа



Вход запыленного воздуха

1

144x250

-

-

Гладкая


Выход очищенного воздуха

1

255

-

-

"


Вход воздуха на продувку рукавов

-

65

-

-

"


Выгрузка пыли

1

150

-

-

"


Ввод кабеля

1

6

-

-

-


Подсоединение тягомера

1

6

-

-

-







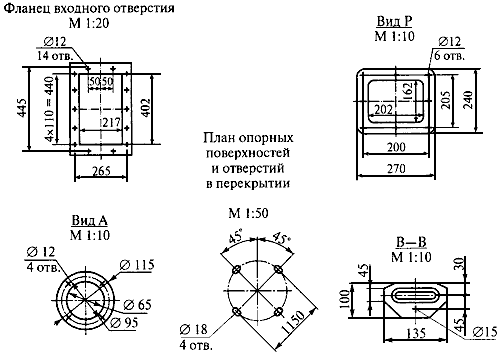

Фильтр РЦИЭ 6,9-16




     Фильтр выпускается правого и левого исполнения.



Фильтр РЦИЭ 6,9-16



Условные обозначения фильтра

Исполнение

Площадь поверхности фильтрации, м

Количество рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИЭ 6,9-16-01

Правое

6,9

16

740

Питатель шлюзовой РЗ-БШЗ

РЦИЭ 6,9-16-02

Левое







     Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 15°.



Таблица штуцеров и люков



Обозна-
чение

Наименование

Коли-
чество

, мм


Тип уплотнительной поверхности





кгс/см

МПа



Вход запыленного воздуха

1

215x400

-

-

Гладкая


Выход очищенного воздуха

1

400

-

-

"


Вход воздуха на продувку рукавов

-

65

-

-

"


Выгрузка пыли

1

170x220

-

-

"


Ввод кабеля

1

6

-

-

-


Подсоединение тягомера

1

6

-

-

-







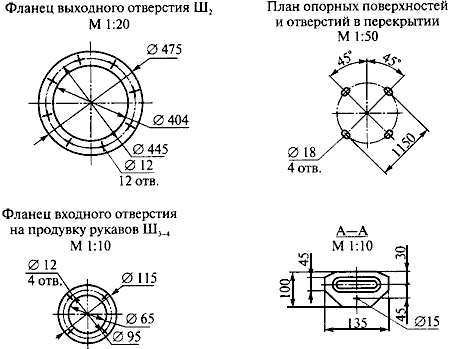

Фильтр РЦИЭ 10,4-16





     Фильтр выпускается только левого исполнения.



Фильтр РЦИЭ 10,4-16



Условные обозначения фильтра

Исполнение

Площадь поверхности фильтрации, м

Количество рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИЭ 10,4-16-02

Левое

10,4

16

800

РЗ-БШМ/5



     Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 15°.



Таблица штуцеров и люков



Обозна-
чение

Наименование

Коли-
чество

, мм


Тип уплотнительной поверхности





кгс/см

МПа



Вход запыленного воздуха

1

215x400

-

-

Гладкая


Выход очищенного воздуха

1

400

-

-

"


Вход воздуха на продувку рукавов

-

65

-

-

"


Выгрузка пыли

1

150

-

-

"


Ввод кабеля

1

6

-

-

-


Подсоединение тягомера

1

6

-

-

-







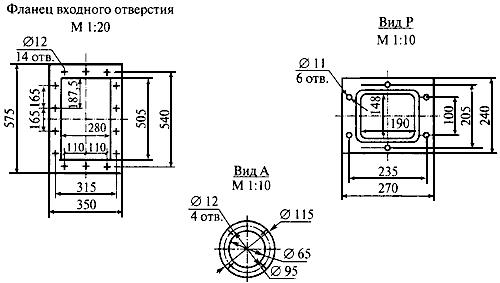

Фильтр РЦИЭ 15,6-24





     Фильтр выпускается только левого исполнения с люком.



Фильтр РЦИЭ 15,6-24



Условные обозначения фильтра

Исполнение

Площадь поверхности фильтрации, м

Количество рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИЭ 15,6-24-04

Левое

15,6

24

873

РЗ-БШМ/2



     Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 12°.



Таблица штуцеров и люков



Обозна-
чение

Наименование

Коли- чество

, мм


Тип уплотнительной поверхности





кгс/см

МПа



Вход запыленного воздуха

1

270x495

-

-

Гладкая


Выход очищенного воздуха

1

450

-

-

"


Вход воздуха на продувку рукавов

-

65

-

-

"


Выгрузка пыли

1

150

-

-

"


Ввод кабеля

1

6

-

-

-


Подсоединение манометра

1

6

-

-

-







Фильтр РЦИЭ 23,4-36




     Примечания: 1. На нормали изображено исполнение 03 (правое с люком).


     2. Фильтр выпускается правого и левого исполнения и правого с люком.



Фильтр РЦИЭ 23,4-36



Условные обозначения фильтра

Исполнение

Площадь поверхности фильтрации, м

Количество рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИЭ 23,4-36-01

Правое

23,4

36

1130

Шлюзовой затвор РЗ-БШМ/2

РЦИЭ 23,4-36-02

Левое




РЦИЭ 23,4-36-03

Правое с люком



1135




     Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 12°.



Таблица штуцеров и люков



Обозна-
чение

Наименование

Коли-
чество

, мм


Тип уплотнительной поверхности





кгс/см

МПа



Вход запыленного воздуха

1

300x670

-

-

Гладкая


Выход очищенного воздуха

1

505

-

-

"


Вход воздуха на продувку рукавов

2

65

-

-

"


Выгрузка пыли

1

150

-

-

"


Ввод кабеля

1

30

-

-

-


Подсоединение манометра

2

6

-

-

-







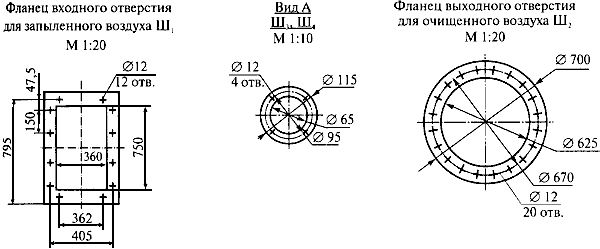

Фильтр РЦИЭ 31,2-48



     Фильтр выпускается правого и левого исполнения с люком и без люка.



Фильтр РЦИЭ 31,2-48



Условные обозначения фильтра

Исполнение

Площадь поверхности фильтрации, м

Количество рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИЭ 31,2-48-01

Правое

31,2

48

1410

Шлюзовой затвор РЗ-БШМ/2

РЦИЭ 31,2-48-02

Левое




РЦИЭ 31,2-48-03

Правое с люком



1400


РЦИЭ 31,2-48-04

Левое с люком






     Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 12°.



Таблица штуцеров и люков



Обозна-
чение

Наименование

Коли-
чество

, мм


Тип уплотнительной поверхности





кгс/см

МПа



Вход запыленного воздуха

1

360x750

-

-

Гладкая


Выход очищенного воздуха

1

625

-

-

"


Вход воздуха на продувку рукавов

2

65

-

-

"


Выгрузка пыли

1

150

-

-

"


Ввод кабеля

1

30

-

-

-


Подсоединение тягомера

2

6

-

-

-







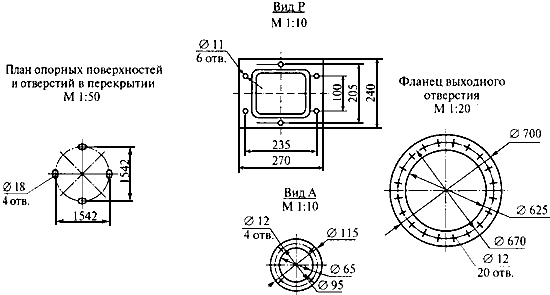

Фильтр РЦИЭ 40,8-48





     Фильтр выпускается правого и левого исполнения.



Фильтр РЦИЭ 40,8-48



Условные обозначения фильтра

Исполнение

Площадь поверхности фильтрации, м

Количество рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИЭ 40,8-48-01

Правое

40,8

48

1451

Шлюзовой затвор РЗ-БШМ/2

РЦИЭ 40,8-48-02

Левое







     Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 12°.



Таблица штуцеров и люков



Обозна-
чение

Наименование

Коли-
чество

, мм


Тип уплотнительной поверхности





кгс/см

МПа



Вход запыленного воздуха

1

360x750

-

-

Гладкая


Выход очищенного воздуха

1

625

-

-

"


Вход воздуха на продувку рукавов

2

65

-

-

"


Выгрузка пыли

1

150

-

-

"


Ввод кабеля

1

30

-

-

-


Подсоединение тягомера

2

5

-

-

-







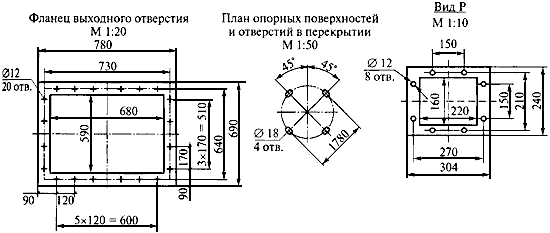

Фильтр РЦИЭ 46,8-72





     Фильтр выпускается только левого исполнения.



Фильтр РЦИЭ 46,8-72



Условные обозначения фильтра

Исполнение

Площадь поверхности фильтрации, м

Количество рукавов, шт.

Масса, кг, не более

Выпускной механизм

РЦИЭ 46,8-72-02

Левое

46,8

72

2496

Шлюзовой затвор РЗ-БШМ/2



     Камеру чистого воздуха, корпус, днище можно поворачивать относительно друг друга на угол, кратный 9°.



Таблица штуцеров и люков



Обозна-
чение

Наименование

Коли-
чество

, мм


Тип уплотнительной поверхности





кгс/см

МПа



Вход запыленного воздуха

1

800x505

-

-

Гладкая


Выход очищенного воздуха

1

680x590

-

-

"


Вход воздуха на продувку рукавов

4

65

-

-

"


Выгрузка пыли

1

300

-

-

"


Ввод кабеля

1

6

-

-

-


Подсоединение тягомера

1

6

-

-

-


Замер уровня

1

40

Гладкая







Приложение 18

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ФИЛЬТРОВ РЦИЭ И РЦИРЭ






Приложение 19

ОБЩИЙ ВИД И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БАТАРЕЙНЫХ УСТАНОВОК ЦИКЛОНОВ 4БЦШ




План расположения отверстий в перекрытии при установке 4БЦШ со станиной и без станины




     Примечания: 1. Батарею циклонов можно поворачивать относительно оси сборного конуса на угол, кратный:

     30° - для 4БЦШ - 200-275;

     22° 30' - для 4БЦШ - 300-350;

     15° - для 4БЦШ - 400-550.


     2. Батарейные циклоны 4БЦШ 200-275 комплектуются шлюзовым затвором ШУ-6, 4БЦШ 300-500 - шлюзовым затвором ШУ-15.


     3. Размеры в скобках относятся к 4БЦШ 300-550.


     4. Сборную коробку можно поворачивать относительно оси батарейной установки на угол, кратный:

     30° - для 4БЦШ - 200-275;

     22° 30' - для 4БЦШ - 300-350;

     15° - для 4БЦШ - 400-550.



Батарейные установки циклонов 4БЦШ



Марка

, м/ч

Размеры, мм


= 16 м/с

= 18 м/с





















4БЦШ-200

1060

1190

1040

220

200

2270

2185

1865

670

365

1025

610

315

176

525

405

390

685

634

250

500

925

4БЦШ-225

1350

1520

1160

245

225

2390

2305

1970





343


590

455







4БЦШ-250

1670

1880

1280

270

250

2650

2545

2175

740

400

1125

680

365

216

655

505



704


550

1025

4БЦШ-275

2030

2280

1400

295

275

2770

2665

2280





393


720

555







4БЦШ-300

2420

2720

1520

320

300

2995

2870

2455

890

475

1195

830

415

251

785

605

415

735

854

320

630

1095

4БЦШ-350

3220

3630

1755

370

350

3230

3105

2665





465


910

705







4БЦШ-400

4240

4770

1995

420

400

3850

3675

3145

1097

575

1465

1044

515

361

1040

805



1068


830

1365

4БЦШ-450

5390

6060

2235

470

450

4090

3915

3355





565


1170

905







4БЦШ-500

6680

7520

2475

520

500

4520

4320

3705

1297

675

1605

1242

615

411

1300

1005



1104


1030

1505

4БЦШ-550

8100

9120

2715

570

550

4760

4560

3915





665


1430

1105










Марка

Размеры, мм























Мас- са, кг

4БЦШ-200

170

380

326

116

75

60

-

75

2

14

292

142

115

40

90

92

61

10

1

150

185

248

4БЦШ-225











322

151

130

45

100

102

66





262

4БЦШ-250

210

440

386

156

85

80

-

95



352

162

145

50

110

112

71





285

4БЦШ-275











382

172

160

55

120

122

76





298

4БЦШ-300

250

500

446

196

100

80

-

115



412

182

175

60

78

80

81

14

2

220

270

392

4БЦШ-350











462

202

200

70

88

90

91




425

4БЦШ-400

350

670

616

296

95

80

85

80

3

22

522

222

230

80

98

110

101




511

4БЦЩ-450










582

242

260

90

108

130

111




532

4БЦШ-500

400

720

666

346

100

100

85

105


642

262

290

100

118

150

121




630

4БЦШ-550










702

282

320

110

128

170

131




679




Приложение 20

ОБЩИЙ ВИД И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
БАТАРЕЙНЫХ УСТАНОВОК ЦИКЛОНОВ УЦ


Батарейная установка циклонов 2УЦ с улитками




Батарейная установка циклонов 2УЦ с коллектором




Батарейные установки циклонов 3УЦ с улитками




Батарейные установки циклонов 3УЦ с коллектором




Батарейные установки циклонов 4УЦ с улитками




Батарейные установки циклонов 4УЦ с коллектором




Батарейные установки циклонов 2х3УЦ с улитками




Батарейные установки циклонов 2х3УЦ с коллекторами




Батарейные установки циклонов 2х4УЦ с улитками




Батарейные установки циклонов 2х4УЦ с коллекторами




Улитки к циклонам-разгрузителям УЦ






Обозначение установок циклонов

, м/ч (при = 10-12 м/с)

Размеры, мм

Масса, кг



























С улитками: 2УЦ-450

900-1080

450

2230

112

228

266

88,6

75

150

460

155

175

125

1818

2139

570

342

285

1247

281

2УЦ-500

1125-1350

500

2405

125

254

292

97,3

81,5

163

510

170

190

140

1973

2307

634

367

317

1328

302

С коллектором: 2УЦ-450

900-1080

450

2415

112

228

266

88,6

75

150

460

212

232

178

1112

1818

310

2299

570

825

342

285

695

1272

310

291

2УЦ-500

1125-1350

500

2635

125

254

292

97,3

81,5

163

510

232

252

198

1242

1973

350

2507

634

915

367

317

720

1377

365

316

С улитками: 3УЦ-450

1350-1620

450

2645

112

344

382

95,5

75

150

460

155

175

125

2178

2557

570

342

1547

401

3УЦ-500

1690-2020

500

2835

125

383

421

105,2

81,5

163

510

170

190

140

2339

2738

634

367

1703

425

3УЦ-550

2060-2480

550

3025

138

422

460

115

88

176

560

190

210

160

2501

2919

696

392

1860

450

3УЦ-600

2440-2920

600

3205

150

458

496

124

94

188

610

190

210

160

2662

3100

758

417

2016

484

С коллектором: 3УЦ-450

1350-1620

450

2880

112

344

382

95,5

75

150

460

257

277

227

1622

2178

335

2742

570

1300

342

477

695

360

396

3УЦ-500

1690-2020

500

3100

125

383

421

105,2

81,5

163

510

282

302

252

1767

2339

360

2948

634

1430

367

520

720

380

424

3УЦ-550

2060-2480

550

3320

138

422

460

115

88

176

560

312

332

282

1927

2501

385

3154

696

1560

392

564

745

415

442

3УЦ-600

2440-2920

600

3555

150

458

496

124

94

188

610

347

367

317

2077

2662

420

3370

758

1660

417

608

770

440

484


     Примечание. Батарейная установка может быть правого и левого исполнения (на чертеже изображена установка правая).



Обозначение установок циклонов

, м/ч (при = 10-12 м/с)

Размеры, мм

Масса, кг



























С улитками: 4УЦ-500

2250-2700

500

2965

125

512

550

91,6

81

163

510

140

170

190

2404

2867

634

367

520

2214

492

4УЦ-550

2740-3290

550

3165

138

564

602

100,3

88

176

560

160

190

210

2572

3061

696

392

564

2420

523

4УЦ-600

3240-3890

600

3360

150

612

650

108,3

94

188

610

160

190

210

2739

3255

758

417

608

2626

570

4УЦ-650

3825-4590

650

3560

163

664

702

117

100

201

660

180

210

230

2907

3446

820

442

652

2832

603

С коллектором: 4УЦ-500

2250-2700

500

3265

125

512

550

91,6

81

163

510

312

282

332

2417

2404

380

3100

634

1960

367

520

720

2320

420

523

4УЦ-550

2740-3290

550

3515

138

564

602

100,3

88

176

560

347

317

367

2646

2572

420

3330

696

2130

392

564

740

2525

450

575

4УЦ-600

3240-3890

600

3750

150

612

650

108,3

94

188

610

387

357

407

2855

2739

440

3550

758

2300

417

608

770

2728

470

626

4УЦ-650

3825-4590

650

4000

163

664

702

117

100

201

660

432

402

452

3074

2907

480

3780

820

2510

442

652

795

2945

520

675


     Примечания: 1. Батарейная установка может быть правого и левого исполнения (на чертеже изображена установка правая).


     2. Батарейные установки циклонов 4УЦ выпускаются в четырех исполнениях: с улитками, коллекторами, с установкой шлюзового затвора в середине шнека; с улитками, коллекторами, с установкой шлюзового затвора в конце шнека.



Обозначение установок циклонов

, м/ч (при = 10-12 м/с)

Размеры, мм

Масса, кг

























С улитками: 2х3УЦ-450

2710-3250

450

2645

228

112

344

382

95,5

460

125

155

175

2178

1140

690

2557

342

1360

1547

680

2х3УЦ-500

3375-4050

500

2835

254

125

383

421

105,2

510

140

170

190

2339

1268

768

2738

367

1438

1703

733

2х3УЦ-550

4110-4935

550

3025

280

138

422

460

115

560

160

190

210

2501

1392

842

2919

392

1512

1860

777

2х3УЦ-600

4860-5830

600

3205

304

150

458

496

124

610

160

190

210

2662

1516

916

3100

417

1586

2016

875

2х3УЦ-650

5740-6890

650

3395

330

163

500

538

134,5

660

180

210

230

2823

1640

990

3279

442

1660

2172

917

С коллектором: 2х3УЦ-450

2710-3250

450

2880

228

112

344

382

95,5

460

227

257

277

1622

2178

1140

690

2742

360

1300

342

1622

700

2х3УЦ-500

3375-4050

500

3100

254

125

383

421

105,2

510

252

282

302

1767

2339

1268

768

2948

380

1430

367

1767

760

2х3УЦ-550

4110-4935

550

3320

280

138

422

460

115

560

282

312

332

1927

2501

1392

842

3154

415

1560

392

1927

805

2х3УЦ-600

4860-5830

600

3555

304

150

458

496

124

610

317

347

367

2077

2662

1516

916

3370

440

1660

417

2077

904

2х3УЦ-650

5740-6890

650

3755

330

164

500

538

134,5

660

317

347

367

2222

2823

1640

990

3569

460

1820

442

2222

917


     Примечание. Батарейная установка может быть правого и левого исполнения (на чертеже изображена установка правая).



Обозначение установок циклонов

, м/ч (при = 10-12 м/с)

Размеры, мм

Масса, кг



























С улитками: 2х4УЦ-500

4500-5400

500

2965

254

125

97

512

550

91

292

510

140

170

190

2404

1272

768

2867

367

1438

2214

877

2х4УЦ-550

5480-6580

550

3165

280

138

106

564

602

100

318

560

160

190

210

2572

1396

842

3061

392

1512

2420

956

2х4УЦ-600

6480-7775

600

3360

304

150

114

612

650

108

342

610

160

190

210

2739

1520

916

3255

417

1586

2626

1052

2х4УЦ-650

7650-9180

650

3560

330

163

122

664

702

117

368

660

180

210

230

2907

1644

990

3446

442

1660

2832

1119

2х4УЦ-700

8820-10580

700

3765

354

175

130,7

712

750

125

392

710

200

230

250

3074

1772

1058

3640

467

1738

3039

1239

С коллектором: 2х4УЦ-500

4500-5400

500

3265

254

125

97

512

550

91

292

510

282

312

332

2317

2404

1272

768

3097

420

380

367

2317

925

2х4УЦ-550

5480-6580

550

3515

280

138

106

504

602

100

318

560

317

347

367

2522

2572

1396

842

3331

450

420

392

2522

1060

2х4УЦ-600

6480-7775

600

3750

304

150

114

612

650

108

342

610

357

387

407

2717

2739

1520

916

3546

470

440

417

2717

1168

2х4УЦ-650

7650-9180

650

4000

330

163

122

664

702

117

368

660

402

432

452

2942

2907

1644

990

3776

520

480

442

2942

1263

2х4УЦ-700

8820-10580

700

4235

354

175

130,7

712

750

125

392

710

402

432

452

3157

3074

1772

1058

4010

560

520

467

3157

1399


     Примечания: 1. Батарейная установка может быть правого и левого исполнения (на чертеже изображена установка правая).


     2. Батарейные установки циклонов 2х4УЦ выпускаются в четырех исполнениях: с улитками, коллекторами, с установкой шлюзового затвора в конце шнека; с улитками, коллекторами, с установкой шлюзового затвора в середине шнека.



Обозна- чение разгру- зителя

Размеры, мм

Мас- са, кг
















, шт.

, шт.






УЦ-250

335

403

215

162

100

86

78

39

110

130

80

95

120

145

4

6

53

63

73

10

3,9

УЦ-300


414

215

178


97

90

45

110

130

80

114

140

164



63

74

85

11

4,3

УЦ-350


428

225

208


110

106

53

130

150

100

133

160

183



73

86

99

13

5,2

УЦ-400


441

238

240


123

121

61

155

175

125

152

180

202

6


84

99

114

15

6,1

УЦ-450


455

238

258


138

137

68

155

175

125

171

200

221


8

94

111

128

17

6,4

УЦ-500


468

245

286


153

152

76

170

190

140

190

220

240



105

124

143

19

7,3

УЦ-550


482

255

315

50

166

168

84

190

210

160

209

235

259



115

136

157

21

8,0

УЦ-600


495

255

335


176

183

92

190

210

160

228

255

278



126

149

172

23

8,9

УЦ-650


509

265

363


193

199

99

210

230

180

247

275

297



136

161

186

25

9,7

УЦ-700

450

637

275

393


208

214

107

230

250

200

266

295

316



147

174

201

27

11,8

УЦ-750


649

288

423


216

227

114

255

275

225

285

310

335


12

157

185

213

28

11,9

УЦ-800


662

288

441


232

242

121

255

275

225

304

330

354



167

197

227

30

13,6

УЦ-850


676

300

473


244

258

129

280

300

250

323

350

373



178

210

242

32

14,4


     Примечания: 1. Улитка может быть правого и левого исполнения (на чертеже изображена левая).


     2. С правым циклоном заказывается правая улитка.



Приложение 21

ОБЩИЙ ВИД И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЦИКЛОНОВ ЦОЛ




     Примечание. Пылеотделитель может быть правого и левого исполнения (на чертеже изображен пылеотделитель левый).



Марка

, м/ч

Размеры, мм
















ЦОЛ-1

1000

1503

160

520

-

840

110

12

453

503

1249

250

178

277

ЦОЛ-1,5

1500

1838

160

650

-

1020

105

18

560

610

1534

300

221

310

ЦОЛ-3

3000

2653

200

950

-

1475

175

18

788

868

2198

430

312

355

ЦОЛ-4,5

4500

3260

200

1180

-

1800

215

24

969

1049

2699

525

384

455

ЦОЛ-6

6000

3733

200

1385

-

2015

260

24

1105

1195

3137

600

438

510

ЦОЛ-9

9000

4529

200

1630

-

2510

300

28

1367

1457

3762

730

541

560

ЦОЛ-12

12000

5266

200

1925

1950

920

350

32

1580

1680

4427

840

624

795

ЦОЛ-18

18000

6341

200

2205

2050

1450

452

40

1932

2032

5269

1015

763

875




Марка

Размеры, мм














ЦОЛ-1

92

155

125

189

52

62,5

85

-

1

-

6

6

ЦОЛ-1,5

114

199

147

232

31

31

85

85

2

1

10

6

ЦОЛ-3

162

281

209

328

44

44,5

120

120

2

1

10

6

ЦОЛ-4,5

199

348

251

400

50,5

50,5

150

150

2

1

10

6

ЦОЛ-6

232

382

284

434

67

67

150

150

2

1

10

6

ЦОЛ-9

281

492

333

544

47

91,5

150

150

3

1

12

6

ЦОЛ-12

325

564

373

612

81

36,5

150

150

3

2

14

24

ЦОЛ-18

396

696

438

738

69

69

150

150

4

2

16

24




Марка

Размеры, мм

Масса, кг















ЦОЛ-1

482

503

220

270

304

261

291

314

9x14

9x14

480

450

47

ЦОЛ-1,5

590

610

220

270

304

325

356

378

9x14

9x14

630

557

64,5

ЦОЛ-3

836

868

220

270

304

457

505

541

12x18

12x18

790

785

125

ЦОЛ-4,5

1018

1049

220

270

304

565

612

648

12x18

12x18

992

966

175

ЦОЛ-6

1160

1195

304

356

384

640

693

723

12x18

14x20

1130

1106

273,6

ЦОЛ-9

1423

1457

304

356

384

798

850

881

12x18

14x20

1385

1363

401,5

ЦОЛ-12

1634

1680

304

356

384

920

964

1004

12x18

14x20

1800

1576

597,5

ЦОЛ-18

1986

2032

304

356

384

1126

1174

1210

12x18

14x20

1942

1928

840




Приложение 22

АЭРОДИНАМИЧЕСКИЕ ДАННЫЕ ТЕХНОЛОГИЧЕСКОГО
И ТРАНСПОРТНОГО ОБОРУДОВАНИЯ



Наименование оборудования

Объем воздуха, поступающего в оборудование через неплотности, м/ч

Потери полного давления в аспирируемом оборудовании, Па

Приме-
чание

1

2

3

4

Зерноочистительное оборудование элеваторов и семеочистительных цехов

Барабанный скальператор А1-Б32-0

720

100

Сепаратор зерноочистительный А1-БЛС-100

1200

800

Пневмосепарирующий канал

7300


Сепаратор виброцентробежный зерноочистительный А1-БЦС-100

10000

400

Сепаратор зерноочистительный А1-БИС-100

8500

800

Надсепараторные, подсепараторные, отпускные, надсушильные и другие бункеры:

при загрузке нориями производительностью 50 т/ч:

от одного бункера

450

60

от группы из двух бункеров

650

60

от группы из трех бункеров

850

60

от группы из четырех бункеров

1050

60

на каждый бункер сверх четырех добавить по 200 м/ч

при загрузке нориями производительностью 100 т/ч:

от одного бункера

600

100

от группы из двух бункеров

900

100

от группы из трех бункеров

1200

100

от группы из четырех бункеров

1500

100

на каждый бункер сверх четырех добавить по 300 м/ч

при загрузке нориями производительностью 175 т/ч:

от одного бункера

900

150

от группы из двух бункеров

1200

150

от группы из трех бункеров

1500

150

от группы из четырех бункеров

1800

150

на каждый бункер сверх четырех добавить по 300 м/ч

при загрузке нориями производительностью 350 т/ч:

от одного бункера

1200

200

от группы из двух бункеров

1500

200

от группы из трех бункеров

1800

200

от группы из четырех бункеров

2100

200

на каждый бункер сверх четырех добавить по 300 м/ч

Бункеры приема с железной дороги, автотранспорта и насыпные лотки приемных устройств:

при разгрузке вагона механическими лопатами через откидной лоток

6000

50

лоток приемного устройства при производительности нории 100 т/ч, два отсоса по 600 м/ч

1200

100

то же при производительности нории 175 т/ч, два отсоса по 750 м/ч

1500

100

бункер приемного устройства с автотранспорта для зернового и мучнистого сырья

6000

50

бункер приемного устройства с железнодорожного транспорта на один вагон с мучнистым сырьем

6000

50

то же на один вагон с зерном

11000

100

Оборудование зерноочистительных отделений мельниц, крупяных и комбикормовых заводов

Сепаратор зерноочистительный А1-БЛС-12

600

800

пневмосепарирующий канал

3400


Сепаратор зерноочистительный А1-БЛС-16

1200

800

пневмосепарирующий канал

7000


Сепараторы А1-БИС-12 и А1-БЛС-16

1200

800

пневмосепарирующие каналы

7000


Сепаратор А1-БЛС-12

600

800

пневмосепарирующий канал

3400

Концентратор А1-БЗК-9

3900

600

Концентратор А1-БЗК-18

9000

600

Аспиратор РЗ-БАБ

4800

700

Колонка аспирационная У1-БКА

1240

80

Колонка аспирационная А1-БКА

3000

250

Машина щеточная для зерна А1-БЩМ-6

2400

120

Машина щеточная для зерна А1-БЩМ-12

3000

200

Машина обоечная наждачная ЗНМ-5

3000

200

Машина шелушильно-шлифовальная А1-ЗШН-3

920

450

Триер дисковый А9-УТК-6

600

250

Триер дисковый А9-УТО-6

480

250

Триер овсюгоотборник цилиндрический БТС-120

360

50

Триер линейный цилиндрический куколеотборник УТК-200

360

50

Обоечная машина РЗ-БМО-6

300

140

Обоечная машина РЗ-БМО-12

300

100

Обоечная машина РЗ-БГО-6

300

140

Обоечная машина РЗ-БГО-8

600

300

Аспирационный канал РЗ-БНА-50

1300

200

Аспирационный канал РЗ-БНА-150

7200

250

Камнеотборник РЗ-БКТ-100

4800

750

Камнеотборник РЗ-БКТ-150

7200

600

Бурат цельнометаллический

360

50

Бункеры (от группы в 3-4 бункера):

для неочищенного зерна

600

100

для отволаживания

240

50

Бункер для отходов

400

20

Бункеры:

для зерна над 1 др. с.

240

50

для муки и отрубей

240

50

для готовой продукции

340

60

для лузги

340

60

Оборудование размольных отделений мельниц

Рассев четырехприемный шкафного типа ЗРШ-6М

1440

300

Рассев четырехприемный шкафного типа ЗРШ-4М

1020

300

Рассев двухкорпусный ЗРМ на один корпус:

для I и II драных систем, для 1, 2, 3, 4 и 5-й размольных и шлифовочных систем при сортовых помолах пшеницы

240

180

для остальных драных, размольных и вымольных систем при сортовых помолах пшеницы и для всех систем при обойных помолах пшеницы и ржи

300

250

Станок вальцовый А1-БЗН

600

150

Станок типа ЗМ на 1 м длины вальцов:

для I и II драных систем, для 1, 2, 3, 4 и 5-й размольных и шлифовочных систем при сортовых помолах пшеницы и для крупозаводов при верхней аспирации

360

150

при аспирации из нижней зоны с устройством специального канала внутри станка

360

100

для последних драных систем, начиная с III, для последних размольных систем, начиная с 6 и вымольных систем при сортовых помолах пшеницы и для всех систем при обойных помолах пшеницы и ржи при верхней аспирации

480

270

при нижней аспирации с устройством специального канала внутри станка

480

200

Машина ситовеечная А1-БС2-0, А1-БСО

4200

350

Машина ситовеечная ЗМС-2-2 и ЗМС-2-4:

крупки крупные

4500

250

крупки средние, мелкие и дунсты

3600

200

Машина ситовеечная ЗМС-1-4:

крупки крупные

4200

180

крупки средние, мелкие и дунсты

2640

180

Машина вымольная А1-БВГ

420

80

Машина бичевая однороторная МБО

360

60

Машина просеивающая для муки А1-БПК

960

50

Оборудование крупозаводов

Станки шелушильные двухдековые 2ДШС-3А (для проса) и 2ДШС-ЗБ (для гречихи)

700

150

Машина шлифовальная для риса А1-БШМ-2,5

720

90

Рассев для крупозаводов А1-БРУ

900

150

Крупосортировка двухъярусная А1-БКГ-1

720

60

Пневмостол фирмы "Окрим"

2700

100

Плющильный станок

720

150

Падди-машина, Германия

TA-1x10-E; TA-2х10-E

320

50

ТА-3х10-Е; ТА-3х13-Е; ТА-3х16-Е

640

50

Крупоотделитель БКО

600

80

Оборудование комбикормовых заводов

Дробилка молотковая:

А1-ДМР-6

900

100

А1-ДМР-12

1200

100

А1-ДМР-20

2000

100

А1-ДМ2Р-22

480

100

А1-ДМ2Р-55

900

100

А1-ДМ2Р-75

900

100

А1-ДМ2Р-110

1200

100

А1-ДМ2Р-160

2000

100

СМД-112А

900

100

А1-ДДП

900

100

А1-ДДР

1200

100

ДМ440У

360

100

Машина просеивающая А1-ДМК

600

250

А1-ДМ-2К

450

200

А1-ДМП-20

380

100

А1-ДМП-15

500

650

А1-ДМП-10

330

250

А1-ДСМ

400

500

Смеситель горизонтальный периодического действия СГК-1М, СГК-2,5М

420

60

А9-ДСГ-0,2

300

80

А9-ДСГ-0,5

300

80

А9-ДСГ-1,5

360

80

Смеситель порционный А9-БСГ-30

600

80

Оборудование выбойных отделений

Дозатор весовой для фасовки муки ДВМ-50П:

бункер весов

240

60

чехол

1060

100

основание мешка

720

60

Дозатор весовой для фасовки крупы ДВК-50П:

весы

240

60

кожух мешка

900

60

Дозатор весовой 6.143-АД-50-МЭ

300

60

Дозатор весовой 6.140-АД-3000М

1080

60

Автомат для фасовки и упаковки муки Т1-БРА

200

30

Устройство весовое карусельное для фасовки и упаковки муки 6.061.АДК-ВМ:

загрузка

770

100

поворотный стол

250

60

дозатор

390

60

сброс мешка

770

100

уплотнение

2x770

100

Машины и аппараты для отделения металлопримесей

Колонка магнитная БКМА2-500А

240

90

Колонка магнитная БКМА2-300А

180

60

Колонка магнитная БКМАЗ-750-I

280

120

Колонка магнитная БКМП2-3

180

80

Сепаратор электромагнитный А1-ДЭС

200

60

Оборудование тароремонтных цехов

Бурат для просеивания отходов при очистке мешкотары БМ-1

300

50

Машина для очистки мешков от тестовой корки ДЦВМ

5100

100

Весовое оборудование

Весы автоматические порционные для зерна ДН-2000

4000

100

Весы автоматические порционные для зерна ДН-1000-2:

от подвесового бункера

1400

100

от корпуса весов

600

100

Весы автоматические порционные для зерна ДН-500:

от подвесового бункера

1000

100

от корпуса весов

500

100

Весы ковшовые элеваторные грузоподъемностью 20 т с норией типа П-100 (с норией типа П-175):

ковш весов

2000

200

надвесовой бункер

1600

200

Весы ковшовые грузоподъемностью 70 т с норией 350 т/ч:

ковш весов

3000

200

надвесовой бункер

2200

200

Весы автоматические:

Д-100-3

900

50

ДЛ-80-2

480

50

Д-50

720

50

Д-20

480

50

АВ-50-ЗЭ

600

170

6.148АД-50-РКЗ

300

350

Дозаторы весовые автоматические 6ДК-100; 5ДК-200

300

30

5ДК-500

480

50

16ДК-1000

720

60

10ДК-2500

900

80

Дозатор весовой:

6.047АД-500-2К

500

60

6.048АД-2000-2К

900

60

6.049АД-3000-ГК

960

60

Дозатор объемный для загрузки зерна в вагоны ОДЗ-2-175

720

60

Нории

Аспирацию башмака норий следует осуществлять через норийные трубы.
От головки нории отсос не предусматривать.

Башмак нории П-350 при подаче зерна из силосов или бункеров

2000

120

при подаче зерна из сбрасывающей коробки ленточного конвейера

2900

150

Башмак нории П-175 при подаче зерна из силосов или бункеров

1400

120

при подаче со сбрасывающей коробки

2200

150

Башмак нории П-100, У21-П-100, У21-П-2х100 (на 1 половину) при подаче из бункеров или силосов

900

120

при подаче со сбрасывающей коробки

1550

150

Башмак нории П-50 при подаче из бункеров или силосов

700

120

при подаче со сбрасывающей коробки

1200

150

Башмак нории У21-I-2x20, I-2x20

720

150

Башмак нории У16-I-20, I-20

600

150

Башмак нории I-2x10

480

60

Башмак нории I-10

400

60

Конвейеры ленточные

Тележка разгрузочная автоматическая для ленты шириной 500 мм

1800

400

Тележка разгрузочная автоматическая для ленты шириной 650 мм

2000

600

Тележка разгрузочная автоматическая для ленты шириной 800 мм

2000

600

Примечание. При клапанной системе аспирации добавлять 100 м/ч на каждый неработающий клапан.

Лоток насыпной для конвейера с лентой шириной 650 мм

800

200

Лоток насыпной для конвейера с лентой шириной 500 мм

600

200

Лоток насыпной для ленточных конвейеров:

У1-УНЛ-500Г

500

100

У1-УНЛ-650Г

700

100

У1-УНЛ-800Г

800

100

Сбрасывающая коробка к барабанам со щеточным механизмом СКСЩ при ширине ленты:

500 мм

650

100

650 мм

800

100

800 мм

900

100

Конвейеры ленточные безроликовые и цепные

Конвейер ленточный безроликовый У9-УКБ-30

300

100

У9-УКБ-40

400

100

У9-УКБ-50

760

100

У9-УКБ-65

1000

100

Конвейер скребковый К4-УТФ-200

300

100

К4-УТФ-320

420

100

К4-УТФ-500

600

100

Конвейер цепной для транспортирования муки КЦМ-12

250

60

КЦМ-30

280

60

Конвейер цепной КПС(3)-320

800

100

КПС(3)-400

800

100

Конвейер скребковый А9-УТЦ-400

800

100

Примечание. Если применяемое в проекте оборудование отсутствует в данном приложении, аэродинамические характеристики на него следует принимать по аналогам, близким по мощности и функциональному назначению.




Приложение 23

ТАБЛИЦА ОРИЕНТИРОВОЧНЫХ ОБЪЕМОВ ВОЗДУХА, ПОСТУПАЮЩЕГО  ИЛИ УНОСИМОГО  ДВИЖУЩИМСЯ ПО САМОТЕКАМ ЗЕРНОМ, м/ч



Вертикальная проекция самотека, м

Диаметр самотека, мм


180

220

300


Производительность технологической (транспортной) линии, т/ч


5-7

8-10

10-12

13-15

25

20-24

25-35

40 и выше

4

50

80

100

120

160

180

220

300

8

120

150

200

220

280

360

420

500

10

150

190

300

320

400

450

540

700

15

200

270

330

400

540

640

780

1000

20

220

280

360

420

560

700

800

1100




Приложение 24

ТАБЛИЦА ОРИЕНТИРОВОЧНЫХ ОБЪЕМОВ ВОЗДУХА, ПОСТУПАЮЩЕГО  ИЛИ УНОСИМОГО  ДВИЖУЩИМСЯ ПО САМОТЕКАМ МУЧНИСТЫМ ПРОДУКТОМ, м/ч



Вертикальная проекция самотека, м

Диаметр самотека, мм


180

220

300


Производительность технологической (транспортной) линии, т/ч


5

10

5

10

15-25

25

Свыше 40

4

140

160

190

220

250

440

500

8

200

230

260

300

340

600

700

10

210

250

280

340

370

600

700

15

250

300

350

420

460

800

950

20

290

350

390

500

600

1000

1100




Приложение 25

РЕГУЛЯТОР ПОДСОСА ВОЗДУХА У2-БРП






Обозначение

Рис.

Размеры, мм

Масса, кг








У2-БРП

110

127

125

153

0,922

У2-БРП-01

125

142

140

153

1,164

У2-БРП-02

140

157

155

153

1,272

У2-БРП-03

180

197

195

233

2,272

У2-БРП-04

200

217

215

233

2,65

У2-БРП-05

315

332

330

233

6,11




Приложение 26

ТАБЛИЦА И ПРИМЕР РАСЧЕТА ДОБАВОЧНЫХ СОПРОТИВЛЕНИЙ (ДИАФРАГМ)





Пример расчета добавочного сопротивления (диафрагмы)


     Исходные данные:

     =200 мм; =14 м/с; =120 Па; =240 Па; =240/120=2; по таблице приложения 26 =0,5; =0,5x200=100 мм; =200-100=100 мм.

     Обозначения:

      - скорость воздуха в воздуховоде, м/с;

      - внутренний диаметр воздуховода, мм;

      - высота закрытой части воздуховода, мм;

      - высота открытой части воздуховода, мм;

      - величина дополнительного сопротивления, Па;

      - коэффициент сопротивления диафрагмы;

      - динамическое давление, Па.





0,1

0,84

0,2

0,78

0,3

0,73

0,4

0,70

0,5

0,66

0,6

0,66

0,7

0,64

0,8

0,63

0,9

0,61

1,0

0,60

1,1

0,59

1,2

0,57

1,3

0,56

1,4

0,55

1,5

0,54

1,6

0,53

1,7

0,52

1,8

0,52

1,9

0,51

2,0

0,50

2,1

0,50

2,2

0,49

2,3

0,49

2,4

0,48

2,5

0,48

2,6

0,47

2,7

0,47

2,8

0,46

2,9

0,46

3,0

0,45

3,1

0,45

3,2

0,45

3,3

0,44

3,4

0,44

3,5

0,44

3,6

0,43

3,7

0,43

3,8

0,43

3,9

0,42

4,0

0,42

4,1

0,42

4,2

0,42

4,3

0,41

4,4

0,41

4,5

0,41

4,6

0,40

4,7

0,40

4,8

0,40

4,9

0,39

5,0

0,39

5,1

0,39

5,2

0,39

5,3

0,38

5,4

0,38

5,5

0,38

5,6

0,37

5,7

0,37

5,8

0,37

5,9

0,37

6,0

0,36



Приложение 27

ОБЩИЙ ВИД И АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВЦП



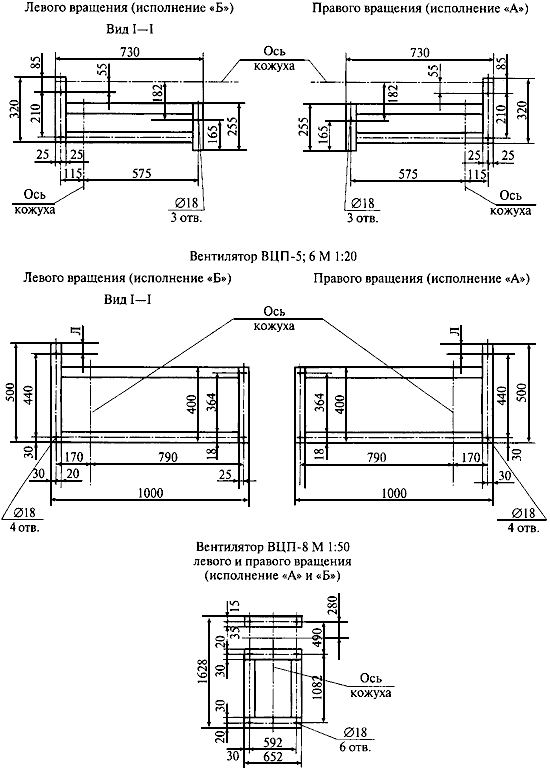

Опорные поверхности и расположение отверстий для крепления
к перекрытию. Вентилятор ВЦП-3 М 1:20





Комплектация



Тип венти-
лятора

Электродвигатель

Шкив

Частота вращения раб. кол., об/мин

Размеры, мм

Масса с электро-
двигателем, кг



на венти-
ляторе

на электро-
двигателе

ВЦП-3

4А 80В2 УПУЗ
=2,2 кВт;
=2850 об/мин

2Б 160

2Б 112

1900

395

130

75,9



2Б 125

2110







2Б 140

2360




ВЦП-5

4А 132S4 УПУЗ
=7,5 кВт;
=1455 об/мин

4Б 160

4Б 160

1380

520

182

239,0



4Б 180

1560







4Б 200

1730




ВЦП-6

4А 132S4 УПУЗ
=7,5 кВт;
=1455 об/мин

4Б 160

4Б 160

1390

540

182

266,0

ВЦП-8

4А 160М4 УПУЗ
=18,5 кВт;
=1465 об/мин

8Б 200

8Б 160

1110

-

342

450,0




Возможные положения кожуха вентилятора






Таблица размеров



Тип вентилятора

Размеры, мм













ВЦП-3

201

277

239

314,5

214

118

619

380

55

783

475

ВЦП-5

345

450

388

511

350

192

1073

685

30

1120

692

ВЦП-6

407

537

463

611

420

238

1147

685

60

1263

838




Тип вентилятора

Размеры, мм













ВЦП-3

488

-

-

-

-

-

-

-

-

-

-

ВЦП-5

750

302

307

332

337

352

357

140

95

70

330

ВЦП-6

808

362

367

388

397

412

417

164

112

82

388




Тип вентилятора

Размеры, мм








ВЦП-3

-

-

-

-

-

190

ВЦП-5

11

350

385

402

7

315

ВЦП-6

12

420

455

474

8

375

ВЦП-8

-

564

590

615

9

-




Вентилятор центробежный пылевой ВЦП-3






Вентилятор центробежный пылевой ВЦП-5






Вентилятор центробежный пылевой ВЦП-6





Вентилятор центробежный пылевой ВЦП-8






Приложение 28

ОБЩИЙ ВИД И АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВЕНТИЛЯТОРОВ В.ЦП6-45 N 5; 6,3






Разбивка отверстий для крепления к перекрытию и опорные поверхности






Индекс вентилятора
















В.ЦП6-45-5-01

1467

1120

1300

850

530

825

560

644

420

460

175

186

608

250

186

В.ЦП6-45-6,3-01

1750

1290

1500

980

620

940

690

740

530

590

200

225

704

315

225




ОБЩИЙ ВИД И АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВЕНТИЛЯТОРОВ В.ЦП6-45 N 8






Разбивка отверстий для крепления к перекрытию и опорные поверхности






Относит.  раб. колеса

Двигатель

Производи- тельность по возд., 10 м/ч

Давление полное, Па

Час- тота враще- ния раб. кол., об/мин

Мощ- ность пот- ребл. венти- лят., кВт

Мощ- ность уста- новл., кВт

Максим. полн. КПД ()

Напря- жение, В

Шкив

Масса, кг, не более



на номин. реж.

на рабоч. участке

на номин. реж.

на рабоч. участке






венти-
лятора

элект- ро-
двига- теля

без двига-
теля

с двига-
телем

1,00

4АМ 160 S4

13,5

8,5-13,5

1860

1960-1860

1285

12,03

15

0,58

220/380

С3280

С3250

520

655


4АМ 160 М4

-

13,5-17

-

1860-1765


-

18,5






680


4АМ 180 S4

-

17-22

-

1765-1520


-

22






695


4АМ 160 М4

-

9,5-12

-

2600-2350

1440

-

18,5



С3280

С3280

525

685


4АМ 180 S4

15

12,3-16,5

2350

2350-2300


17,00

22






700


4АМ 180 М4

-

16,5-22,5

-

2300-2060


-

30



С4280

С4280

530

725













С4315




4АМ 180 S4

-

10,5-13,5

-

3120-2890

1615

-

22



-

-

535

730


4АМ 180 М4

17

13,5-17

2890

2890-2800


23,53

30



С4280

С4280

540

810













С4315




4АМ 200 М4

-

17-23

-

2800-2640


-

37



С4280

С4315

-

820


4АМ 200 L4

-

23-28

-

2640-2350


-

45



С5280

С5315

-

860


4АМ 200 М4

18

10,5-23

3140

3185-2845

1650

27,07

37



С4280

С4320

545

815


4АМ 200 L4

-

23-30

-

2845-2950


-

45



С5280

С5320

550

860


4АМ 200 М4

18,5

11,5-20

3300

3450-3250

1680

29,25

37



-

-


820


4АМ 200 L4

-

20-26

-

3250-2850


-

45



-

-


860

1,05

4АМ 200 М4

19,6

11,0-20

3460

3600-3450

1650

32,50

37



-

-

550

820


4АМ 200 L4

-

20-24

-

3450-3300


-

45



-

-


860


4АМ 200 М4
